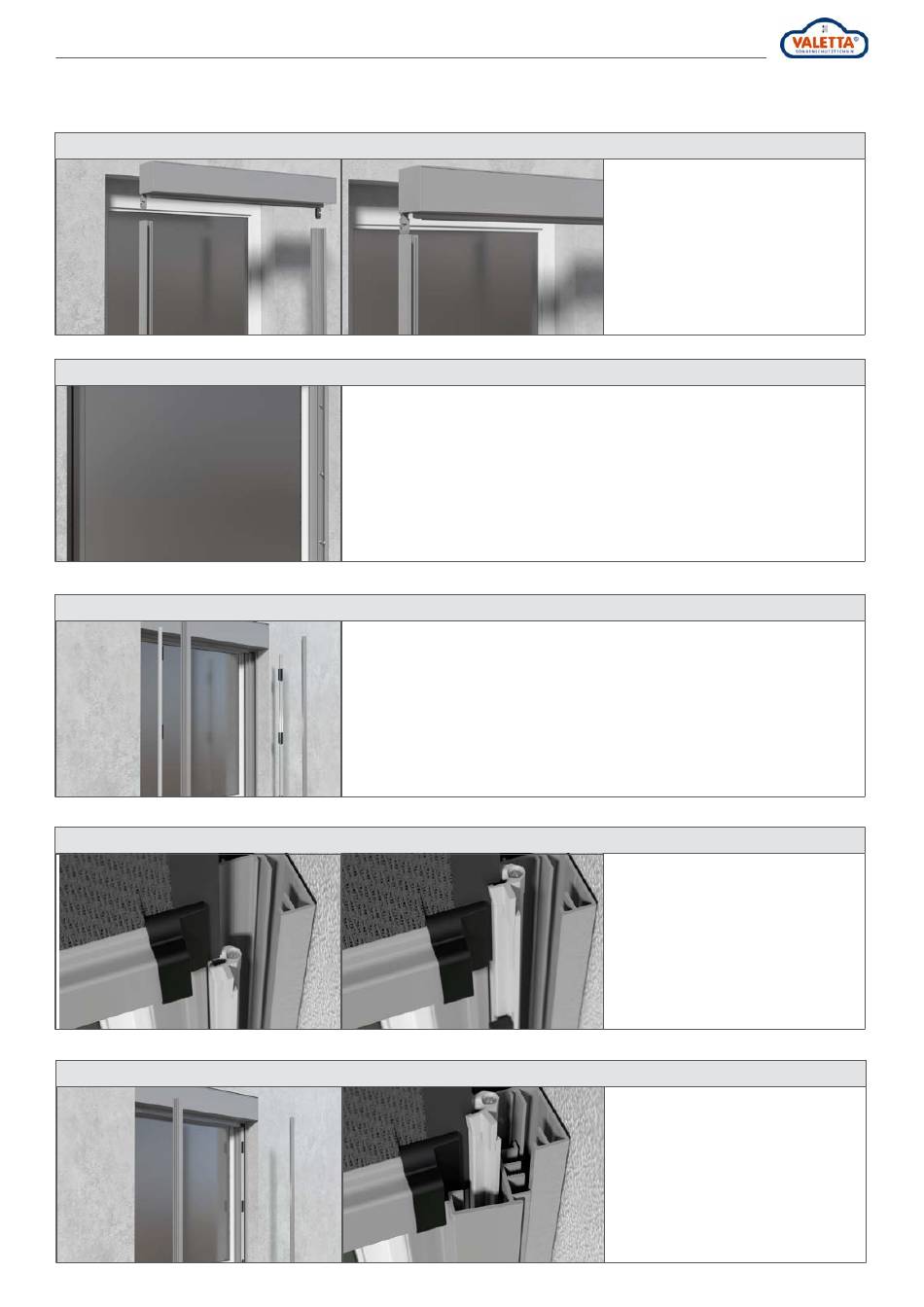

MONTAGEANLEITUNG ZIP-AP I ZIP-UP
ZIP-FENSTERMARKISE
Führungsschienen montieren
Fenstermarkise verschrauben
Teile Führungsschiene
Laufnut einfädeln
Abdeckung Führungsschiene
Den Kasten und Führungsschiene an gewünschter Position positionieren und die
Führungsschiene mit selbstschneidenden Schrauben an der vorgesehenen Kerbe
verschrauben. Je nach Plan für Fenster oder Nischenmontage.
HINWEIS: Achten sie auf die Anzahl der Befestigungsschrauben je Anlagenhöhe.
Die Führungsschienen müssen absolut lotrecht montiert werden. Achten sie auf
die durchgehende Parallelität der Schienen. (Das Mass zwischen den Schienen an
mindestens drei Stellen auf seine Gleichheit prüfen.)
Die Führungsschiene besteht aus drei Teilen. Der Basis die bereits verschraubt
wurde, der Kunststoff Laufnut und der Abdeckung.
Der Revisionsdeckel muss zur Montage der Führungsschiene nicht demontiert
werden.
Seite 6
Rev. 0/2021_
Technische Änderungen vorbehalten.
04.2021
Kasten auf die Führungsschienen
stecken.
HINWEIS:
Bei großen Abmessungen auf eine
parallele Bewegung achten.
Das untere Ende des Behangs in die
Laufnut einfädeln und die Laufnut
hochschieben.
Die Abdeckung der Führungsschiene
aufschieben und diese auf der
Führungsschiene festdrücken. Es ist
keine Verschraubung der Abdeckung
notwendig.
