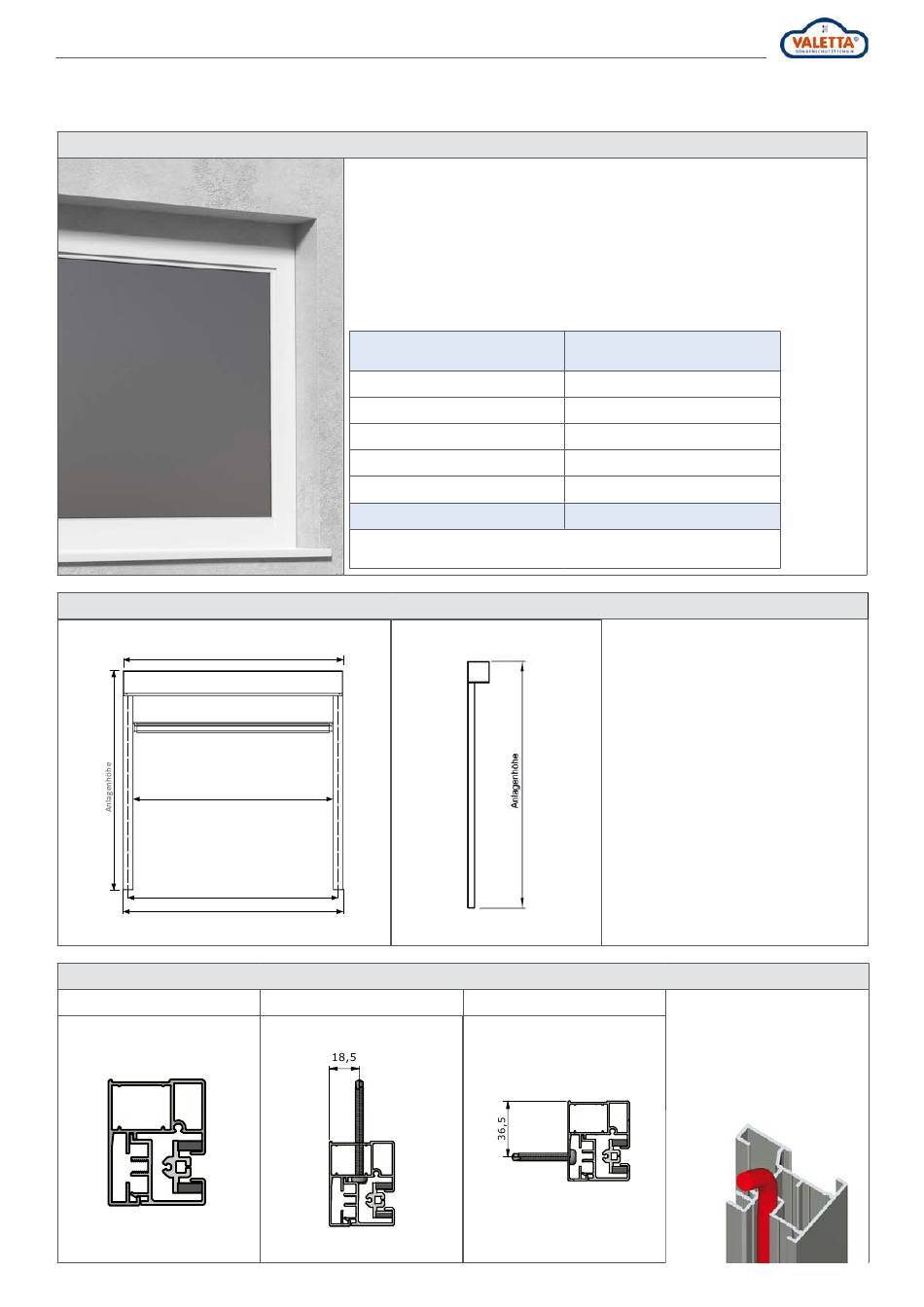

MONTAGEANLEITUNG ZIP-AP I ZIP-UP
ZIP-FENSTERMARKISE
Vorbereitung
BESTELLANGABEN
Anlagenbreite
Schienenaußenmaß -80 mm
= Innenlichte
Achsmaß = Anlagenbreite -36 mm
Schienenaußenmaß = Anlagenbreite
MONTAGE, BOHRUNGEN FÜHRUNGSSCHIENE
Montage ohne Bohrung
EMPFOHLENES MONTAGEWERKZEUG
Stellen sie sicher, dass die gelieferte und vorliegende Anlage für die
Einbausituation geeignet ist und prüfen sie die Maße.Bohrmaschine / Bohrhammer;
Ausbläser (zur Bohrlochreinigung); Akku - Schrauber; Sechskant-Stiftschlüsselsatz;
Wasserwaage; Rollmaßband / Zollstock; Bleistift; Montage- und Einstellkabel für
Motore
ANLAGENHÖHE IN CM
50 -125
126 - 220
221 - 320
321 - 400
401 - 500
501 - 600
HINWEIS: Ab Anlagenbreite 300 cm ist eine Kassettenunterstützung
notwendig. (bereits im Preis berücksichtigt)
Montage Fenster von vorne
Rev. 0/2021_
Technische Änderungen vorbehalten.
ANZAHL DER
BEFESTIGUNGSBOHRUNGEN
ZIP-AP
BESTELLMASS BREITE:
Fertige Breite = Architekturlichte - 0,5 cm
BESTELLMASS HÖHE:
Fertige Höhe = Architekturlichte - 0,5 cm
ZIP-UP
BESTELLMASS BREITE:
Fertige Breite = Rohbaulichte - 0,5 cm
BESTELLMASS HÖHE:
Fertige Höhe = Rohbaulichte - 0,5 cm
ACHTUNG!! LIEFERUNG ERFOLGT OHNE BEFESTIGUNGSMATERIAL
Montage Nische
Seite 5
04.2021
2
3
4
5
6
7
Führungsschiene mit ingetriertem
Motorkabel;
Hirschmann-Kit nicht möglich!
ACHTUNG!!
Mindestkabellänge Anlagenhöhe +50 cm
