TOPP C240 Installations- Und Wartungsanleitungen Seite 73

APERTURA A SPORGERE ROVESCIATO / TOP HUNG INVERTED OPENING / OUVERTURE SAILLISSANTE INVERSÉ
ABERTURA SOBRESALIENTE INVERTIDA/ KLAPPÖFFNUNG INVERTIERT

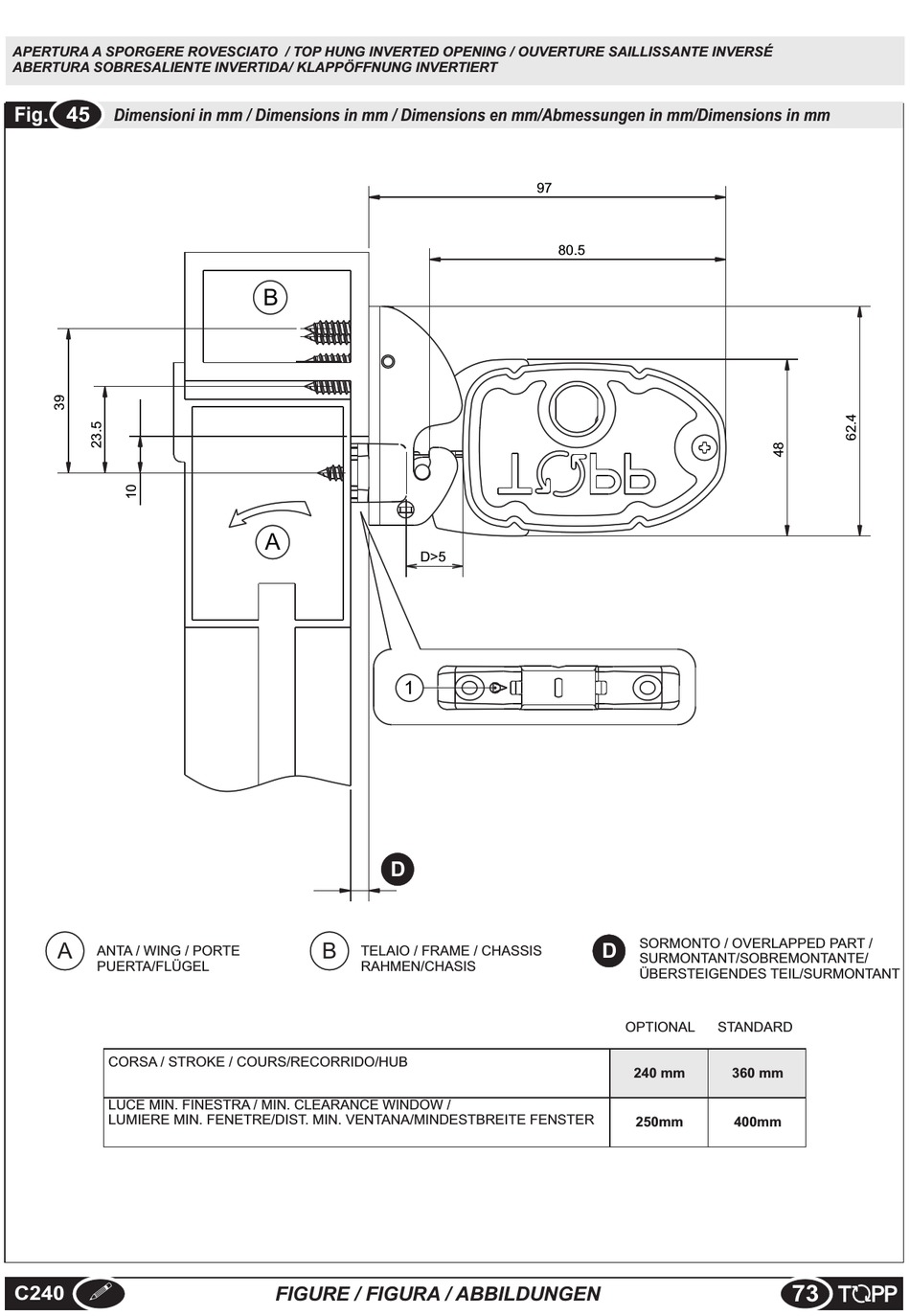

Fig. 45
Dimensioni in mm / Dimensions in mm / Dimensions en mm/Abmessungen in mm/Dimensions in mm
A
ANTA / WING / PORTE
PUERTA/FLÜGEL
CORSA / STROKE / COURS/RECORRIDO/HUB
LUCE MIN. FINESTRA / MIN. CLEARANCE WINDOW /
LUMIERE MIN. FENETRE/DIST. MIN. VENTANA/MINDESTBREITE FENSTER
!
C240
B
A
D>5
1
D
B
TELAIO / FRAME / CHASSIS
RAHMEN/CHASIS
FIGURE / FIGURA / ABBILDUNGEN
97
80.5
SORMONTO / OVERLAPPED PART /
D
SURMONTANT/SOBREMONTANTE/
ÜBERSTEIGENDES TEIL/SURMONTANT
OPTIONAL
240 mm
250mm
STANDARD
360 mm
400mm
