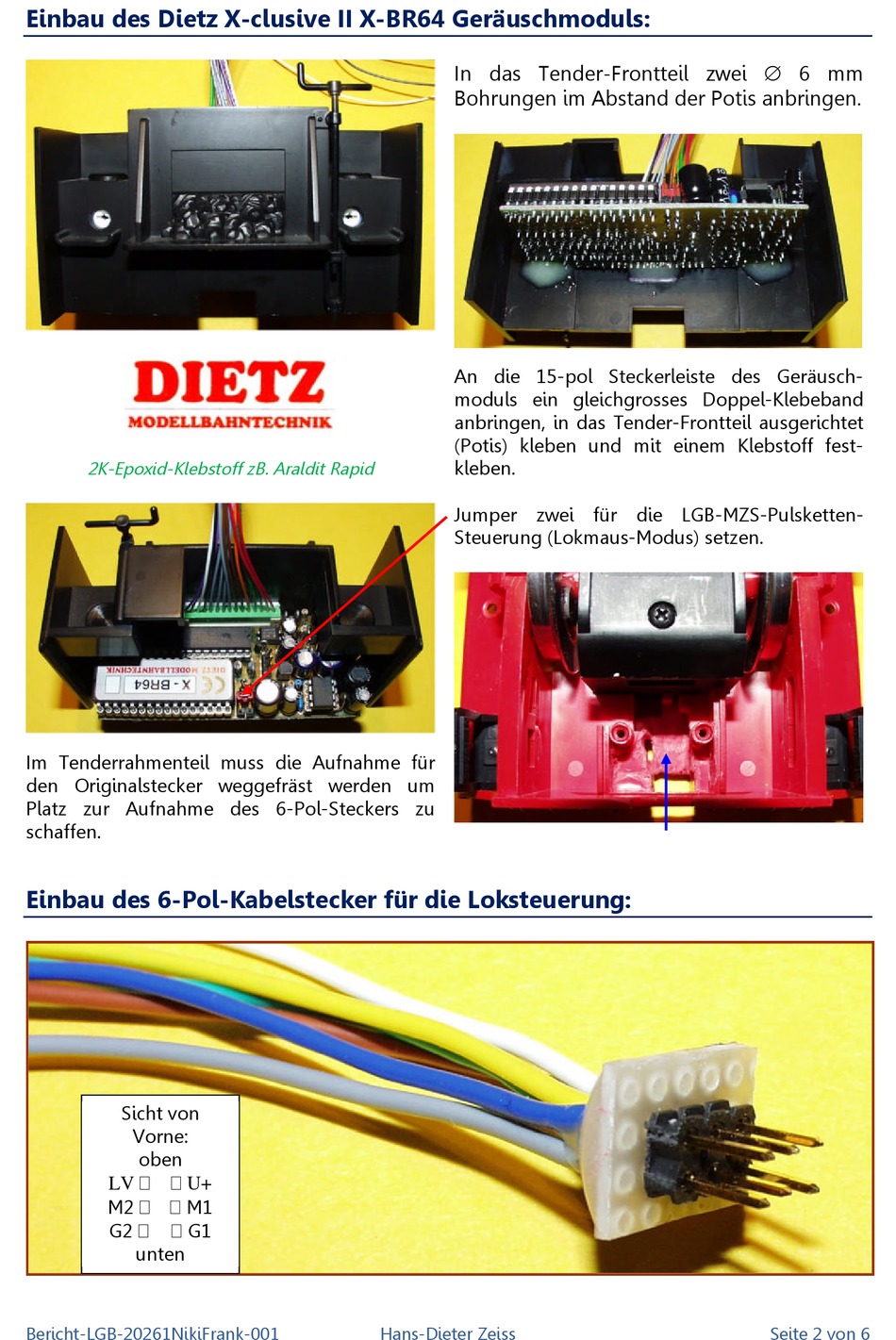

Einbau des Dietz X-clusive II X-BR64 Geräuschmoduls:
2K-Epoxid-Klebstoff zB. Araldit Rapid
Im Tenderrahmenteil muss die Aufnahme für
den Originalstecker weggefräst werden um
Platz zur Aufnahme des 6-Pol-Steckers zu
schaffen.
Einbau des 6-Pol-Kabelstecker für die Loksteuerung:
Sicht von
Vorne:
oben
LV
U+
M2
M1
G2
G1
unten
Bericht-LGB-20261NikiFrank-001
In das Tender-Frontteil zwei 6 mm
Bohrungen im Abstand der Potis anbringen.
An die 15-pol Steckerleiste des Geräusch-
moduls ein gleichgrosses Doppel-Klebeband
anbringen, in das Tender-Frontteil ausgerichtet
(Potis) kleben und mit einem Klebstoff fest-
kleben.
Jumper zwei für die LGB-MZS-Pulsketten-
Steuerung (Lokmaus-Modus) setzen.
