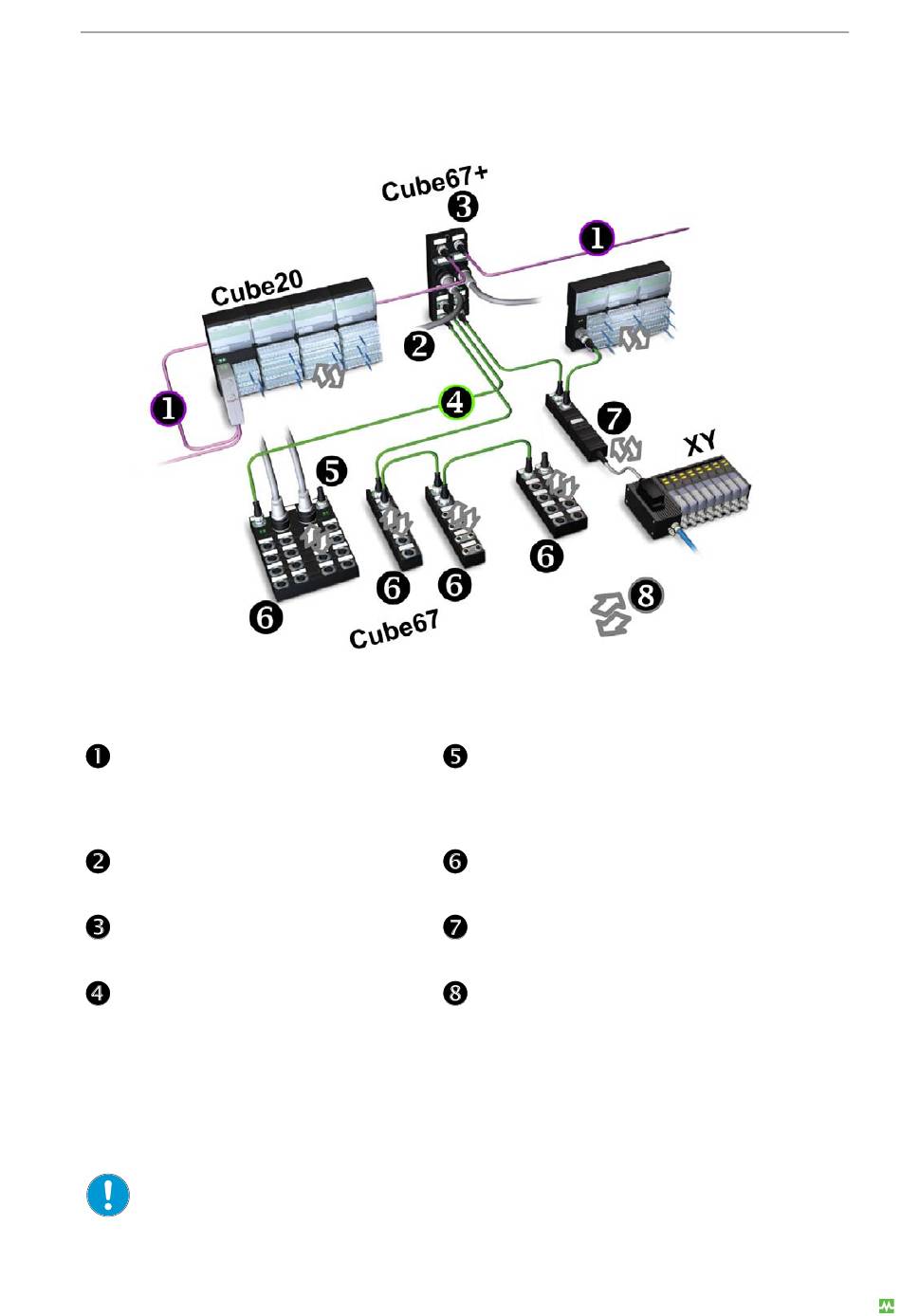

3.2.1 Topologie

Feldbusleitung
7/8" Powerleitung
Busknoten
Interne Systemverbindung (integriert)
Der Busknoten verfügt über vier Anschlüsse für 2 mal 10 E/A-Module. Eine Adresseinstellung der
Module ist nicht erforderlich. Die Module werden automatisch in der Reihenfolge der Anschlüsse an-
gesprochen. Nicht belegte Anschlüsse werden dabei nicht berücksichtigt.
Die Buchsen des Cube67+ BN-P müssen der Reihe nach belegt werden. Ein Freilas-
sen einer Buchse ist nicht erlaubt.
Abb. 2: Topologie
Abschlusswiderstand der
Internen Systemverbindung
Erweiterungsmodul
Kundenspezifische Module
Eingabe / Ausgabe
