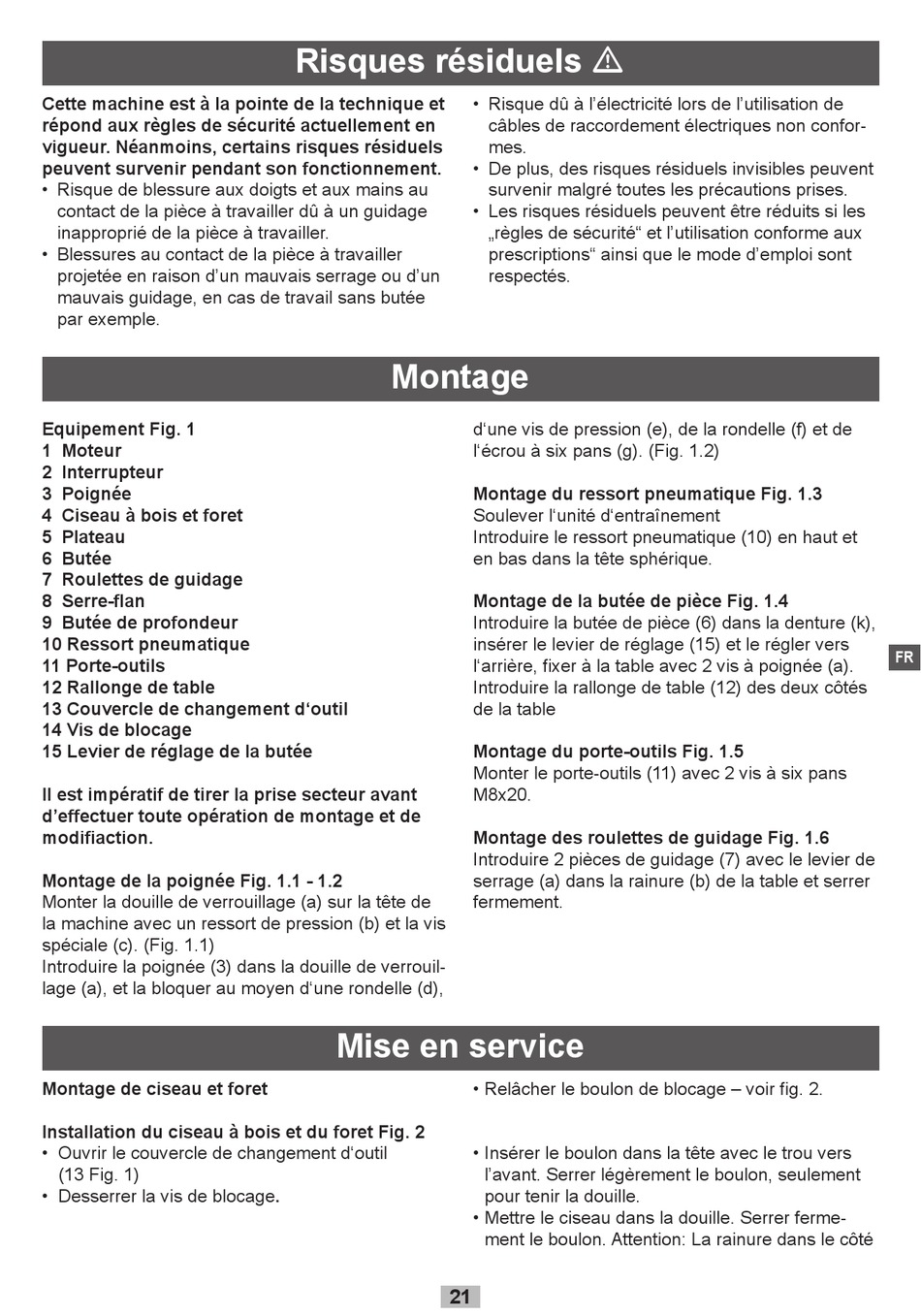

Cette machine est à la pointe de la technique et
répond aux règles de sécurité actuellement en
vigueur. Néanmoins, certains risques résiduels
peuvent survenir pendant son fonctionnement.
• Risque de blessure aux doigts et aux mains au
contact de la pièce à travailler dû à un guidage
inapproprié de la pièce à travailler.
• Blessures au contact de la pièce à travailler
projetée en raison d'un mauvais serrage ou d'un
mauvais guidage, en cas de travail sans butée
par exemple.
Equipement Fig. 1
1 Moteur
2 Interrupteur
3 Poignée
4 Ciseau à bois et foret
5 Plateau
6 Butée
7 Roulettes de guidage
8 Serre-flan
9 Butée de profondeur
10 Ressort pneumatique
11 Porte-outils
12 Rallonge de table
13 Couvercle de changement d'outil
14 Vis de blocage
15 Levier de réglage de la butée
Il est impératif de tirer la prise secteur avant
d'effectuer toute opération de montage et de
modifiaction.
Montage de la poignée Fig. 1.1 - 1.2
Monter la douille de verrouillage (a) sur la tête de
la machine avec un ressort de pression (b) et la vis
spéciale (c). (Fig. 1.1)
Introduire la poignée (3) dans la douille de verrouil-
lage (a), et la bloquer au moyen d'une rondelle (d),
Montage de ciseau et foret
Installation du ciseau à bois et du foret Fig. 2
• Ouvrir le couvercle de changement d'outil
(13 Fig. 1)
• Desserrer la vis de blocage.
Risques résiduels 
Montage

Mise en service

21
• Risque dû à l'électricité lors de l'utilisation de
câbles de raccordement électriques non confor-
mes.
• De plus, des risques résiduels invisibles peuvent
survenir malgré toutes les précautions prises.
• Les risques résiduels peuvent être réduits si les
„règles de sécurité" et l' utilisation conforme aux
prescriptions" ainsi que le mode d'emploi sont
respectés.
d'une vis de pression (e), de la rondelle (f) et de
l'écrou à six pans (g). (Fig. 1.2)
Montage du ressort pneumatique Fig. 1.3
Soulever l'unité d'entraînement
Introduire le ressort pneumatique (10) en haut et
en bas dans la tête sphérique.
Montage de la butée de pièce Fig. 1.4
Introduire la butée de pièce (6) dans la denture (k),
insérer le levier de réglage (15) et le régler vers
l'arrière, fixer à la table avec 2 vis à poignée (a).
Introduire la rallonge de table (12) des deux côtés
de la table
Montage du porte-outils Fig. 1.5
Monter le porte-outils (11) avec 2 vis à six pans
M8x20.
Montage des roulettes de guidage Fig. 1.6
Introduire 2 pièces de guidage (7) avec le levier de
serrage (a) dans la rainure (b) de la table et serrer
fermement.
• Relâcher le boulon de blocage – voir fig. 2.
• Insérer le boulon dans la tête avec le trou vers
l'avant. Serrer légèrement le boulon, seulement
pour tenir la douille.
• Mettre le ciseau dans la douille. Serrer ferme-
ment le boulon. Attention: La rainure dans le côté
