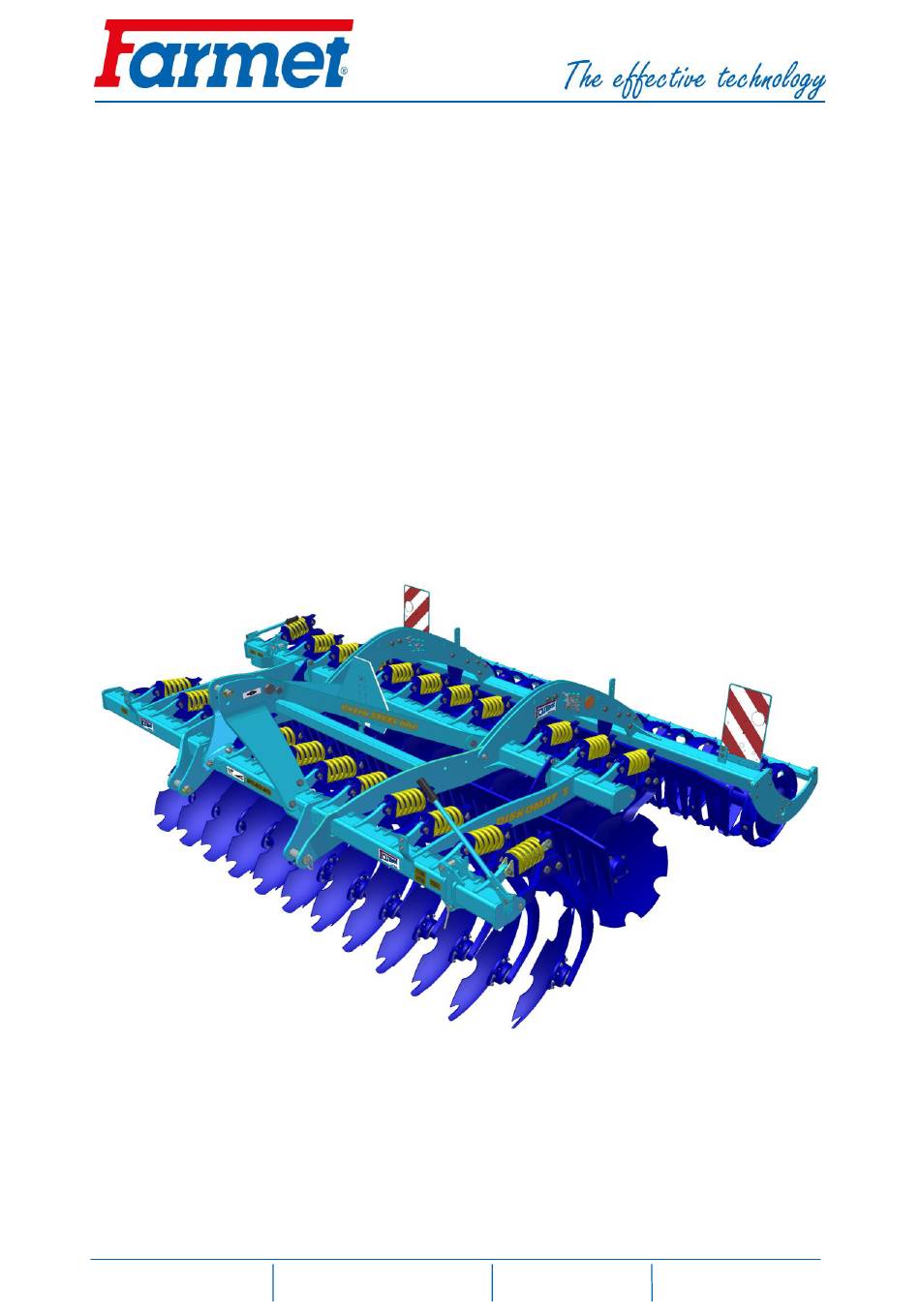

- Seite 1 GEBRAUCHSANLEITUNG DISKOMAT 3 DISKOMAT 3,5 Ausgabe: 2 | Gültigkeit ab: 1. 11. 2016 IČ: Farmet a. s. telefon: +420 491 450 111 46504931 web: www.farmet.cz Jiřinková 276 DIČ: CZ46504931 fax: +420 491 450 136 e-mail: farmet@farmet.cz 552 03 Česká Skalice, CZ...
- Seite 2 Tab.1). Diese Seriennummer der Maschine ist notwendig bei jeder Bestellung von Ersatzteilen zwecks eventueller Reparatur anzugeben. Das Typenschild ist am Mittelrahmen in der Nähe der Zugstange angebracht. Verwenden Sie zu diesen Maschinen nur Ersatzteile laut offiziellen, vom Hersteller Farmet A.G. Česká Skalice herausgegebenen Ersatzteile-Katalog.
-
Seite 3: Inhaltsverzeichnis
Anleitung DISKOMAT 3 | 3,5 INHALT GRENZPARAMETER DER MASCHINE ................4 Technische parameter ......................4 Sicherheitsmitteilung ......................4 A. ALLGEMEINE GEBRAUCHSAWEISUNGEN ............... 5 Schutzmittel ..........................6 B. TRANSPORT DER MASCHINE MITTELS VERKEHRSMITTEL ........ 6 C. MANIPULATION MIT DER MASCHINE MITTELS HEBEVORRICHTUNG .... 6 D. -
Seite 4: Grenzparameter Der Maschine
Anleitung DISKOMAT 3 | 3,5 GRENZPARAMETER DER MASCHINE Die Maschine ist für die Ackerschälung von Böden bis ein eine Tiefe von 18 cm (7,1 in) bei der Bodenbestellung in der Landwirtschaft bestimmt. Andere als bestimmungsgemäße Verwendung ist unzulässig. ... -
Seite 5: Allgemeine Gebrauchsaweisungen
Anleitung DISKOMAT 3 | 3,5 ALLGEMEINE GEBRAUCHSAWEISUNGEN Die Maschine wird im Einklang mit dem letzten Stand der Technik und mit den angenommenen Sicherheitsvorschriften hergestellt. Ungeachtet dessen können beim Gebrauch Gefahren von Verletzung für den Benutzer oder Dritte bzw. einer Beschädigung der Maschine oder sonstiger Sachschäden entstehen. -
Seite 6: Schutzmittel
Anleitung DISKOMAT 3 | 3,5 SCHUTZMITTEL Für den Betrieb sowie die Wartung verwenden Sie: anliegende Kleidung eine Schutzbrille und -handschuhe zum Schutz vor Staub sowie scharfen Gegenständen an der Maschine TRANSPORT DER MASCHINE MITTELS VERKEHRSMITTEL Das für den Transport der Maschine bestimmte Verkehrsmittel muss zumindest eine mit dem Gewicht der zu transportierenden Maschine übereinstimmende Tragkraft haben. - Seite 7 Anleitung DISKOMAT 3 | 3,5 Tab. 3 – selbstklebende, am Kurzscheibeneggen angebrachte Sicherheits-Warnschilder SICHERHEITS-WARNSCHILD TEXT ZUM SCHILD STELLE AN DER MASCHINE Lesen Sie sich vor der Manipulation mit der Maschine gründlich die Gebrauchsanleitung durch. P 1 H Halten Sie bei der Bedienung die Instruktionen und Sicherheitsvorschriften für den...
- Seite 8 Anleitung DISKOMAT 3 | 3,5 Abb.1-Anordnung der Sicherheitsschilder an der Maschine DISKOMAT P13H P37H P50H P37H P100H P13H P37H P50H P37H P53H P37H P53H 8 │ 19...
-
Seite 9: Beschreibung

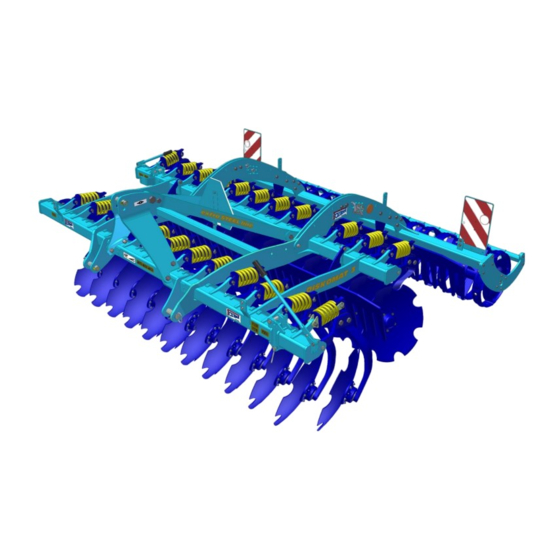

DISKOMAT 3 | 3,5 1. BESCHREIBUNG Die Maschinen DISKOMAT 3, DISKOMAT 3,5 sind konstruktiv als Anbaumaschinen mit einer Aufhängung der Kategorie 3 gelöst. Die Maschine Diskomat besteht aus einem Rahmen, an dem sich in zwei Reihen Arbeitsscheiben 620mm (24.4in) mit einer automatischen Federsicherung befinden. Hinter den vorderen und auch den hinteren Scheiben sind Rechen, welche hoch fliegenden Boden ausrichten und zerkleinern. -
Seite 10: Gruppierung An Den Traktor
Dreipunktaufhängung sowie einem funktionsfähigen, unbeschädigten Hydrauliksystem ausgerüstet ist. Tabelle der Anforderungen an ein Zugmittel zur Arbeit mit der Maschine: Anforderung an die Motorleistung des Traktors für den DISKOMAT 3 105–158kW (140-215HP) Anforderung an die Motorleistung des Traktors für den DISKOMAT 3,5 120-180kW (165-290HP) Abstand der unteren Aufhängegelenke... -
Seite 11: Transport Der Maschine Auf Verkehrswegen
Anleitung DISKOMAT 3 | 3,5 4. TRANSPORT DER MASCHINE AUF VERKEHRSWEGEN Koppeln Sie die Maschine durch Aufhängen mithilfe der Dreipunktaufhängung (DPA 3) am Traktor an. Klappen Sie die seitlichen Scheiben am Hauptrahmen in die Transportposition. Klappen Sie die Scheiben auf und zu mittels des Bedienhebels (siehe Abbildung). Halten Sie sich bei der Bedienung der Position der Scheiben niemals unter der Scheibe auf - stehen Sie immer außerhalb!!! - Seite 12 Anleitung DISKOMAT 3 | 3,5 Klappen Sie die hintere, doppelte Walze um und sichern sie mit einem Stift ab – nur insofern die Maschine mit einer hinteren, doppelten Walze ausgerüstet ist. Die Maschine muss mit abnehmbaren Schildern mit der Kennzeichnung der Begrenzungslinien, einer funktionierenden Beleuchtung sowie mit einem Schild zur hinteren Kennzeichnung für langsame...
-
Seite 13: Einstellung Der Maschine
Anleitung DISKOMAT 3 | 3,5 5. EINSTELLUNG DER MASCHINE Abb. 3 – Einstellung der Maschine Einstellung des seitlichen 5.3 - Abweisers Einstellung der 5.2 - Längsebene der 5.4 – Fixierung der Walze Maschine Einstellung der Arbeitstiefe 5.1 - Hintere Walze Scheiben - Bearbeitungstiefe 5.1 EINSTELLEN DER ARBEITSTIEFE DER MASCHINE... -
Seite 14: Einstellung Des Seitlichen Abweisers
Anleitung DISKOMAT 3 | 3,5 Die Maschine ist bei der Arbeit sehr stabil. Bei einer schlecht eingestellten Längsebene kann sich jedoch eine Drehung der Maschine zur Seite bemerkbar machen (insbesondere in schweren Böden). Dies wird durch eine Änderung der Höhe der Traktoraufhängung... -
Seite 15: Wartung Und Reparaturen An Der Maschine
Anleitung DISKOMAT 3 | 3,5 6. WARTUNG UND REPARATUREN AN DER MASCHINE Halten Sie die Sicherheitsanweisungen zur Pflege und Wartung ein. Falls es notwendig ist bei Reparaturen zu schweißen und die Maschine am Traktor angekoppelt sein muss, müssen an diesem die Anschlusskabel von der Lichtmaschine und der Batterie abgetrennt werden. -
Seite 16: Aufbewahrung Der Maschine
Anleitung DISKOMAT 3 | 3,5 7. AUFBEWAHRUNG DER MASCHINE Abstellung der Maschine auf längere Zeit: Stellen Sie die Maschine wenn möglich unter einer Überdachung ab. Stellen Sie die Maschine auf geradem und festem Untergrund mit ausreichender Tragkraft ab. -
Seite 17: Umweltschutz
Garantie nicht anerkannt. Diese Bestimmung bezieht sich nicht auf den Austausch Verschleiß unterliegender Ersatzteile (siehe Punkt 11.2.3). 11.2.8 Die Garantie ist durch die Verwendung von originalen Ersatzteilen des Herstellers bedingt. Erstellt von: Technische Abteilung, Farmet A.G., Jiřinková 276, Česká Skalice 552 03, am 01.11.2016, Änderungen vorbehalten. 17 │ 19... -
Seite 18: Garantieschen
Die Garantie ist auf die Demontage und Montage, ggf. auf den Austausch bzw. die Reparatur des fehlerhaften Teils beschränkt. Die Entscheidung, ob das fehlerhafte Teil ausgewechselt bzw. repariert wird, obliegt der Vertragspartei Farmet. Während der Garantiefrist kann nur ein autorisierter Kundendiensttechniker des Herstellers Reparaturen bzw. sonstige VII. -
Seite 19: Eg-Konformitätserklärung
Сельскохозяйственная машина: - наименование Дисковый лущильник Urządzenie maszynowe: Talerzowy pług podorywkowy - nazwa - typ, type DISKOMAT - model, modèle DISKOMAT 3; 3,5 výrobní číslo : serial number Fabriknummer n° de production заводской номер numer produkcyjny: Příslušná nařízení vlády: č.176/2008 Sb. (směrnice 2006/42/ES).
