Die Abbildungen zum Text finden Sie auf den aus- klappbaren Umschlagseiten. Halten Sie diese beim Studi- um der Anleitung geöffnet. Im Text dieser Bedienungsanleitung bezeichnet «das Gerät» immer das Auszugsprüfgerät HAT 28. Inhaltsverzeichnis Seite Ort der Identifizierungsdetails auf dem Gerät Die Typenbezeichnung und die Serienkennzeichnung sind 1. -
Seite 6: Beschreibung

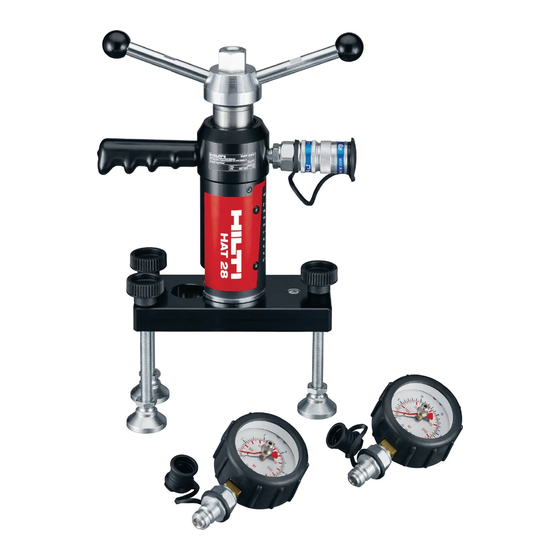

Last misst und diese auf dem Mano- meter anzeigt. Das Auszugsprüfgerät HAT 28 ist Bestand- teil der Kits HAT 28 Basic, HAT 28 Master, HAT 28 Gerüst und HAT 28 Aufzug, welche speziell für das Testen der mei- sten kleinen und mittleren Befestigungen zusammengestellt wurden. - Seite 7 2029176 Kunststoffkoffer, 397 x 362 x 110 mm 201899 Änderungen vorbehalten Optional; erhältlich als Zubehör Pos. Teile Art. Nr. Zubehörset HAT 28 DX 285593 Adapter für Überzug-Test 285563 Adapter für X-ENP / ENP2 / ENP2H / NPH kpl. 285564 6kant-Beinverlängerung,...
-
Seite 8: Beispiele Prüfbarer Befestigungselemente
3.2 Beispiele prüfbarer Befestigungselemente Tester-Set HAT 28 B HAT 28 M HAT 28 S HAT 28 E Mechanische Dübel ✔ ✔ ✔ ✔ HST / HSA Bolzenanker M10 - M16 ✔ ✔ ✔ HKD / HDI Einschlaganker ✔ ✔ ✔... -
Seite 9: Technische Daten
Beispiele prüfbarer Befestigungselemente (Fortsetzung) Tester-Set HAT 28 B HAT 28 M HAT 28 S HAT 28 E Nägel mit flachem Kopf mit DX- mit DX- Zubehör- Zubehör- X-U / X-C (in Beton und Stahl) mit DX- mit DX- Zubehör- Zubehör- X-CR (in Beton und Stahl) Profilblechnägel... -
Seite 10: Sicherheitshinweise
Manometer mit Schnell- mit Schnell- mit Schnell- geschraubt wechsel- wechsel- wechsel- kupplung kupplung kupplung Genauigkeit ± 2,5% ± 2,5% ± 2,5% ± 2,5% Skalenanzeige kN / lbf kN / lbf kN / lbf kN / kg Maximallastanzeige Rückstellbarer Schleppzeiger Betriebsumgebungstemperatur -40 to +60 C°... -
Seite 11: Verwenden Des Zwischenstücks
4. Drehen Sie den Tester so, dass Sie bequem vom Man- stigte Element entfernt wird. In diesem Fall muss jedoch die ometer ablesen können. vom befestigten Element eventuell ausgehende Belastung 5. Passen Sie die Länge der Gewindefüsse so an, dass alle auf die Befestigung (z.B. -
