Votronic Pb 2412 SMT 2B Bedienungsanleitung

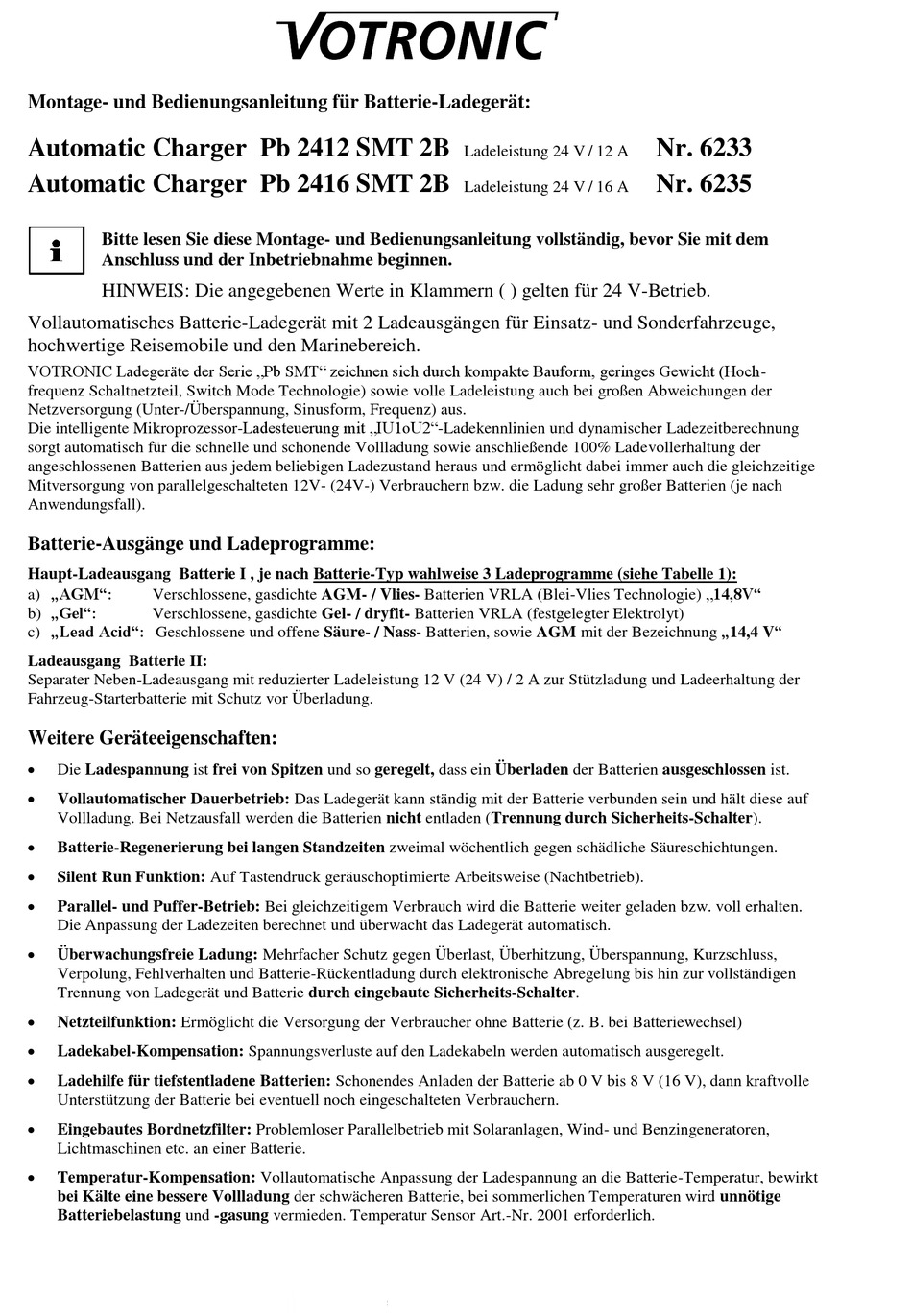

Montage- und Bedienungsanleitung für Batterie-Ladegerät:

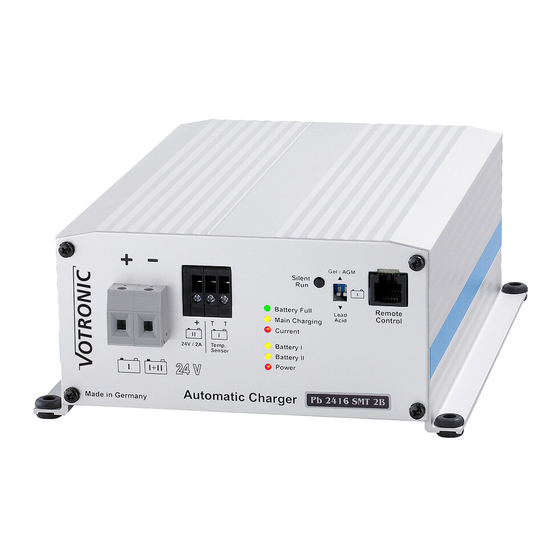

Automatic Charger Pb 2412 SMT 2B
Automatic Charger Pb 2416 SMT 2B
Bitte lesen Sie diese Montage- und Bedienungsanleitung vollständig, bevor Sie mit dem
Anschluss und der Inbetriebnahme beginnen.
HINWEIS: Die angegebenen Werte in Klammern ( ) gelten für 24 V-Betrieb.
Vollautomatisches Batterie-Ladegerät mit 2 Ladeausgängen für Einsatz- und Sonderfahrzeuge,
hochwertige Reisemobile und den Marinebereich.
VOTRONIC Ladegeräte der Serie „Pb SMT" zeichnen sich durch kompakte Bauform, geringes Gewicht (Hoch-
frequenz Schaltnetzteil, Switch Mode Technologie) sowie volle Ladeleistung auch bei großen Abweichungen der
Netzversorgung (Unter-/Überspannung, Sinusform, Frequenz) aus.
Die intelligente Mikroprozessor-Ladesteuerung mit „IU1oU2"-Ladekennlinien und dynamischer Ladezeitberechnung
sorgt automatisch für die schnelle und schonende Vollladung sowie anschließende 100% Ladevollerhaltung der
angeschlossenen Batterien aus jedem beliebigen Ladezustand heraus und ermöglicht dabei immer auch die gleichzeitige
Mitversorgung von parallelgeschalteten 12V- (24V-) Verbrauchern bzw. die Ladung sehr großer Batterien (je nach
Anwendungsfall).
Batterie-Ausgänge und Ladeprogramme:
Haupt-Ladeausgang Batterie I , je nach Batterie-Typ wahlweise 3 Ladeprogramme (siehe Tabelle 1):
a) „AGM": Verschlossene, gasdichte AGM- / Vlies- Batterien VRLA (Blei-Vlies Technologie) „14,8V"
b) „Gel":
Verschlossene, gasdichte Gel- / dryfit- Batterien VRLA (festgelegter Elektrolyt)
c) „Lead Acid": Geschlossene und offene Säure- / Nass- Batterien, sowie AGM mit der Bezeichnung „14,4 V"
Ladeausgang Batterie II:
Separater Neben-Ladeausgang mit reduzierter Ladeleistung 12 V (24 V) / 2 A zur Stützladung und Ladeerhaltung der
Fahrzeug-Starterbatterie mit Schutz vor Überladung.
Weitere Geräteeigenschaften:

Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.

Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit der Batterie verbunden sein und hält diese auf
Vollladung. Bei Netzausfall werden die Batterien nicht entladen (Trennung durch Sicherheits-Schalter).

Batterie-Regenerierung bei langen Standzeiten zweimal wöchentlich gegen schädliche Säureschichtungen.

Silent Run Funktion: Auf Tastendruck geräuschoptimierte Arbeitsweise (Nachtbetrieb).

Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten.
Die Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch.

Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss,
Verpolung, Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur vollständigen
Trennung von Ladegerät und Batterie durch eingebaute Sicherheits-Schalter.

Netzteilfunktion: Ermöglicht die Versorgung der Verbraucher ohne Batterie (z. B. bei Batteriewechsel)

Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.

Ladehilfe für tiefstentladene Batterien: Schonendes Anladen der Batterie ab 0 V bis 8 V (16 V), dann kraftvolle
Unterstützung der Batterie bei eventuell noch eingeschalteten Verbrauchern.

Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit Solaranlagen, Wind- und Benzingeneratoren,
Lichtmaschinen etc. an einer Batterie.

Temperatur-Kompensation: Vollautomatische Anpassung der Ladespannung an die Batterie-Temperatur, bewirkt
bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige
Batteriebelastung und -gasung vermieden. Temperatur Sensor Art.-Nr. 2001 erforderlich.
Ladeleistung 24 V / 12 A
Ladeleistung 24 V / 16 A
Nr. 6233
Nr. 6235
