Montage- und Bedienungsanleitung

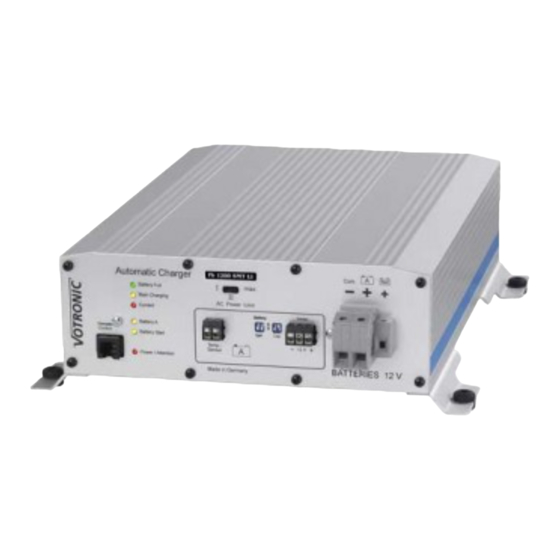

Automatic Charger Pb 1280 SMT Li
Bitte lesen Sie diese Montage- und Bedienungsanleitung mit Sicherheitsrichtlinien
vollständig, bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen
Die Geräte geben ohne angeschlossene Batterie keine Spannung ab (Verpolschutz,
Sicherheitsrelais, Mindestbatteriespannung 1,0 V)!
Keine Gerätefunktion ohne angeschlossenen Temperatur-Sensor
(Sicherheitsabschaltung)!
Vollautomatisches Batterie-Ladegerät für LiFePO4-Batterien in Sonderfahrzeugen, in hochwertigen
Reisemobilen, im Marinebereich.
VOTRONIC Ladegeräte der Serie „Pb SMT" zeichnen sich durch kompakte Bauform, geringes Gewicht (Hochfrequenz
Schaltnetzteil, Switch Mode Technologie) sowie volle Ladeleistung auch bei großen Abweichungen der Netzversorgung
(Unter-/Überspannung, Sinusform, Frequenz) aus.
Die intelligente Mikroprozessor-Ladesteuerung mit „IU1oU2oU3"-Ladekennlinien und dynamischer
Ladezeitberechnung sorgt automatisch für die schnelle und schonende Vollladung sowie anschließende 100%
Ladevollerhaltung der angeschlossenen Batterien aus jedem beliebigen Ladezustand heraus und ermöglicht dabei
auch die gleichzeitige Mitversorgung von parallelgeschalteten 12 V-Verbrauchern bzw. die Ladung sehr großer
Batterien (je nach Anwendungsfall).
Batterie-Ausgänge und Ladeprogramme:
Haupt-Ladeausgang „A":
Hauptladeausgang mit maximalem Ladestrom, je nach Batterie-Typ und -Hersteller wahlweise 4 Ladeprogramme
einstellbar, abgestimmt auf Lithium LiFePO4-Batterien, siehe Tabelle 2, Seite 3 und Tabelle 3, Seite 4.
Neben-Ladeausgang Batterie „Start":
Separater Neben-Ladeausgang mit reduzierter Ladeleistung 12 V / 2 A zur Stützladung und Ladeerhaltung der
Fahrzeug-(Blei-)Starterbatterie mit Schutz vor Überladung.
Betriebshinweise:
•
Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
•
Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit den Batterien verbunden sein und hält diese
auf Vollladung. Bei Netzausfall werden die Batterien nicht entladen (Sicherheits-Relais).
• Silent Run-Funktion: Geräuschoptimierte Arbeitsweise (Nachtbetrieb).
• Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. auf Vollladung
gehalten. Die Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch. Empfindliche
Verbraucher sichert der Überspannungsschutz bei allen Ladezuständen.
•
Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss,
Verpolung, Batterie-Übertemperatur, Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung
bis hin zur vollständigen Trennung von Ladegerät und Batterie durch eingebaute Sicherheits-Relais.
•
Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt. Spannungen
sind daher an der Batterie zu messen, nicht am Ladegerät (Ladekabelverluste).
• Eingebauter Bordnetzfilter: Problemloser Parallelbetrieb mit Solaranlagen, Ladewandlern (Boostern, Licht-
maschinen), Brennstoffzellen, Wind- und Benzingeneratoren etc. an einer Batterie.
•
Temperaturüberwachung und Ladeanpassung durch Batterie-Temperatursensor, ermöglicht den Ladebetrieb
auch außerhalb der empfohlenen LiFePO4 Batterie-Temperaturen unter 5°C und über 35°C.
•
Ladevorgang unterbrechen bzw. neu starten: Durch Netzausfall oder Geräteschalter Aus.
Ladeleistung 12,8 V; 13,3V / 80 A
Nr. 3289
.
