Reparatur Der Drehdichtung - Graco Dynamisches Voltex Anleitung

Reparatur

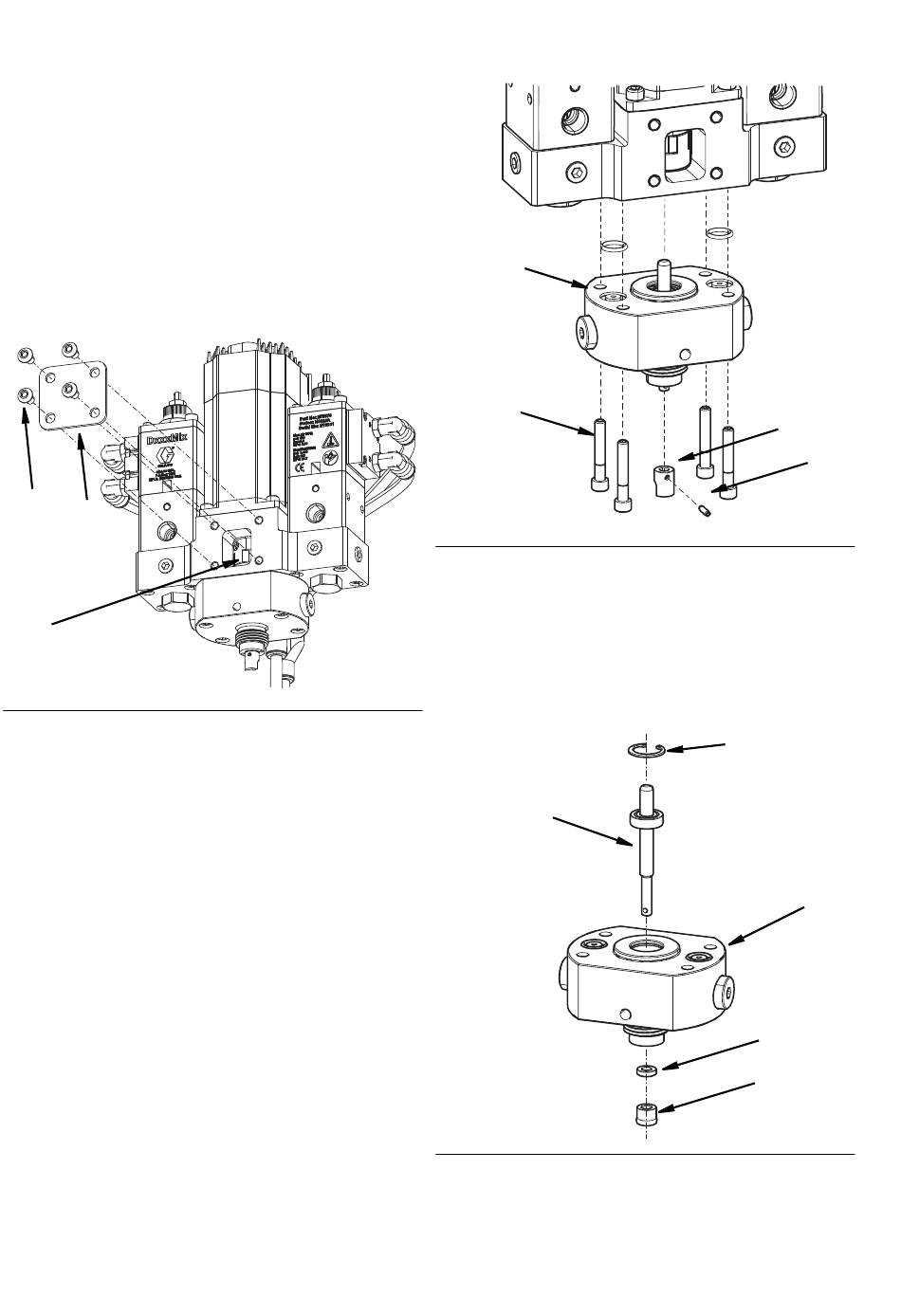

Reparatur der Drehdichtung

Demontage
1. Verfahren für Für Wartung vorbereiten auf Seite 37
durchführen.
2. Kupplungsdeckel (135) entfernen, indem die vier
M6-Schrauben (136) mit einem 5mm-Inbusschlüssel
herausgedreht werden.
3. Die Klemmschraube am Unterteil der Drehkupplung
(127) mit einem 2,5-mm-Inbusschlüssel lösen.
Siehe A . 31
BB
136
135
127
A . 31
BB
4. Die vier M5-Schrauben (122) mit einem
4-mm-Inbusschlüssel herausschrauben.
5. Düse des Rückschlagventils (109) und O-Ringe (108)
entfernen.
6. Den Stift (144) aus dem Mischeradapter (143) aus dem
Ende der Lagerwellenbaugruppe (119) herausdrücken.
7. Mischeradapter (143) entfernen. Siehe A
40
.
122
A . 32
BB
8. Haltering (118), der die Lagerwellenbaugruppe hält,
entfernen.
9. Lagerwellenbaugruppe (119) aus der
Rückschlagventildüse (109) herausziehen.
10. Drehdichtring (121) und Sicherungsring (120) mit einem
6 mm (1/4 Zoll) Stift aus der Rückschlagventildüse
schieben Siehe A
. 32.
BB
A . 33
BB
109
. 33.
BB
119
143
144
118
109
120
121
3A8342B
