EqualIzEr 2 DämpFEr unD tWInloC
FErnbEDIEnungshEbEl

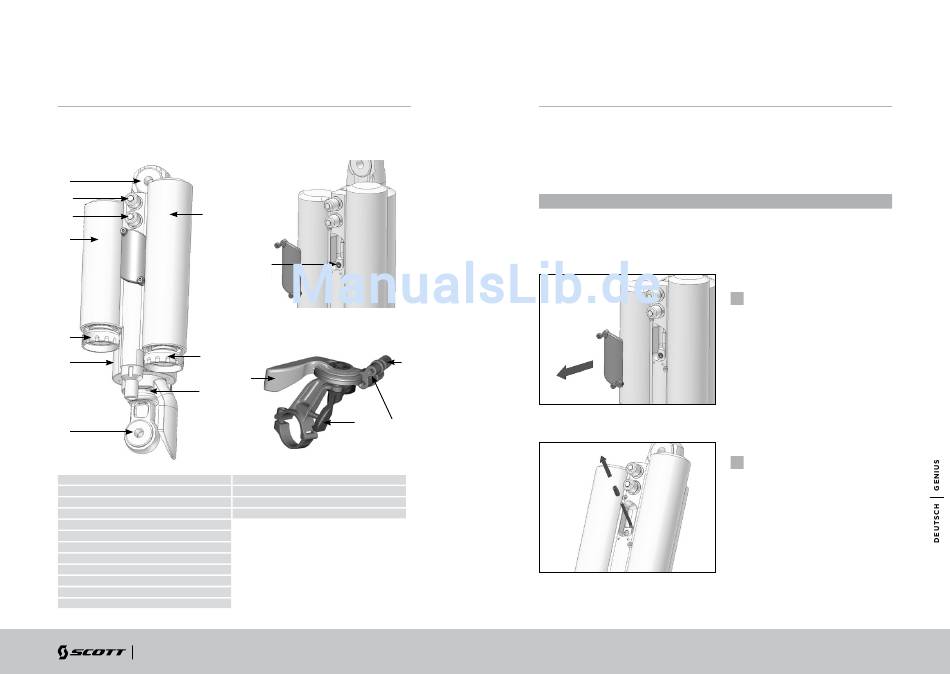

In der untenstehenden Abbildung des Dämpfers und des Fernbedienungshebels können
Sie die Bauteile mit Nummern bezeichnet finden, die in dieser Bedienungs anleitung
verwendet werden.
S1
S8
S3
S9
S4
S6
S7
S5
S12
S2
S1 obere Dämpferöse / oberer Dämpferbolzen
S2 untere Dämpferöse / unterer Dämpferbolzen
S3 Traction Mode Luftkammer
S4 All Travel Mode Luftkammer
S5 Dämpfergehäuse
S6 Zugstufenverstellrad
S7 Zugstufenverstellrad
S8 Positiv Ventil
S9 Negativ Ventil
S10 Fernbedienungskabel
S11 Kabelbefestigungsschraube
S12 Dämpferkolben
14
BIKE OWNERS MANUAL
S11
L4
L1
L2
L3
L1 Fernbedienungshebel
L2 Auslösehebel
L3 Fernbedienungskabel
L4 Kabelvorspannschraube
grunDEInstEllung DEr tWInloC
FErnbEDIEnung DEs EqualIzEr 2 DämpFErs
Um eine perfekte Funktion des Equalizer 2 Dämpfers zu gewährleisten ist es sehr
wichtig die folgenden Schritte genau zu beachten.
Bitte beachten Sie, dass die untenstehende Anleitung einen kompletten
Kabelaustausch zeigt. Sollten Sie jedoch z.B. nur die Kabelspannung überprüfen
wollen, so beachten Sie bitte nur die Arbeitsschritte 1,7, 8 und 9.
WiCHTiG:
Für alle folgenden Arbeitschritte muss der TWINLOC Hebel im „ALL Travel-Mode" sein!
Entfernen Sie den Deckel des
1
Kabelgehäuses am Dämpfer
wobei Sie die Schrauben gegen
den Uhrzeigersinn mit einem
1.5mm Inbus schlüssel lösen
Entfernen Sie die Endkappe das
2
Kabels mit einer Zange
15
