sEt-up gEnIus mIt EqualIzEr 2 DämpFEr
Das Set-Up des Equalizer 2 Dämpfers benötigt nur wenige Minuten.
Zur Einstellung des Luftdrucks der Luftkammern des Equalizer 2 Dämpfers gehen Sie
bitte wie folgt vor:
1. Entfernen Sie die Ventilkappe des Positivventils (S8), welches das OBERE
Ventil am Dämpfergehäuse ist und befestigen Sie die Dämpferpumpe mit
ihrem Adapter am Ventil.
2. Pumpen Sie den empfohlenen Luftdruck in den Dämpfer. Auf der
Innenseite der linken Sattelstreben finden Sie eine Drucktabelle, die Ihnen
den empfohlenen Luftdruck für das jeweilige Fahrergewicht zeigt.
3. Ist der benötigte Druck erreicht, so lösen Sie die Pumpe vom Ventil und
schrauben die Ventilkappe wieder fest
4. Entfernen Sie die Ventilkappe des Negativventils (S)), welches das UNTERE
Ventil am Dämpfergehäuse ist und befestigen Sie die Dämpferpumpe mit
ihrem Adapter am Ventil
5. Pumpen Sie den empfohlenen Luftdruck in den Dämpfer. Auf der
Innenseite der linken Sattelstreben finden Sie eine Drucktabelle, die Ihnen
den empfohlenen Luftdruck für das jeweilige Fahrergewicht zeigt.
6. Ist der benötigte Druck erreicht, so lösen Sie die Pumpe vom Ventil und
schrauben die Ventilkappe wieder fest
Empfohlener Luftdruck
RIDERS WEIGHT AIR PRESSURE
POSITIVE
KG LBS BAR
40 88 11.0
45 99 12.0
50 110 13.0
55 121 14.0
60 132 15.0
65 143 16.0
70 154 17.0
75 165 18.0
80 176 19.0
85 187 20.0
90 198 21.0
95 209 22.0
100 220 23.0
20
BIKE OWNERS MANUAL
AIR PRESSURE
NEGATIVE
PSI BAR PSI
160 8.0 116
174 8.5 123
189 9.0 131
203 10.0 145
218 10.5 152
232 11.0 160
247 12.0 174
261 12.5 181
276 13.5 196
290 14.0 203
305 14.5 210
319 15.5 225
334 16.0 232

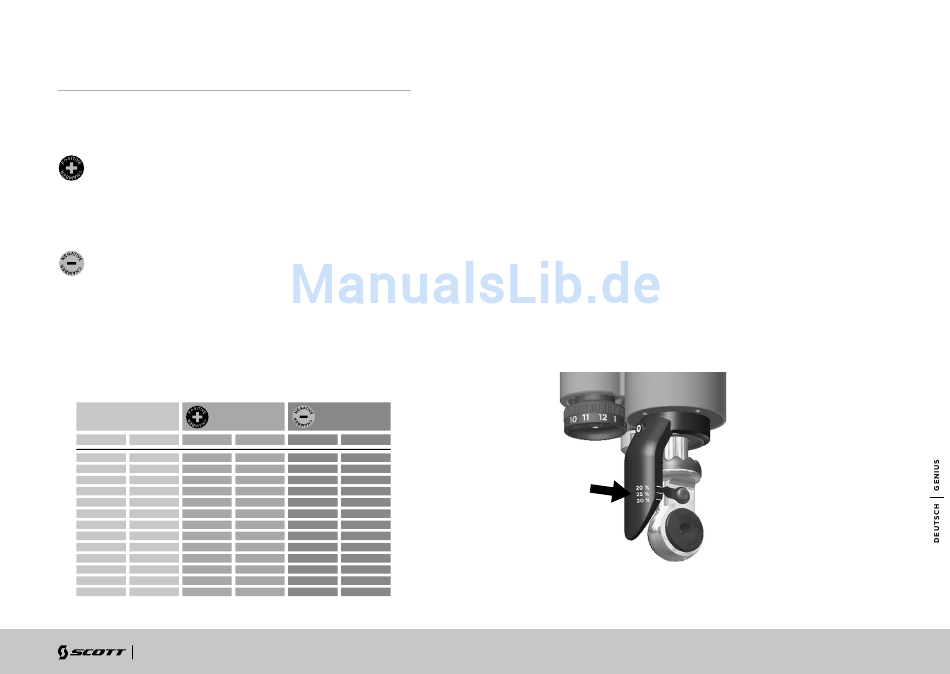

Negativfederweg (SAG)
Der Negativfederweg (SAG) sollte am Dämpferkolben 12.5mm betragen, was ca.
25% SAG im Full Mode bedeutet
Zur Messung/Kontrolle gehen Sie bitte wie folgt vor:
1. Setzen Sie sich in Fahrposition auf das Rad, die Füsse auf den Pedalen.
2. überprüfen Sie, ob der SAG Anzeigepfeil mit der 25% Angabe auf dem
Schmutzabweiser übereinstimmt
(falls Sie ein härteres Set-Up wünschen, so können Sie auf 20% SAG gehen oder falls
Sie ein weicheres Set-up wünschen, so können Sie auf 30% SAG gehen, wie auf dem
Schmutzabweiser angegeben)
- Falls der Pfeil mit der SAG Prozentzahl Ihrer Wahl übereinstimmt, so stimmt der
Luftdruck im Dämpfer für Ihr Gewicht
- Falls der Pfeil eine niedrigere SAG Prozentzahl anzeigt, als die von Ihnen
gewünschte, so ist der Luftdruck in der Positivkammer zu hoch und sollte vorsichtig
reduziert werden unter Verwendung des Ablassknopfes an der Dämpferpumpe bis
der Pfeil mit der von Ihnen gewünschten SAG Prozentzahl übereinstimmt
- Falls der Pfeil eine höhere SAG Prozentzahl anzeigt, als die von Ihnen gewünschte,
so ist der Luftdruck in der Positivkammer zu niedrig und sollte erhöht werden unter
Verwendung der Dämpferpumpe bis der Pfeil mit der von Ihnen gewünschten SAG
Prozentzahl übereinstimmt
20%
25%
30%
