BIKE OWNERS MANUAL

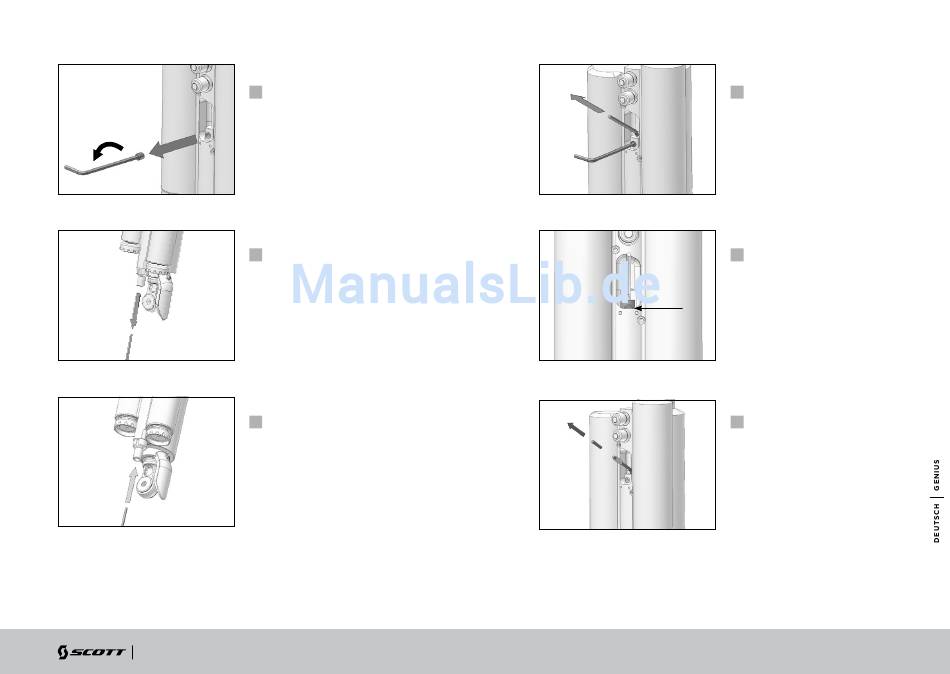

Lösen Sie die Kabelbefestigungs-
3
schraube (S10) gegen den
Uhrzeigersinn mit einem
2.0mm Inbusschlüssel
Entfernen Sie das alte Kabel
4
durch Ziehen/ Schieben aus
dem TWINLOC Hebel
Schieben Sie ein neues Kabel
5
durch das Loch am TWINLOC
Hebel in die Kabelaussenhülle
und schieben Sie das Kabel in den
Dämpfer wie in der Abbildung
gezeigt
Ziehen Sie das Kabel stramm
6
und befestigen Sie die
Kabelbefestigungsschraube (S10)
durch Drehen im Uhrzeigersinn
Zur Überprüfung der Kabel-
7
spannung drücken Sie bitte den
TWINLOC Hebel in die Traction
Mode Position. Die Mitte der
Kabelklemm schraube (S10) sollte
nun mittig mit der Unterkante der
Öffnung der Kabelklemmung sein.
Für eine Feinjustierung drehen Sie
bitte die Kabelvorspannschraube
(L4) am TWINLOC Hebel
Schieben Sie die „durchgängige"
8
Kabelendhülse auf das Kabel bis
sie bündig mit dem Kabel schlitten
abschließt und kürzen Sie das
Kabel direkt oberhalb der Hülse
17
