gEnIus ConCEpt
Das Scott Genius ist das Resultat von zwei Jahren Entwicklungsarbeit mit
dem Ziel den leichtesten vollgefederten MTB Rahmen für Marathon, Trail und
Langstreckenrennen zu bauen. Das Rahmenset erreicht ein Gewicht von unter
2250 Gramm inklusiv Scott/DT Equalizer 2 Dämpfer und TWINLOC Fernbedienung.
Unser Ziel war nicht nur ein möglichst leichter sondern auch möglichst robuster
Rahmen.
Zudem sollte eine innovative Federungstechnik in Kombination mit einer optimierten
Kinematik verwirklicht werden.
Die Kombination einer optimierten Hinterbaukinematik mit einer herausragenden
Dämpfertechnologie schließt die Lücke zwischen superleichten vollgefederten Bikes
(z.B. Scott Spark) und der neuen Generation von All-Mountain Bikes (z.B. Scott
Ransom)
Genius wurde für Fahrer entwickelt, die ein vollgefedertes Marathon- oder Trailbike
mit einem Maximalfederweg am Hinterrad von 150mm suchen.
Scott sieht den Rahmen, den Dämpfer und die Kinematik nicht als getrennte
Einheiten, die zusammengebaut werden, sondern als ein Konzept, bei dem alle
diese Komponenten voneinander abhängig sind und durch ihr Zusammenspiel eine
perfekte Funktion bieten.
Das Scott TC System (Traction Control) ermöglicht Ihnen, den Federweg am
Hinterrad per Fernbedienung von 150mm auf 95mm zu verkürzen, wobei
auch die Federkennlinie progressiver wird unter Beibehaltung eines sensiblen
Ansprechverhaltens auf Bodenunebenheiten.
Es geht somit keine Antriebskraft verloren und eine optimale Kraftübertragung ist
garantiert, da der Hinter bau im Gegensatz zu blockierten oder automatisch
blockierten Systemen stets dem Untergrund folgen kann und hierbei optimale
Kraftübertragung und höhere Geschwindigkeit ermöglicht.
4
BIKE OWNERS MANUAL

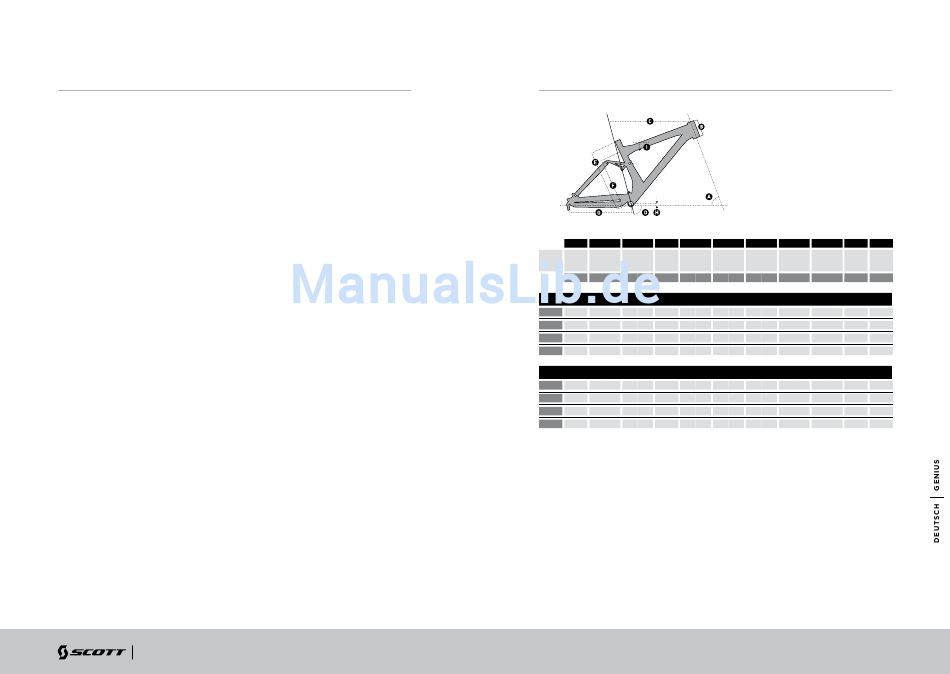

gEomEtrIE gEnIus

A B C D e
Grösse Steuer- Steuerrohr Oberrohr Sitzrohr- Tretlager - Tretlager
winkel horizontal winkel Oberkant
Sitzrohr Oberrohr
° mm inches mm inches ° mm inches mm inches
GENIUS CARBON
S 68.3° 100 3.9 555 21.9 73.5° 440 17.3 337
M 68.5° 115 4.5 585 23.0 73.5° 450 17.7 358
L 68.7° 135 5.3 610 24.0 73.5° 475 18.7 384
XL 68.9° 160 6.3 640 25.2 73.5° 500 19.7 410
GENIUS ALLOY
S 68.5° 110 4.3 555 21.9 73.5° 440 17.3 336
M 68.5° 120 4.7 585 23.0 73.5° 450 17.7 358
L 68.5° 135 5.3 610 24.0 73.5° 475 18.7 384
XL 68.5° 160 6.3 640 25.2 73.5° 500 19.7 410
F G H i
Kettenstrebe Tretlager Überstands- Vorbau- Kurbel-
- Mitte Offset höhe länge länge
mm inches mm inches mm inches mm mm
13.3 428 16.9 10 0.4 771 30.4 80 170
14.1 428 16.9 10 0.4 786 30.9 80 175
15.1 428 16.9 10 0.4 807 31.8 90 175
16.1 428 16.9 10 0.4 830 32.7 100 175
13.2 428 16.9 10 0.4 778 30.6 80 170
14.1 428 16.9 10 0.4 791 31.1 80 175
15.1 428 16.9 10 0.4 810 31.9 90 175
16.1 428 16.9 10 0.4 833 32.8 100 175
