GENIUS KONZEPT

Das neue SCOTT Genius ist das Resultat von zwei Jahren Entwicklungsarbeit mit dem
Ziel einen der leichtesten vollgefederten MTB Rahmen für Trail/Marathon auf dem
Markt zu bauen. Das Rahmenset erreicht ein Gewicht von unter 2300 Gramm inklusiv
FOX Nude/CTD Dämpfer und der einzigartigen TWINLOC Fernbedienung.
Unser Ziel war nicht nur ein möglichst leichter sondern auch möglichst steifer und
robuster Rahmen.
Zudem sollte eine innovative Federungstechnik in Kombination mit einer optimierten
Kinematik verwirklicht werden.
Die Kombination einer optimierten Hinterbaukinematik mit einer herausragenden
Dämpfertechnologie schliesst die Lücke zwischen superleichten vollgefederten
Racebikes (z.B. SCOTT Spark) und der neuen Generation von All-Mountainbikes (z.B.
SCOTT Genius LT )
Genius wurde für Fahrer entwickelt, die ein vollgefedertes Trail/Marathonbike mit
einem Maximalfederweg am Hinterrad von 150mm (27.5")/130mm (29")suchen.
SCOTT sieht den Rahmen und den Dämpfer nicht als getrennte Einheiten, die
zusammengebaut werden, sondern als ein Konzept, bei dem alle diese Komponenten
voneinander abhängig sind und durch ihr Zusammenspiel eine perfekte Funktion
bieten.
Das Genius Konzept basiert auf einer mehrgelenkigen Dämpferanlenkung.
Die Federungseigenschaften wurden im Vergleich zum bekannten und geschätzten
„alten" Genius verbessert, und durch eine Überarbeitung der Kinematik erreichten wir
eine bessere Progression zum Ende des Federwegs des Hinterbaus.
Das SCOTT System mit dem FOX Nude ermöglicht Ihnen, den Federweg am Hinterrad
per Fernbedienung von 150mm (27.5")/130mm (29") auf 120mm (27.5")/ 104mm (29")
zu verkürzen, wobei auch die Federkennlinie progressiver wird unter Beibehaltung
eines sensiblen Ansprechverhaltens auf Bodenunebenheiten.
Zudem wird auch der Negativfederweg (SAG) verkürzt und die Geometrie steiler
(agiler).
Einige Modelle des Genius benutzen auch den FOX CTD Dämpfer, der statt des
Traction Mode eine Plattform (Ride Mode) zwischen Lock-Out Mode und Descent
Mode bietet.
Es geht somit keine Antriebskraft verloren und eine optimale Kraftübertragung ist
garantiert, da der Hinterbau im Gegensatz zu blockierten oder automatisch blockierten
Systemen stets dem Untergrund folgen kann und hierbei optimale Kraftübertragung
und höhere Geschwindigkeit ermöglicht.
4
BIKE OWNER'S MANUAL

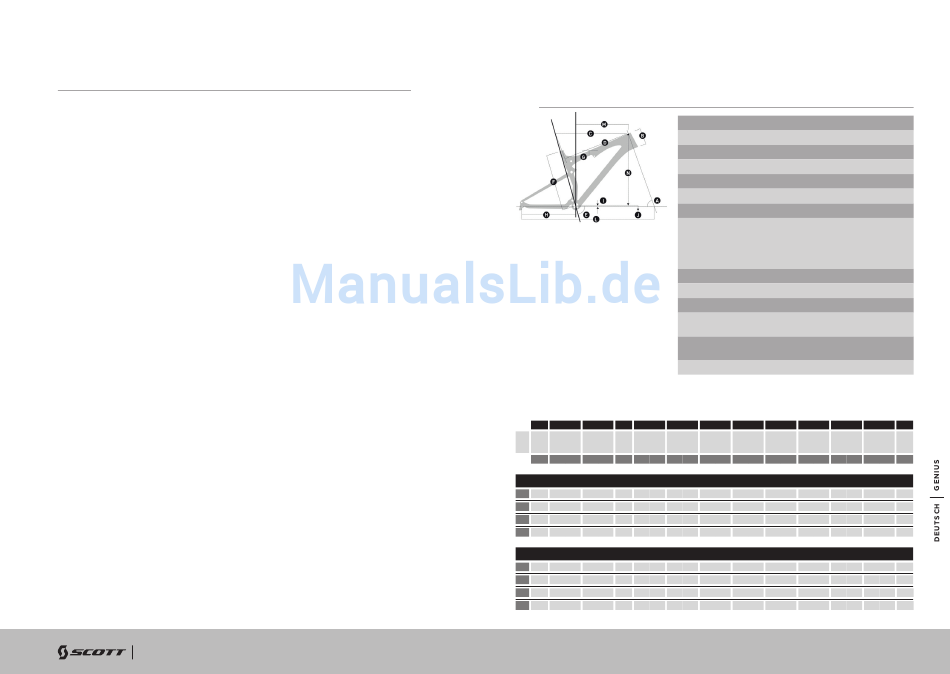

GEOMETRIE/TECHNISCHE DATEN GENIUS
650B/27.5"
Federweg
Übersetzungsverhältnis
Piston stroke
Einbaulänge (Eye to Eye)
Hardware Hauptrahmen
Hardware Wippe
Sattelstützendurchmesser 31.6mm
Steuersatz
Gabelfederweg
Gabeleinbaulänge
Tretlagergehäuse
Umwerfer
Schwingenlager
Max. Reifenbreite
A B C E F G
Size Head Head tube Effective Seat BB center Standover
angle length top tube angle to top of height
horizontal seattube
° mm inches mm inches ° mm inches mm inches
GENIUS 700 LOW POSITION
S 67.7° 100 3.9 570 22.4 73.8° 415 16.3 776 30.6
M 67.7° 115 4.5 600 23.6 73.8° 440 17.3 777 30.6
L 67.7° 135 5.3 625 24.6 73.8° 475 18.7 809 31.9
XL 67.7° 160 6.3 650 25.6 73.8° 510 20.1 815 32.1
GENIUS 700 HIGH POSITION
S 68.2° 100 3.9 570 22.4 74.3° 415 16.3 776 30.6
M 68.2° 115 4.5 600 23.6 74.3° 440 17.3 777 30.6
L 68.2° 135 5.3 625 24.6 74.3° 475 18.7 809 31.9
XL 68.2° 160 6.3 650 25.6 74.3° 510 20.1 815 32.1
150/120/0mm
2.72
55mm
200mm
22.2mm x 6mm
22.2mm x 6mm
semi integr. für tapered
1 1/8-1.5 (44/54.9mm
Innendurchmesser des
Rahmens) oder mit 1 1/8
straight (44.0mm)
150mm
544mm
BB PF 92
Shimano E-Type/SRAM S3
direct mount
2 x IGUS
6 x 6802 (24 x 15 x 5)
57mm/2.25"
H I J L M N
Chainstay BB BB Wheel Reach Stack
length height offset base
mm inches mm inches mm inches mm inches mm inches mm inches
440 17.3 346 13.6 -10 -0.4 1124 44.3 399 15.7 590 23..2
440 17.3 346 13.6 -10 -0.4 1155 45.5 427 16.8 599 23.6
440 17.3 346 13.6 -10 -0.4 1181 46.6 449 17.7 609 24.0
440 17.3 346 13.6 -10 -0.4 1208 47.6 470 18.5 623 24.5
440 17.3 352 13.9 -4 -0.2 1124 44.3 404 15.9 587
440 17.3 352 13.9 -4 -0.2 1155 45.5 431 17.0 596
440 17.3 352 13.9 -4 -0.2 1181 46.6 454 17.9 605 23.8
440 17.3 352 13.9 -4 -0.2 1208 47.6 475 18.7 619 24.4
scott-sports.com
Stem
length
mm
60
70
80
90
23.1 60
23.5 70
80
90
