2.2. Ein- und Ausgänge
15
Hauptschalter
1
Zum vollständigen Ein- und Ausschalten.
AC IN
2
Zum Anschluss an die Steckdose.
HDMI OUT
3
HDMI-Ausgang (Video und Audio).
SPDIF OUT
4
Digitaler Audiosignalausgang zum Anschließen an
Ihrem externen AV-Gerät.
HDMI 1(ARC)/HDMI 2 IN
5
HDMI-Port (Video und Audio).
DisplayPort IN
6
DisplayPort-Port (Video und Audio).
RS232 IN
7
RS-232-Steuerung zur Nutzung des
Fernsteuerungssignals vom Kontrollcenter.
VGA IN (D-Sub)
8
VGA-Videoeingang.

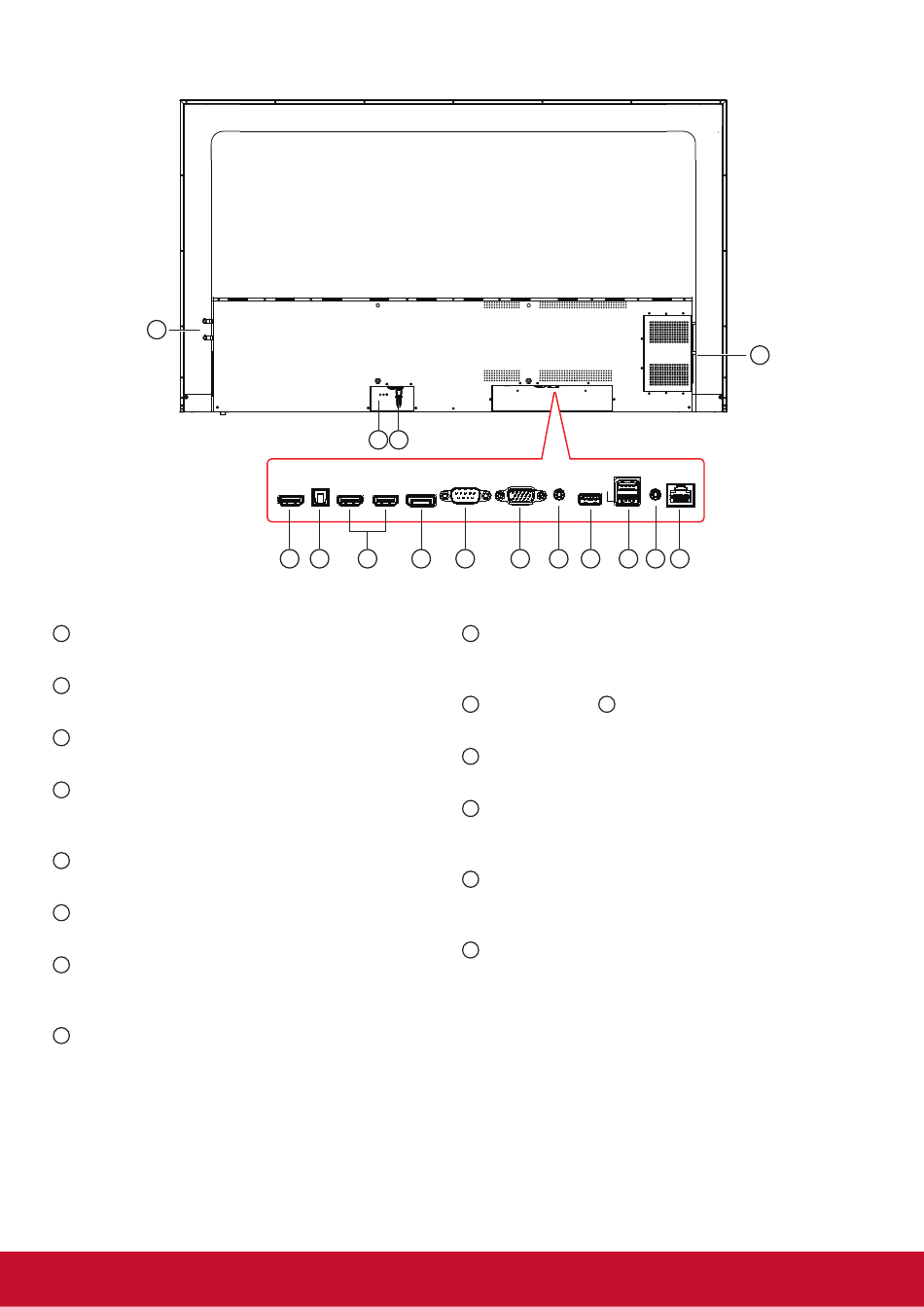

1 2
HDMI OUT SPDIF HDMI 1 (ARC) HDMI 2 DisplayPort
3 4 5 6
RS232 VGA PC LINE IN USB 3.0 USB 1
USB 2
7 8 9 10 11 12 13
PC LINE IN
9
Audioeingang von VGA-Quelle (3,5-mm-
Stereoklinkenbuchse).
USB PORT 3.0/ USB 2.0 PORT
10 11
Zum Anschließen Ihres USB-Speichergerätes
AUDIO OUT
12
Audioausgang an externes AV-Gerät.
LAN
13
LAN-Steuerfunktion zur Nutzung des
Fernsteuerungssignals vom Kontrollcenter.
OPS-Steckplatz
14
Steckplatz zur Installation des optionalen OPS-
Moduls.
WLAN-Modulsteckplatz
15
Steckplatz für das WLAN-Modul LB-WIFI-001.
