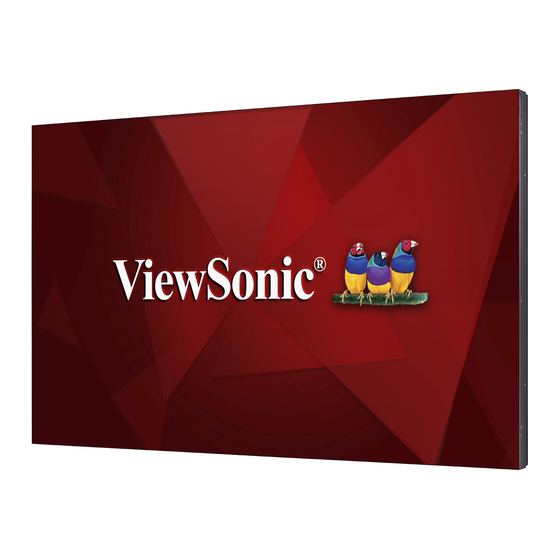

CDX5560/CDX5562 Display Bedienungsanleitung Modellnummer: VS17291/VS17292...
Seite 2
ViewSonic glauben, dass unsere Produkte das Potenzial besitzen, einen positiven Einfluss auf die Welt zu haben; und wir sind uns sicher, dass Ihnen das von Ihnen gewählte ViewSonic-Produkt gute Dienste leisten wird. Wir möchten Ihnen nochmals dafür danken, dass Sie sich für ViewSonic entschieden haben!
Fall hat der Anwender die Störungen eigenverantwortlich zu beseitigen. Zur Einhaltung der FCC-Emissionsgrenzwerte müssen ordnungsgemäß abgeschirmte und geerdete Kabel und Steckverbinder verwendet werden. ViewSonic ist nicht für Radio- oder Fernsehstörungen verantwortlich, die durch die Verwendung anderer als empfohlener Kabel und Anschlüsse oder durch nicht autorisierte Änderungen oder Modifikationen an diesem Gerät...
RoHS2-Konformitätserklärung Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen: Vorgeschlagene maximale Tatsächliche...
Sicherheitshinweise BITTE BEACHTEN SIE FÜR EINE OPTIMALE LEISTUNG FOLGENDES BEIM EINRICHTEN UND VERWENDEN DES LCD-FARBMONITORS: • ENTFERNEN SIE NICHT DIE HINTERE ABDECKUNG DES MONITORS. Im Inneren befinden sich keine vom Benutzer reparierbaren Teile, und das Öffnen oder Entfernen von Abdeckungen kann zu gefährlichen Stromschlägen und sonstigen Risiken führen. Überlassen Sie Wartungs- und Reparaturarbeiten ausschließlich qualifizierten Fachleuten.
• Bitte reinigen Sie die Öffnungen an der Rückseite des Gehäuses mindestens einmal jährlich, um Schmutz und Staub zu beseitigen und die Zuverlässigkeit des Geräts zu wahren. • Bei Dauerverwendung des Kühllüfters wird empfohlen, die Öffnungen mindestens einmal monatlich abzuwischen. •...
Auspacken und installieren 1.1. Auspacken • Das Gerät wurde mitsamt Standardzubehör in einem Karton verpackt. • Sämtliches weiteres Zubehör befindet sich in einer separaten Verpackung. • Da das Display recht groß und schwer ist, lassen Sie sich bei der Handhabung am besten von einer zweiten Person unterstützen.
1.4. Standfüße installieren und entfernen (optional) So installieren Sie die Standfüße: 1. Stellen Sie sicher, dass Ihr Anzeigegerät ausgeschaltet ist. 2. Breiten Sie eine Schutzabdeckung auf einem flachen Untergrund aus. 3. Greifen Sie die Tragegriffe und platzieren das Anzeigegerät mit der Bildschirmseite nach unten auf der Schutzabdeckung.
1.5. Standfüße installieren und entfernen (optional) So installieren Sie die Standfüße: 1. Stellen Sie sicher, dass Ihr Anzeigegerät ausgeschaltet ist. 2. Breiten Sie eine Schutzabdeckung auf einem flachen Untergrund aus. 3. Nachdem Sie den Ständer in die Führung eingesetzt haben, ziehen Sie die Schrauben an beiden Seiten des Anzeigegerätes fest.
Montagevorrichtungen bleiben während des Tests weiterhin befestigt. Nur zur Verwendung mit einer UL- zer tifizier ten Wandmontagenhalterung mit folgendem Mindestgewicht bzw. mit folgender Mindestlast: 87,6 kg. 1.6.1. VESA-Raster CDX5560/CDX5562 400 (H) x 400 (V) mm Achtung: So verhindern Sie einen Sturz des Displays: •...
Seite 14
Belüftungsanforderungen bei Platzierung in einem Einbau Damit entstehende Wärme richtig abgeleitet werden kann, lassen Sie genügend Platz zu umgebenden Gegenständen frei; schauen Sie sich dazu die nachstehende Abbildung an. 100 mm 100 mm 100 mm 100 mm...
1.7. Im Hochformat installieren Dieses Anzeigegerät kann im Hochformat installier t werden. 1. Entfernen Sie die Standfüße, falls diese angebracht sind. 2. Um 90 ° gegen den Uhrzeigersinn drehen. Das Logo sollte bei Betrachtung des Displays an der Rückseite hervorstehen. 1.8.
Komponenten und Funktionen 2.1. Bedienfeld MUTE INPUT MENU [ ]-Taste [MENU]-Taste Im OSD-Menü: Zurück zum letzten Menü. Mit dieser Taste schalten Sie das Display ein und Außerhalb des OSD-Menüs: Zum Einblenden des versetzen es in den Bereitschaftsmodus. OSD-Menüs. [MUTE]-Taste Fernbedienungssensor und Schaltet den Ton ein und aus.
2.2. Input/Output Terminals 10 11 12 15 16 18 3 4 5 AC-Eingang DisplayPort IN (HDCP 1.3 Support) DisplayPort AC-Stromversorgung von der Steckdose. Display Port-Videoeingang /- ausgang. Hauptschalter VGA-Eingang (D-Sub) Zum Ein-/Ausschalten der Hauptstromversorgung. VGA-Videoeingang. IR IN / IR OUT COMPONENT-Eingang (Bajonett) IR-Signaleingang/-ausgang für die Durchschleifen- Funktion.
2.3. Fernbedienung Zum Ausführen der Auto-Anpassungsfunktion. HINWEIS: Diese Taste funktioniert nur bei VGA- Eingangssignalen. 2.3.1. Allgemeine Funktionen [ ]-Taste Im OSD-Menü: Bewegen der Auswahlmarkierung nach unten. ] Stumm-Taste Zum Aus- und Einschalten des Tons. Farbige Tasten Zur Auswahl von Aufgaben oder Optionen (nur bei Medieneingang).
2.3.2. Batterien in die Fernbedienung einlegen Die Fernbedienung funktioniert mit zwei AAA-Batterien (1,5 V). So legen Sie Batterien ein oder wechseln die Batterien aus: 1. Drücken Sie auf den Deckel, klappen Sie den Deckel dann nach oben. 2. Legen Sie die Batterien richtig herum ein; orientieren Sie sich dabei an den Polaritätsmarkierungen (+) und (–) im Batteriefach. 3.
3.4. Anschließen mehrerer Displays in einer Daisy-Chain-Konfiguration Sie können mehrere Displays miteinander verbinden, um eine Daisy-Chain-Konfiguration für alle Anwendungen, wie z. B. eine Videowand, zu erstellen. 3.4.1. Anschließen der Display-Steuerung Verbinden Sie den Anschluss [RS232C OUT] von DISPLAY 1 mit dem Anschluss [RS232C IN] von DISPLAY 2.
DISPLAY 1 DISPLAY 2 IR-Sensorkabel [IR OUT] [IR IN] 3.5. IR-Verbindung Externer IR-Empfänger [IR IN] HINWEIS: Der Fernbedienungssensor dieses Displays funktioniert nicht mehr, falls [IR IN] verbunden ist. 3.6. IR-Durchgangsverbindung [IR OUT] DVD / VCR / VCD [IR IN] (DVD / VCR / VCD) Fernbedienung 3.7.
Seite 26
INTERNET ROUTER [RJ-45] [RJ-45] So stellen Sie das Netzwerk ein: 1. Schalten Sie den Router ein, und aktivieren Sie dessen DHCP- Einstellung. 2. Verbinden Sie den Router über ein Ethernet-Kabel mit diesem Display. 3. Drücken Sie die Taste [ ] HOME auf der Fernbedienung, und wählen Sie anschließend Einstellung. 4.
Bedienung • {Persönlich}: Wenden Sie Ihre personalisier ten Bildeinstellungen an. Hinweis: Die in diesem Abschnitt beschriebenen • {Lebhaft}: Umfassende und dynamische Steuerungstasten befinden sich Einstellungen, die sich ideal zur Anzeige am hauptsächlich an der Fernbedienung, Tag eignen. sofern nicht anders angegeben. •...
die Abbildung unten an, um Ihr Display mit einem Netzwerk zu verbinden. Network 2. Schalten Sie Ihren Computer und den Router HDMI 1 ein. HDMI 2 • Einrichten eines einzelnen Displays: Display Port Card OPS DVI-D YPbPr ROUTER [RJ-45] [RJ-45] •...
4.5.3. So verwenden Sie DLNA-DMR über 6. Prüfen Sie die Medienformate. Klicken Sie einen PC anschließend auf Medienstreamingoptionen auswählen..1. Drücken Sie die Taste [ ] HOME, Wählen Sie Netzwerkeinstellungen, und drücken Sie die 7. Navigieren Sie zu Erweiterte Taste [OK]. Freigabeeinstellungen, und aktivieren Sie das Kontrollkästchen Netzwerkerkennung Picture...
] oder [ ]. Drücken Sie diese Tasten wiederholt, um zwischen unterschiedlichen Network Geschwindigkeiten zu wechseln. HDMI 1 • Um die Musik anzuhalten, drücken Sie die HDMI 2 Taste [ ]. Display Port Musikoptionen Card OPS DVI-D Drücken Sie bei der Wiedergabe von Musik die YPbPr Taste [ ] OPTIONS...
Ändern Ihrer Einstellungen • {Untertitel}: Wählen Sie die entsprechenden Einstellungen für die Unter titel aus. Verwenden der Fernbedienung • {Untertitelsprache}: Wählen Sie die Sprache für Unter titel aus, soweit verfügbar. • {Shuffle}: Aktivieren oder deaktivieren Sie die zufällige Wiedergabe von Videodateien. •...
ein Menüelement auszuwählen oder den Wer t • {Dynamischer Kontrast}: Verbessern Sie anzupassen. dynamisch Details in dunklen, mittleren und hellen Bildbereichen. 3. Drücken Sie die Taste [INPUT], um die • {Farbverbesserung}: Verbessern Sie Menüauswahl zu bestätigen und das dynamisch die Farbklarheit und -details. Untermenü...
Stellen Sie die zuletzt ausgewählte, vordefinier te H-Monitore Toneinstellung wieder her. Passen Sie die Displays auf der horizontalen Seite Bässe Nehmen V monitors Sie eine Anpassung vor, um tiefere Töne höher Passen Sie die Displays auf der ver tikalen Seite oder tiefer einzustellen.
5.1.4. Allgemeine Einstellungen • Die Zeit, zu der das Display ein- oder ausgeschaltet wird. • Die Tage in der Woche, an denen das Picture Menu language Display aktivier tist. Monitor ID Sound Eco mode HINWEISE: Tiling Auto search • Wir empfehlen Ihnen, das aktuelle Datum General settings Clock und die Uhrzeit im Menü...
3. Stellen Sie Einschaltzeit ein. 0001/0002 Photo Photo Status Schedule 1 Video Source Schedule 2 On time Schedule 3 Off time Schedule 4 Repeat modes Schedule 5 On time Playlist setting Schedule 6 00 : 00 00 : 00 Schedule 7 Cancel Done Options...
Lokale Tastensperre Wake on lan Wählen Sie diese Option aus, um die Wählen Sie {ein} aus, und Sie können das Tastaturfunktion des Displays Display über das Netzwerk einschalten. (Steuer tasten) zu aktivieren oder zu deaktivieren. Einschaltzustand • {Entsperren}: Aktivieren Sie die Wählen Sie den Display-Status aus, der verwendet Tastaturfunktion.
{AUTOM.}, um den Ventilator gemäß der Display- Netzwerkname Temperatur ein- oder auszuschalten. Bei einer Verbindung mit mehreren Displays können Sie jedes Display für eine einfache HINWEISE: Identifikation umbenennen. • Die Standardoption {AUTOM.} star tet den Verwenden Sie die Bildschirmtastatur oder das Ventilator, wenn eine Temperatur von 60 °C Tastenfeld auf der Fernbedienung zur Eingabe des (140 °F) erreicht ist.
Seite 41
Aufrufen des Videomodus die Taste [INPUT] (Eingang). Stellen Sie zudem sicher, dass der Computer angeschlossen ist. • Wenn horizontal synchrone Signale im RGB-Modus unregelmäßig wirken, prüfen Sie bitte den Energiesparmodus des Computer bzw. die Verkabelung. • Die Tabelle der Anzeigeeinstellungen entspricht den IBM/VESA-Standards und basier t auf dem analogen Eingang.
Reinigung und Problemlösung 8.1. Reinigung Vorsicht bei Verwendung des Anzeigegerätes • Halten Sie Hände, Gesicht und Gegenstände von den Belüftungsöffnungen des Anzeigegerätes fern. Die Oberseite des Anzeigegerätes wird durch die hohe Temperatur der Abluft, die durch die Belüftungsöffnungen austritt, üblicherweise sehr heiß. Wenn Sie Körper teile zu nah an diese Stellen bringen, können Verbrennungen und Verletzungen auftreten.
8.2. Troubleshooting Symptom Mögliche Ursache Lösung Es wird kein Bild angezeigt 1. Das Netzkabel ist nicht 1. Schließen Sie das Netzkabel an. angeschlossen. 2. Stellen Sie sicher, dass der 2. Der Netzschalter an der Netzschalter eingeschaltet ist. Rückseite des Anzeigegerätes ist 3.
Einige Bildelemente leuchten Einige Pixel des Anzeigegerätes Dieses Anzeigegerät wurde unter nicht auf leuchten möglicherweise nicht auf. Verwendung einer extrem for tschrittlichen Präzisionstechnologie hergestellt: Dennoch weisen manche Anzeigegeräte inaktive Pixel auf. Dies ist keine Fehlfunktion. Nachbilder können auch Ein Standbild wird längere Zeit Achten Sie darauf, dass Standbilder dann noch gesehen werden, angezeigt...
10. RS232 Protocol 10.1. Introduction This document describes the hardware interface spec and software protocols of RS232 interface communication between ViewSonic Commercial TV / Digital Signage and PC or other control unit with RS232 protocol. The protocol contains three sections command: •...
10.3. Protocol 10.3.1. Set-Function Listing The PC can control the TV/DS for specific actions. The Set-Function command allows you to control the TV/ DS behavior in a remote site through the RS232 port. The Set-Function packet format consists of 9 bytes. Set-Function description: Length: Total Byte of Message excluding “CR”.
Seite 49
Example2: Set Brightness as 176 for TV-02 and this command is NOT valid Send (Hex Format) Command Name Length Command Value1 Value2 Value3 Type 0x30 0x38 0x73 0x24 0x31 0x37 0x36 0x0D 0x32 Reply (Hex Format) Command Name Length Type 0x30 0x34 0x2D...
Seite 50
Optional function Set Function Length Command Command Value Range Comments Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Contrast 000 ~ 100 Sharpness 000 ~ 100 Color & 000 ~ 100 Tint ‘ 000 ~ 100 000: Normal 001: Warm Color mode 002: Cold 003: Personal...
Seite 51
000: UP 001: DOWN 002: LEFT 003: RIGHT Key Pad 004: ENTER 005: INPUT 006: MENU/(EXIT) 007: EXIT 000: OFF Tiling-Mode (for video wall) 001: ON Tiling- 000: OFF (for video wall) Compensation 001: ON Bezel width compensation (for video wall) Tiling-H by V 01x~09x: H 1.
10.3.2. Get-Function Listing The PC can interrogate the TV/DS for specific information. The Get-Function packet format consists of 9 bytes which is similar to the Set-Function packet structure. Note that the “Value” byte is always = 000 Get-Function description: Length: Total Byte of Message excluding “CR”.
Seite 53
Reply (Hex Format) Command Name Length Command Value1 Value2 Value3 Type 0x30 0x38 0x72 0x62 0x30 0x36 0x37 0x0D 0x35 Example2: Get Brightness from TV-05, but the Brightness command ID is error and it is NOT in the command table. Send (Hex Format) Command Name...
Seite 54
Get function table: Basic function Command Response Range Command Get Function Length Comments Type Code (ASCII) Code (Hex) (Three ASCII bytes) Get-Contrast 000 ~ 100 Gets Contrast value Get-Brightness 000 ~ 100 Gets Brightness value Get-Sharpness 000 ~ 100 Gets Sharpness value Get-Color 000 ~ 100 Gets Color value...
000: OFF Get-PIP mode 001: PIP (POP) 002: PBP Get-PIP input 000 ~ See Set-input select 000: OFF Get-Tiling Mode (for Video wall) 001: ON Get-Tiling 000: OFF (for Video wall) Compensation 001: ON Bezel width compensation (for Video wall) Get-Tiling H by V 01x~09x: H monitors 1.
Seite 56
Code (HEX) RECALL (LAST) INFO (DISPLAY) ASPECT (ZOOM, SIZE) VOLUME UP (+) VOLUME DOWN (-) MUTE CHANNEL/PAGE UP (+)/ BRIGHTNESS+ CHANNEL/PAGE DOWN (-)/ BRIGHTNESS- POWER SOURCES (INPUTS) SLEEP MENU DOWN LEFT (-) RIGHT (+) OK (ENTER, SET) EXIT ■ (F1) GREEN ■...
Seite 57
NOTE: This IR-pass-through code is different from the RCU key code. Special control sequence for POWER key under IR-pass through mode. 2-1. When TV/DS is OFF and receives the IR POWER code: TV/DS will turn itself on, then forward the POWER code to the host via RS232.
Weitere Informationen Kundendienst Für technische Unterstützung oder Kundendienst für Ihr Gerät sehen Sie bitte in der unten stehenden Tabelle nach, oder wenden Sie sich an Ihren Händler. HINWEIS: Sie müssen die Produktseriennummer angeben. Land/Region Website Telefone E-mail www.viewsoniceurope. www.viewsoniceurope. Deutschland service_deu@viewsoniceurope.com com/de/ com/de/support/call-desk/...
Produkt ersetzen. Ersatzprodukte oder -teile können reparierte oder überholte Teile und Komponenten enthalten. Gültigkeitsdauer der Garantie: ViewSonic LCD kommerzielle Anzeigen werden für 3 Jahre für alle Teile ausschließlich der Lichtquelle und 3 Jahre für Arbeit nach den ersten Kunde Erwerb gewährleistet. Die Garantie gilt für folgende Personen: Diese Garantie gilt nur für den Ersterwerb durch den Endverbraucher.
Seite 60
Marktgängigkeit und der eignung für einenbestimmten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden, Störungen von...
