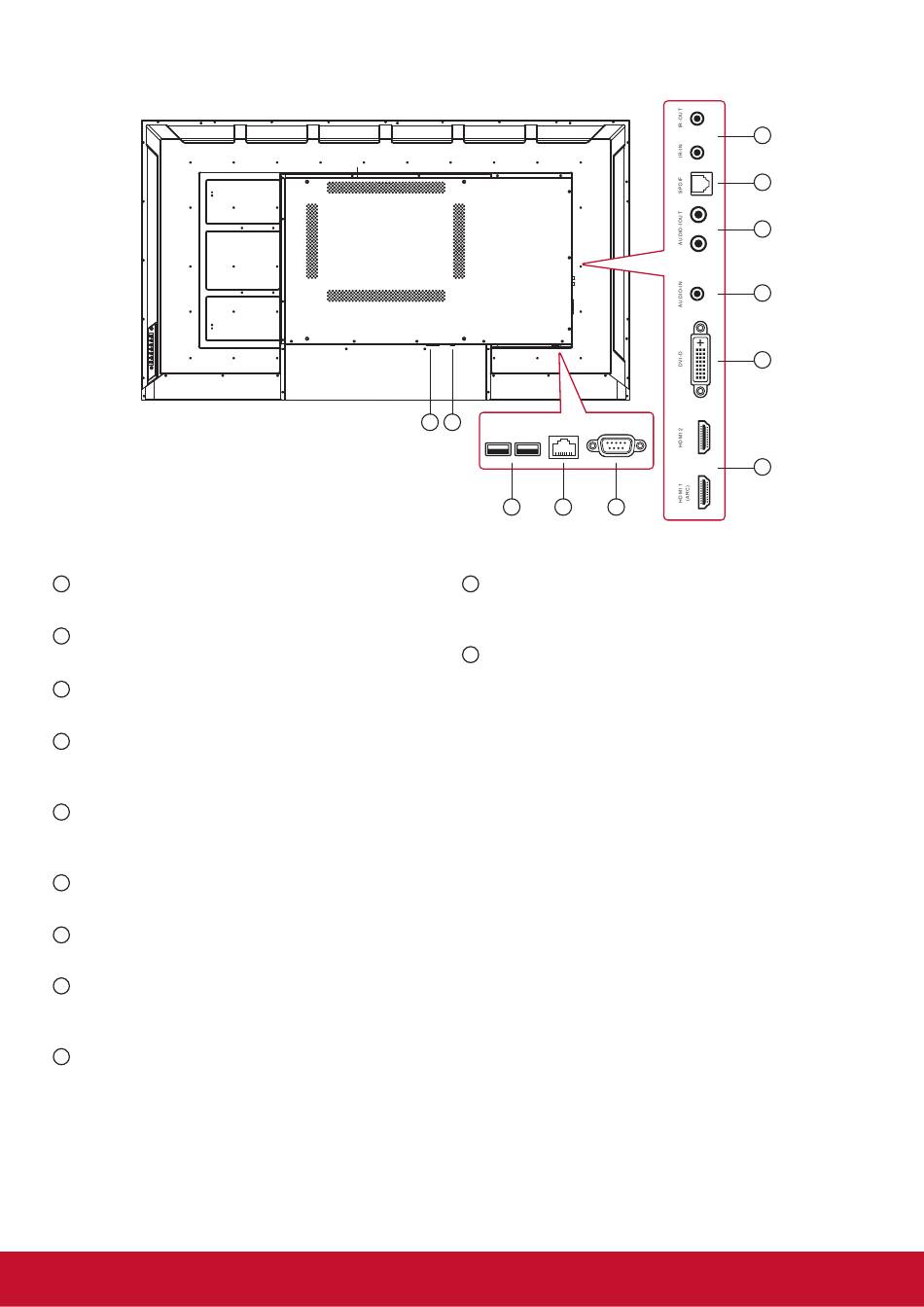

2.2. Ein- und Ausgänge
Hauptschalter
1
Zum vollständigen Ein- und Ausschalten.
Netzanschluss
2
Zum Anschluss an die Steckdose.
USB-Port
3
Zum Anschließen Ihres USB-Speichergerätes
LAN
4
LAN-Steuerfunktion zur Verwendung des
Fernbedienungssignals von der Zentrale.
RS-232-Eingang
5
RS232C-Netzwerkeingang zum Durchschleifen
serieller Signale.
HDMI 1 (ARC) / HDMI 2
6
HDMI-Port (Video und Audio).
DVI-D IN
7
DVI-D-Videoeingang.
PC LINE IN
8
Audioeingang von DVI-Quelle (3,5-mm-
Stereoklinkenbuchse).
AUDIO OUT
9
Audioausgang an externes AV-Gerät.
1 2
USB 1 USB 2 LAN
3 4
SPDIF OUT
10
Digitaler Audiosignalausgang zum Anschließen an
Ihrem externen AV-Gerät.
IR-Ausgang / IR-Eingang
11
IR-Signalausgang/-eingang zum Durchschleifen von
Signalen.
Hinweise:
• Der Fernbedienungssensor dieses
Anzeigegerätes hört auf zu arbeiten, wenn der
[IR-Eingang] verbunden ist.
• Beachten Sie zur Fernsteuerung Ihres
A/V-Gerätes über dieses Display Seite 14 zur
Herstellung einer IR-Passthrough-Verbindung.
