Non riparare una lama deformata o altrimenti danneggiata, sostituirla immediatamente.
Quando si manipolano le lame, indossare guanti da lavoro spessi.
Procedura di affilatura:
Rimuovere il contenitore dell'erba, inclinare la macchina sul lato destro e sostenerla con gli appositi supporti. Si
consiglia di richiedere l'assistenza di un'altra persona quando si inclina la macchina onde evitare di danneggiare
parte della macchina o provocare lesioni.
Svitare entrambe le lame e pulirle.
Innanzitutto, affilare le lame con un'affilatrice e quindi con un limatore.
6.3.6a
Sull'elemento tagliaerba a tre lame da 110 cm, ciascuna coppia di lame è fissata con 3 bulloni (le lame non sono
munite di perni di sicurezza). Consigliamo di marcare le lame prima di rimuoverle per evitare problemi durante il loro
riposizionamento.
Non affilare le lame direttamente sull'elemento tagliaerba.
Dopo l'affilatura, non reinstallare subito le lame, ma controllarne l'equilibratura. Si veda la procedura più avanti.
Prima di reinstallare le lame, controllare la condizione dei perni di sicurezza che servono a proteggere l'elemento
tagliaerba. Se i perni di sicurezza risultano danneggiati, occorre sostituirli immediatamente. I perni di ricambio sono
forniti in dotazione con la macchina.
Dopo aver controllato l'equilibratura e i perni di sicurezza, avvitare di nuovo le lame. Al momento dell'installazione, verificare che
le lame non siano rivolte verso l'alto all'interno del corpo dell'elemento tagliaerba. Non invertire la sinistra con la destra. La lama
destra ha il filetto tendente a sinistra.
Carefully tighten the fastening bolts using a torque wrench using the prescribed tightening torque of
raggiunge esattamente quando la molla posta tangenzialmente sotto il bullone di montaggio della lama risulta completamente
compromessa. A questo punto, non si deve serrare ulteriormente la vite.
Prestare molta attenzione al livellamento e al bilanciamento delle lame. La vibrazione di lame non livellate e bilanciate potrebbe
danneggiare il motore o l'elemento di taglio.

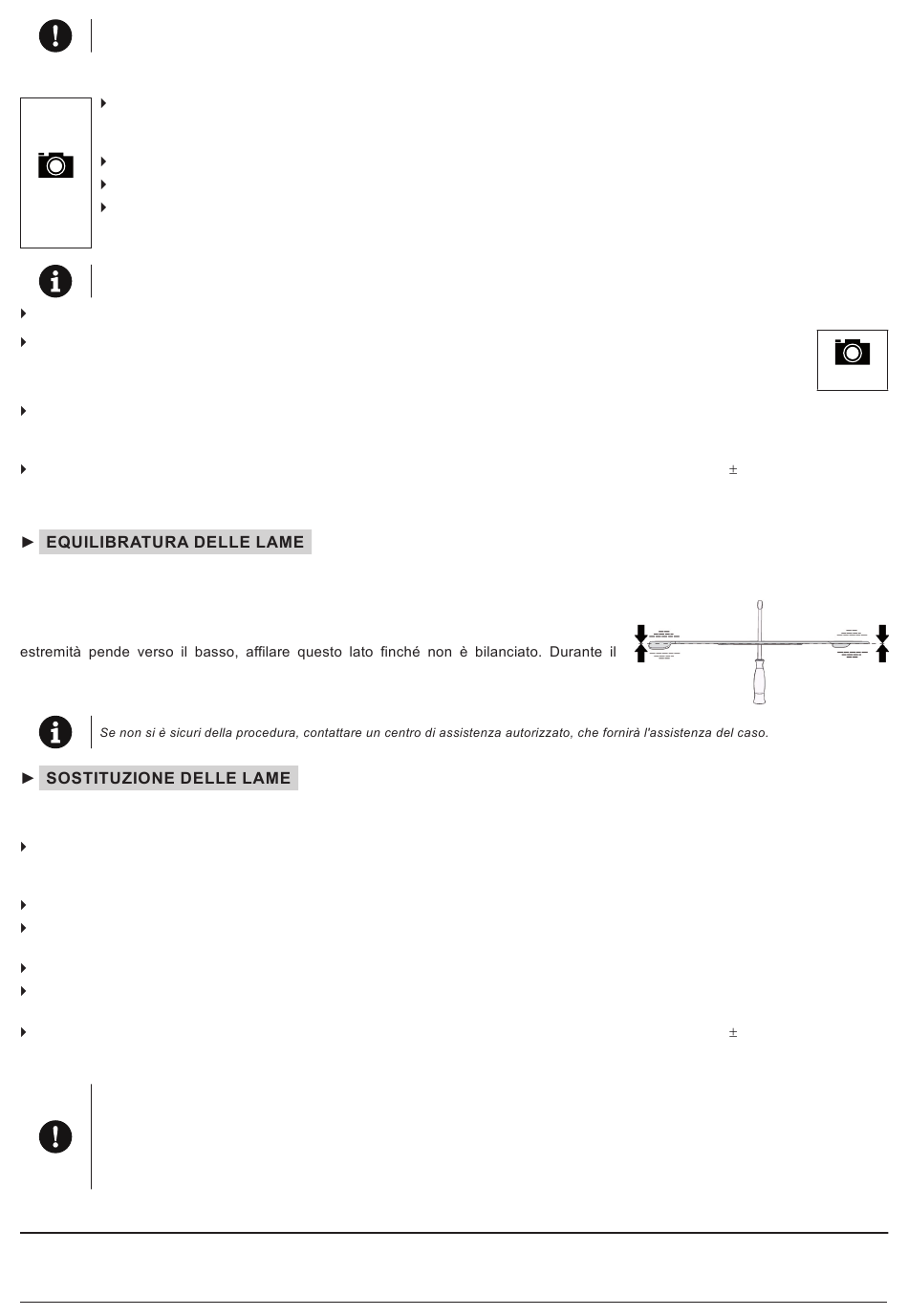

Durante il bilanciamento, inserire il cacciavite nel foro di centramento e impostare la lama
in posizione orizzontale. Se la lama rimane in questa posizione, è bilanciata. Se una delle
bilanciamento tramite affilatura, non accorciare la lunghezza della lama! Lo sbilanciamento
statico consentito non può superare 2g.
Se le lame sono danneggiate a causa di un uso frequente e non possono essere equilibrate o affilate correttamente, devono essere
sostituite. Procedere nel seguente modo:
Rimuovere il contenitore dell'erba, inclinare la macchina sul lato destro e sostenerla con gli appositi supporti. Si consiglia di
richiedere l'assistenza di un'altra persona quando si inclina la macchina onde evitare di danneggiare parte della macchina
o provocare lesioni.
Svitare entrambe le lame.
Prima di installare nuove lame, controllare la condizione dei perni di sicurezza che servono a proteggere l'elemento tagliaerba. Se
i perni di sicurezza risultano danneggiati, occorre sostituirli immediatamente.
Controllare che le lame siano equilibrate, si veda sopra.
Avvitare le nuove lame. Al momento dell'installazione, verificare che le lame non siano rivolte verso l'alto all'interno del corpo
dell'elemento tagliaerba. Non invertire la sinistra con la destra. La lama destra ha il filetto tendente a sinistra.
Carefully tighten the fastening bolts using a torque wrench using the prescribed tightening torque of
raggiunge esattamente quando la molla posta tangenzialmente sotto il bullone di montaggio della lama risulta completamente
compromessa. A questo punto, non si deve serrare ulteriormente la vite.
Appena le lame incontrano un oggetto duro, è necessario fermare immediatamente il motore e controllarle! I perni di
sicurezza potrebbero essere danneggiati o rotti.
Quando si manipolano le lame, indossare guanti da lavoro spessi.
Utilizzare esclusivamente lame consigliate dal produttore o dal fornitore del trattorino tosaerba. L'uso di lame e/o parti di
fissaggio non consigliate potrebbe provocare risultati di taglio non corretti, danni alla macchina e anche lesioni personali
qualora dovessero staccarsi durante il funzionamento.
6.3.7 ELEMENTO TAGLIAERBA - ISPEZIONE ED EQUILIBRATURA
Per ottenere risultati di taglio ottimali, l'elemento tagliaerba deve essere impostato all'altezza di taglio corretta ed entrambi i lati
dell'elemento tagliaerba devono essere in piano.
Prima di eseguire la regolazione:
201
6.3.6b
30 3 Nm. Tale torsione si
