Modus-Auswahl
Der StromPi besitzt zwei verschiedene Betriebszustände.
Im „WIDE"-Modus kann dieser sowohl von der, an dem WIDE-Range Spannungseingang
anliegenden, Spannungsquelle im Bereich von 6V-36V betrieben und gestartet werden, als
auch von dem auf der Oberseite mit „IN" gekennzeichneten Micro-USB Anschluss.
Die Spannungsquelle am Micro-USB Anschluss wird hierbei bevorzugt:
Sollte diese angeschlossen und verfügbar sein, so bezieht der StromPi seinen Strom über
diesen Weg – fällt diese aus, so schaltet der StromPi stufenlos auf den WIDE-Range
Anschluss.
Diese Funktion ist vor allem bei Einsatzgebieten, wie z.B. in Fahrzeugen (Auto, LKW, Schiff)
oder im mobilen Batterie-Betrieb sinnvoll.
Der Unterschied zu dem USV-Modus ist, dass der StromPi nur von dem Micro-USB Anschluss
gestartet werden kann. Im Falle eines Ausfalls, wird auch hier erwartungsgemäß auf die
WIDE-Range Quelle geschaltet.
Der Vorteil im USV-Modus besteht darin, dass dieser besonders batterieschonend arbeitet,
um eine möglichst lange Zuverlässigkeit zu gewährleisten. So benötigt der StromPi im
USV-Modus von einer angeschlossenen Batterie nur ca. 20µA – 80µA
Beispiel: Bei einem handelsüblichen 3200mAh LiPo- Akku 7,2V im aufgeladenen Zustand,
sollte nach mehr als 1 Jahr (hängt von Witterung, Temperatur, Verarbeitung der Batterie ab)
noch Kapazität für einen Überbrückungsbetrieb vorhanden sein.

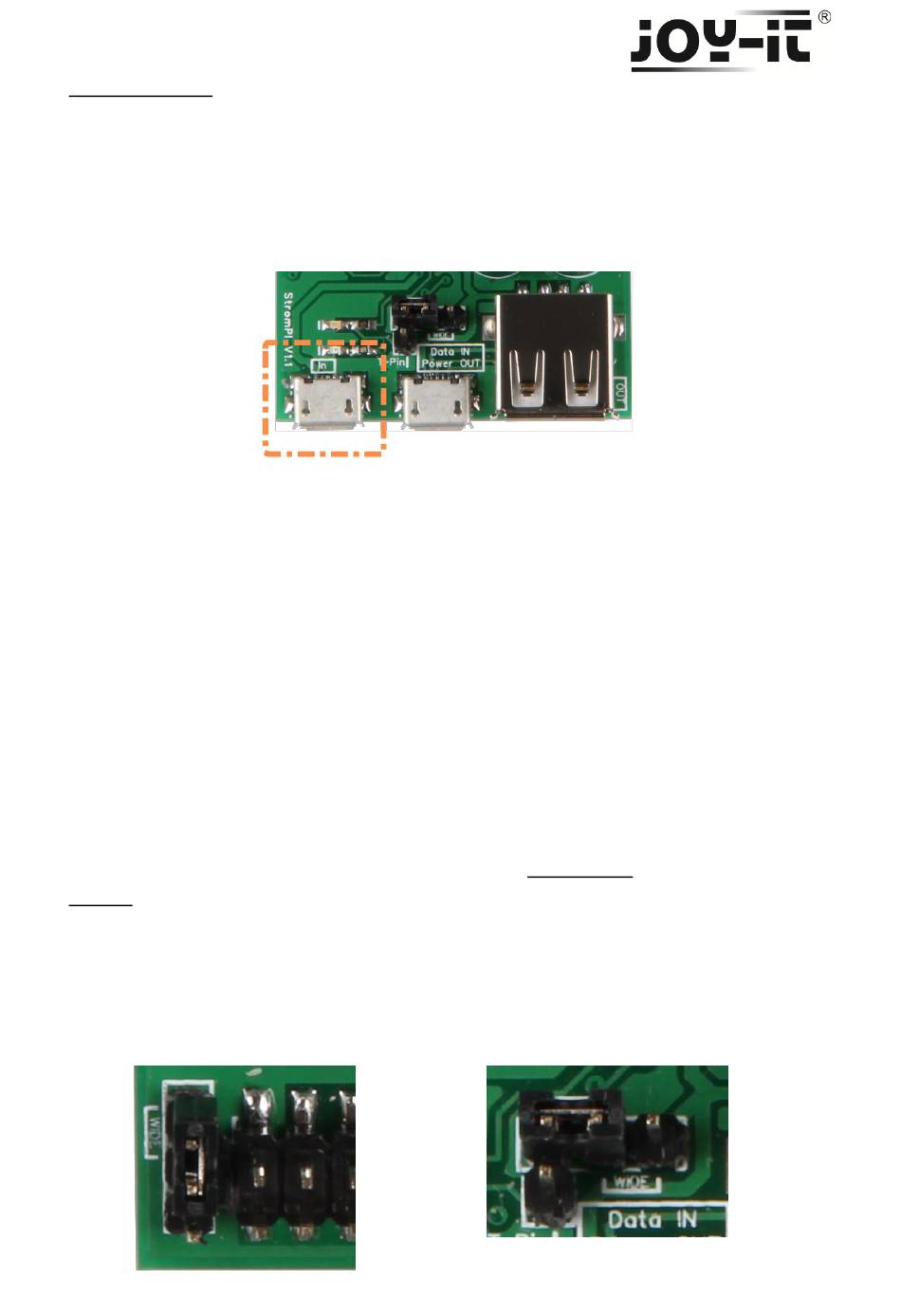

Die beiden Betriebszustände können mittels der beiden Jumper auf der Oberseite
ausgewählt werden – bitte achten Sie hierbei auf die Markierungen auf der Platine.
®
