Abb.01
A
B
C

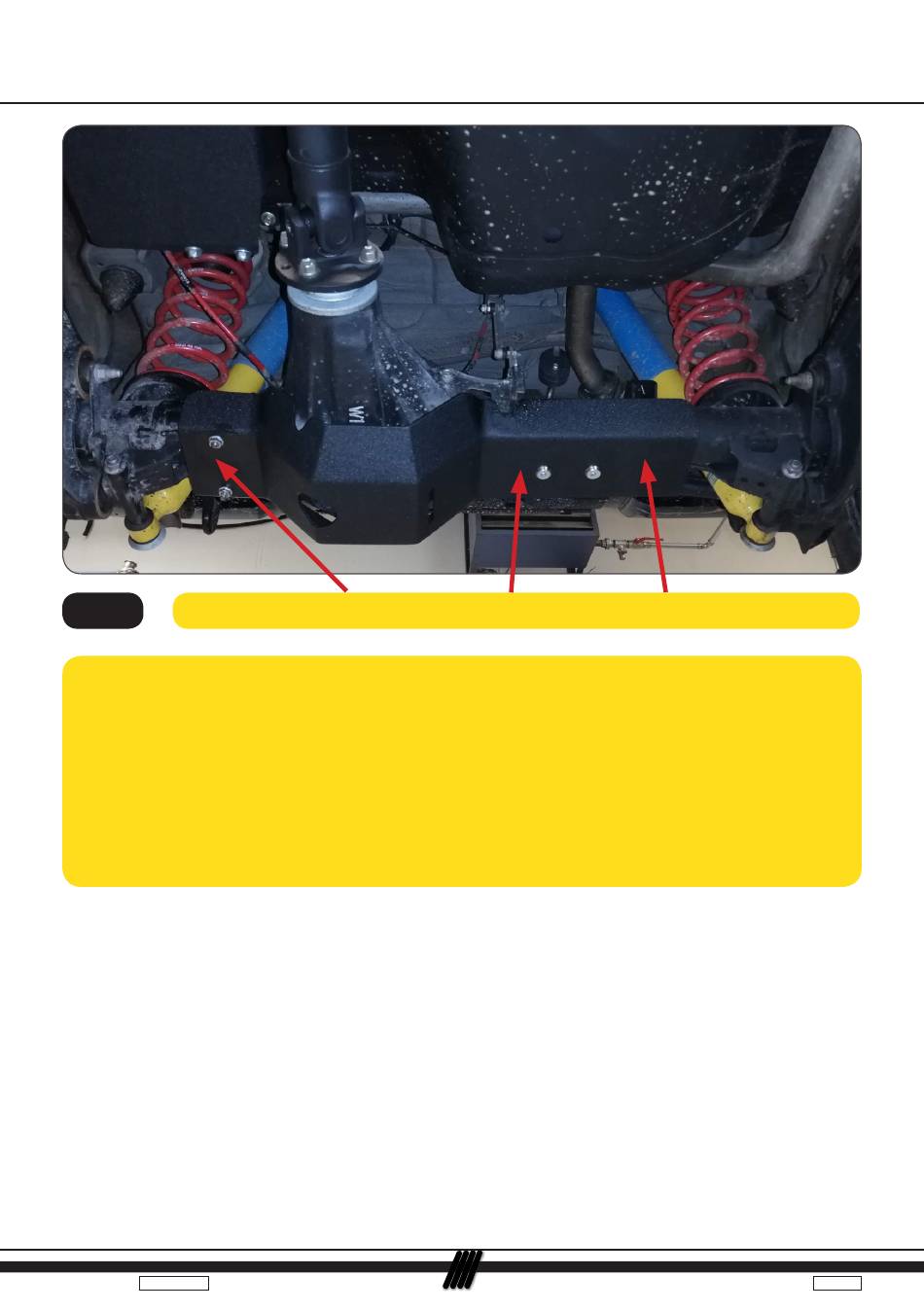

Schutzplatte unter Hinterachse wie in Abb.01 gezeigt platzieren. M6x20mm in Position Abb.01:B einschrauben,
diese müssen in die Öffnungen der Hinterachse treffen. Dann mit den mitgelieferten Bügelschrauben befestigen.
Verwende Schraubensicherung (Loctite 243 oder Ähnlich) und ziehe die Bügelschrauben mit 20N/mm
fest. M6
2
Schrauben mit dem Drehmoment auf der letzten Seite dieser Anleitung festziehen. Prüfe bei jeder Inspektion ob
alle Schrauben fest sind.
Place the skid plate under the rear axle like shown in Abb.01, insert the M6x20mm in position Abb.01:B. They
must point into the cutouts in the axle. Then fix the skid plate with the bent bolts. Use bolt glue (Loctite 243 or
similar) to secure the nuts. Torque down the bent bolts with 20N/mm
. Torque down the M6 bolts with the torque
2
value given in the table on the last page of this manual. At every inspection check all bolts for proper hold.
Datum / date:
24.06.2019
Seite / page:
4
6
|
