Einbauanleitung
| Mounting instructions

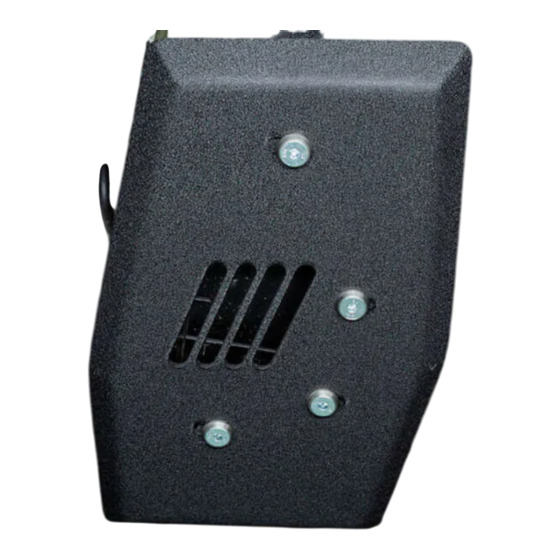

Aktivkohlefilter Unterfahrschutz Suzuki Jimny GJ /
carbon filter skid plate Jimny GJ
Modell
| Model
HUFJIMII11
Trägerfahrzeug: Suzuki Jimny GJ 10/2018 –
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 60 Minuten
fits: Suzuki Jimny GJ manufacturing year 10/2018 and following
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 60 minutes
w w w . h o r n t o o l s . c o m
Werbung
Verwandte Anleitungen für Horn Tools HUFJIMII11
Inhaltszusammenfassung für Horn Tools HUFJIMII11
- Seite 1 Aktivkohlefilter Unterfahrschutz Suzuki Jimny GJ / carbon filter skid plate Jimny GJ Modell | Model HUFJIMII11 Trägerfahrzeug: Suzuki Jimny GJ 10/2018 – Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 60 Minuten...
- Seite 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne! If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Seite 3 Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Unterfahrschutz HUFJIMII11_main skid plate vorderer Halter HUFJIMII11_front_bracket front bracket hinterer Halter HUFJIMII11_rear_bracket rear bracket seitlicher Halter HUFJIMII11_side_bracket side bracket Schraubenliste | boltlist Artikel Größe Länge Schraubenklasse Kopfform Oberfläche Norm Anzahl article...
- Seite 4 Technische Änderungen vorbehalten / technical changes reserved Einbauanleitung | manual Im ersten Schritt muss die originale Abdeckung des Aktivkohlefilters demontiert werden Abb. 1. In the first step, the original cover of the carbon filter must be removed Abb. 1. Abb. 1: originale Abdeckung / original cover Danach wird der vordere Halter mit dem Auto verschraubt Abb.
- Seite 5 Nun wird der seitliche-, sowie der hintere Halter montiert. Verwende für den seitlichen Halter die M6x20mm Schrauben, sowie die passenden Unterlegscheiben und Muttern und für den hinteren Halter, die original Mutter Abb. 3. Now the side and rear bracket is installed. Use the M6x20mm bolts for the side bracket, as well as the matching washers and nuts and for the rear bracket, the original nut Abb.
- Seite 6 Technische Änderungen vorbehalten / technical changes reserved Drehmomenttabelle | torque diagram [torque in Nm] REGELGEWINDE Anziehmoment (N•m) Gewinde M Güteklasse nach DIN 267 10.9 12.9 M 4x0,70 1,02 1,37 M 5x0,80 10,0 M 6x1,00 10,0 15,0 18,0 M 8x1,25 11,0 25,0 36,0 43,0...
- Seite 7 Notizen | Notes Datum / date: 31.05.2022 Seite / page:...
