Einbauanleitung
| Mounting instructions

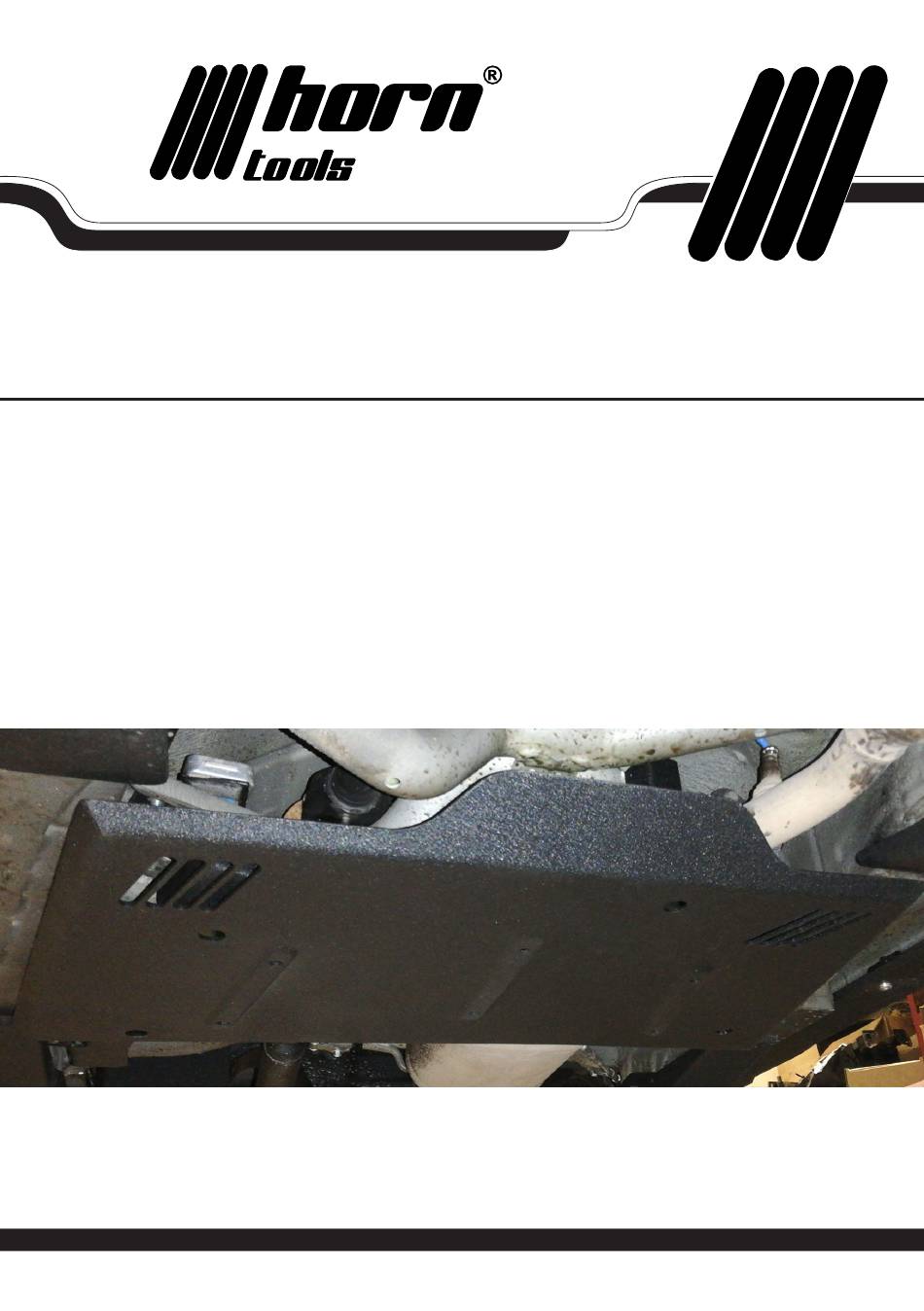

Unterfahrschutz Verteilergetriebe Suzuki Jimny GJ /
skid plate transfer case Suzuki Jimny GJ
Modell
| Model
HUFJIMll10A
Trägerfahrzeug: Suzuki Jimny GJ 10/2018 –
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 90 Minuten
fits: Suzuki Jimny GJ manufacturing year 10/2018 and following
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 90 minutes
w w w . h o r n t o o l s . c o m

Werbung

loading

Verwandte Anleitungen für Horn Tools HUFJIMll10A

Inhaltszusammenfassung für Horn Tools HUFJIMll10A

  • Seite 1 Unterfahrschutz Verteilergetriebe Suzuki Jimny GJ / skid plate transfer case Suzuki Jimny GJ Modell | Model HUFJIMll10A Trägerfahrzeug: Suzuki Jimny GJ 10/2018 – Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 90 Minuten...
  • Seite 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktier uns gerne! If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...

  • Seite 3: Stückliste | Partlist

    Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Unterfahrschutz HUFJIMll10a skid plate Halter01 HUFJIMll10a_bracket01 bracket01 Halter02 HUFJIMll10a_bracket02 bracket02 Halter03 HUFJIMll10a_bracket03 bracket03 Schraubenliste | boltlist Artikel Größe Länge Kopfform Oberfläche Norm Stk. article size length head surface standard quant.
  • Seite 4 Technische Änderungen vorbehalten / technical changes reserved Abb.01 Halter01 eingebaut / bracket01 installed Mit den M8x20mm den Halter 01 in die in Abb.01 gezeigte Position verschrauben. Using the M8x20mm bolts, fix the bracket01 in the position shown in Abb.01. Datum / date: 24.06.2019 Seite / page:...
  • Seite 5 Abb.02 Halter 02 verbaut / bracket02 installed Wieder mit den M8x25mm den Halter02 in die gezeigte Position verschrauben. Again, using the M8x25mm bolts attach the bracket02 to the position shown in Abb.02. Abb.03 / Abb.04 Halter 03 montiert / bracket03 mounted Mit einer M8x20 Schraube den Halter 03 in die gezeigte Position verschrauben (Abb.03 &...
  • Seite 6 Technische Änderungen vorbehalten / technical changes reserved Abb.05 Unterfahrschutz montiert / skid plate mounted Nun kann der Unterfahrschutz mit den Linsenkopfschrauben montiert werden. Wenn die Einbauposition eingerichtet ist, Unterfahrschutz noch einmal demontieren und die Schrauben aller Halter auf das Drehmoment aus der Tabelle auf der letzten Seite dieser Anleitung festziehen.
  • Seite 7 Anzugsdrehmomente, alle Schrauben mit dem angegebenen Drehmoment anziehen. Torque down all bolts in accordance to below guidelines Vorspannkräfte und Anziemomente für Schaftschrauben aus Stahl Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80...
  • Seite 8 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
