Einbauanleitung
| Mounting instructions

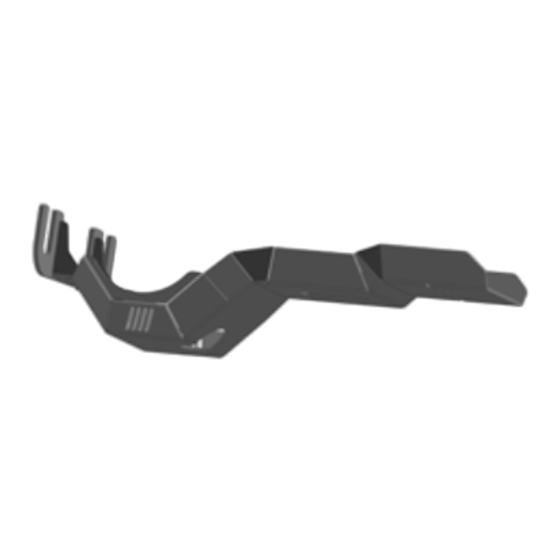

Unterfahrschutz Vorderachse Suzuki Jimny GJ /
skid plate front axle Suzuki Jimny GJ
Modell
| Model
HUFJIMII02
Trägerfahrzeug: Suzuki Jimny GJ 10/2018 –
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 90 Minuten
fits: Suzuki Jimny GJ manufacturing year 10/2018 and following
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 90 minutes
w w w . h o r n t o o l s . c o m
Werbung
Verwandte Anleitungen für Horn Tools HUFJIMII02
Inhaltszusammenfassung für Horn Tools HUFJIMII02
- Seite 1 Unterfahrschutz Vorderachse Suzuki Jimny GJ / skid plate front axle Suzuki Jimny GJ Modell | Model HUFJIMII02 Trägerfahrzeug: Suzuki Jimny GJ 10/2018 – Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 90 Minuten...
- Seite 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktier uns gerne! If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Seite 3 Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Schutzplatte HUFJIMII04 skid plate Bügelschraube HUFJIMII04_bent_bolt bent bolt Schraubenliste | boltlist Artikel Größe Länge Kopfform Oberfläche Norm Stk. article size length head surface standard quant. Sechskant Mutter / nut Verzinkt / galvanized DIN985...
- Seite 4 Technische Änderungen vorbehalten / technical changes reserved Abb.01 Schutzplatte montiert / skid plate in place Wie in Abb.01 gezeigt Schutzplatte über aufgeschweißte Muttern (Abb.01:A) einfahren und mit den beiden Bügelschrauben befestigen. Die längere Bügelschraube (Abb.01:B) kommt neben das Differential. Achte darauf die Bremsleitungen in keinster Weise zu beschädigen! Alle Schrauben mit Schraubenkleber (Loctite 243 oder ähnlich) mit 20 N/mm festziehen.
- Seite 5 Anzugsdrehmomente, alle Schrauben mit dem angegebenen Drehmoment anziehen. Torque down all bolts in accordance to below guidelines Vorspannkräfte und Anziemomente für Schaftschrauben aus Stahl Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80...
- Seite 6 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
