Horn Tools HJIMGJRR20 Einbauanleitung
Dachträger suzuki jimny gj
Quicklinks
Einbauanleitung
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
ACHTUNG!! Der Dachträger ist nicht für ständiges montieren und demontieren gedacht!
Read this manual complete, do not start the installation until you fully understood the manual!
CAUTION!! The roof rack is not meant for constant assembly and disassembly!
| Mounting instructions

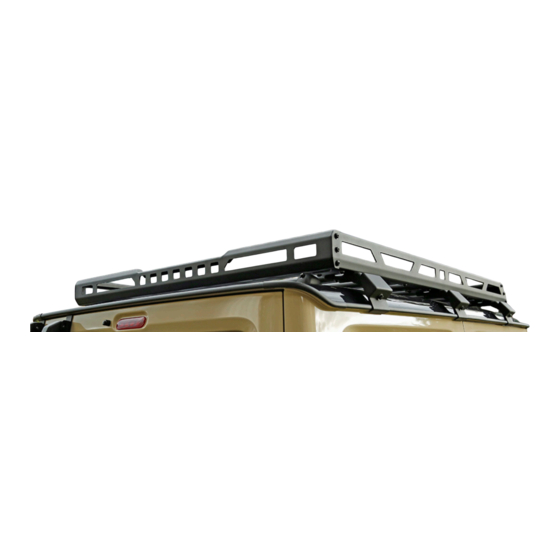

Dachträger Suzuki Jimny GJ
roof rack Suzuki Jimny GJ
Modell
| Model
HJIMGJRR20
Trägerfahrzeug: Suzuki Jimny GJ
Montagezeit: ca. 120 Minuten
fits: Suzuki Jimny GJ
Installation duration: approximate 120 minutes
w w w . h o r n t o o l s . c o m
Verwandte Anleitungen für Horn Tools HJIMGJRR20
Inhaltszusammenfassung für Horn Tools HJIMGJRR20
- Seite 1 Dachträger Suzuki Jimny GJ roof rack Suzuki Jimny GJ Modell | Model HJIMGJRR20 Trägerfahrzeug: Suzuki Jimny GJ Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 120 Minuten ACHTUNG!! Der Dachträger ist nicht für ständiges montieren und demontieren gedacht!
- Seite 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktier uns gerne! If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Seite 3 Dachträger DO‘s and DONT‘s | Roof Rack DO‘s and Dont‘s festzurren/fix km/h festzurren/fix Wenn ein Canopy („Hardtop“) und ein Dachträger auf der Kabine verbaut sind darf die Ladung nicht auf beiden festgebunden werden! Der Dachträger und das Canopy bewegen sich während der Fahrt unabhängig voneinander, das kann zu Schäden an Ladung und Gurten führen! Daher die Ladung nur auf dem Dachträger befestigen, auf dem Canopy lediglich auflegen.
- Seite 4 Technische Änderungen vorbehalten / technical changes reserved Stückliste | partlist Anzahl Bild Beschreibung quantity image description Vordeseite / front side Heckseite/ rear side Seitenteile / side parts Querstrebe/ cross strut Schraubenliste | boltlist Artikel Größe Länge Schraubenklasse Kopfform Oberfläche Norm Anzahl article size...
- Seite 5 Einbauanleitung | Manual Im ersten Schritt, werden die abgebildeten Teile so auf dem Boden aufgelegt. In the first step, the pictured parts are placed on the floor. Im nächsten Schritt, werden die vier Teile mit den M8x20mm Schrauben, M8 Beilagscheiben, sowie den M8 Muttern verschraubt.
- Seite 6 Technische Änderungen vorbehalten / technical changes reserved Nun werden die Querstreben mit den M8x20mm Schrauben, wie auf der Abbildung zu sehen ist, am Rahmen verschraubt. Now screw the cross struts, with the M8x20mm screws, to the frame. Datum / date: 06.11.2019 Seite / page:...
- Seite 7 Im nächsten Schritt werden die Versteifungen, sowie die Dachträgerfüße mit dem Rahmen verschraubt. Dazu werden die M8x25mm Schrauben verwendet. In the next step, the stiffeners, as well as the roof rack feet are bolted to the frame. The M8x25mm screws are used for this.
- Seite 8 Technische Änderungen vorbehalten / technical changes reserved Um den Dachträger am Fahrzeug zu fixieren, müssen nun die 6 Befestigungen (wie abgebildet) mit den Dachträgerfüßen verschraubt werden. To mount the roof rack to the vehicle, the 6 fixings (as shown) must now be bolted to the roof rack feet. Datum / date: 06.11.2019 Seite / page:...
- Seite 9 Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80 2,79 10,9 M 6x1,00 2,96 3,94 13,2 15,4 10,0 15,0 18,0 M 8x1,25 5,42 7,23 16,5...
