Management-Schnittstellen

1.5.1

USB-Schnittstelle

An der USB-Buchse steht eine Schnittstelle für den lokalen Anschluss eines
AutoConfiguration Adapters ACA21-USB zur Verfügung. Er dient zum Spei-
chern/Laden der Konfigurationsdaten und Diagnoseinformationen und zum
Laden der Software.
Abbildung
1 2 3 4

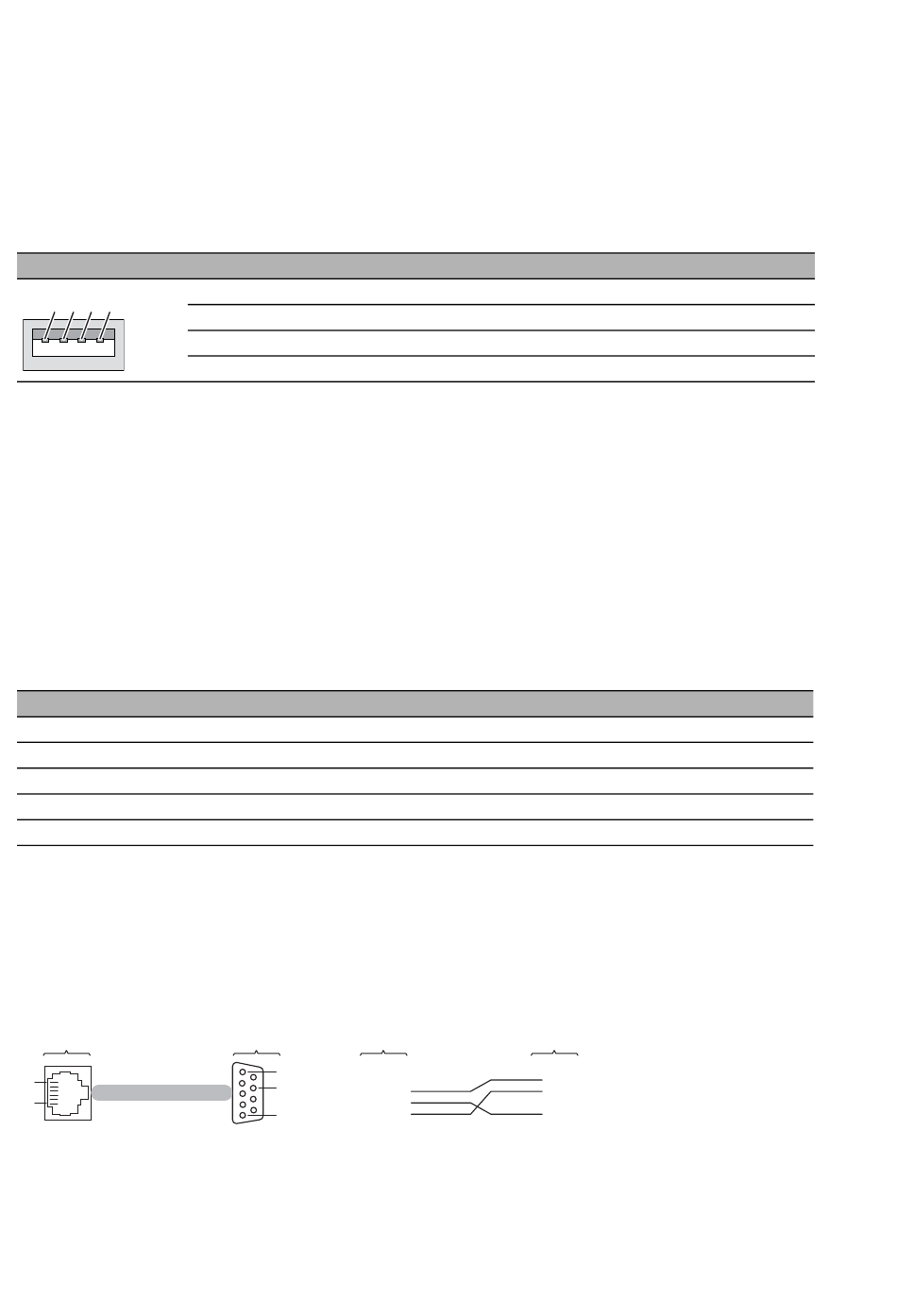

Tab. 11: Pinbelegung der USB-Schnittstelle
1.5.2

V.24-Schnittstelle (externes Management)

Die V.24-Schnittstelle ist als RJ11-Buchse ausgeführt.
Am V.24-Anschluss steht eine serielle Schnittstelle für den lokalen
Anschluss einer externen Managementstation (VT100-Terminal oder PC mit
entsprechender Terminalemulation) oder eines AutoConfiguration Adapters
ACA 11 zur Verfügung. Damit kann eine Verbindung zum Command Line
Interface CLI und zum Systemmonitor hergestellt werden.
Einstellungen VT 100 Terminal
Speed
Data
Stopbit
Handshake
Parity
Das Gehäuse der Anschlussbuchse ist galvanisch mit der Frontblende des
Gerätes verbunden.
Die V.24-Schnittstelle besitzt keine galvanische Trennung von der Versor-
gungsspannung.
RJ11
6
1
Abb. 15: Pinbelegung der V.24-Schnittstelle und des DE9-Steckers
Anmerkung: Das Terminalkabel ist als Zubehör erhältlich.
42
Pin Funktion
1 VCC (VBus)
2 − Data
3 + Data
4 Ground (GND)
DE9
5
8
1
9600 Baud
8 bit
1 bit
off
none
RJ11
CTS 1
n.c. 2
TX 3
GND 4
RX 5
RTS 6
DE9
2
3
5
