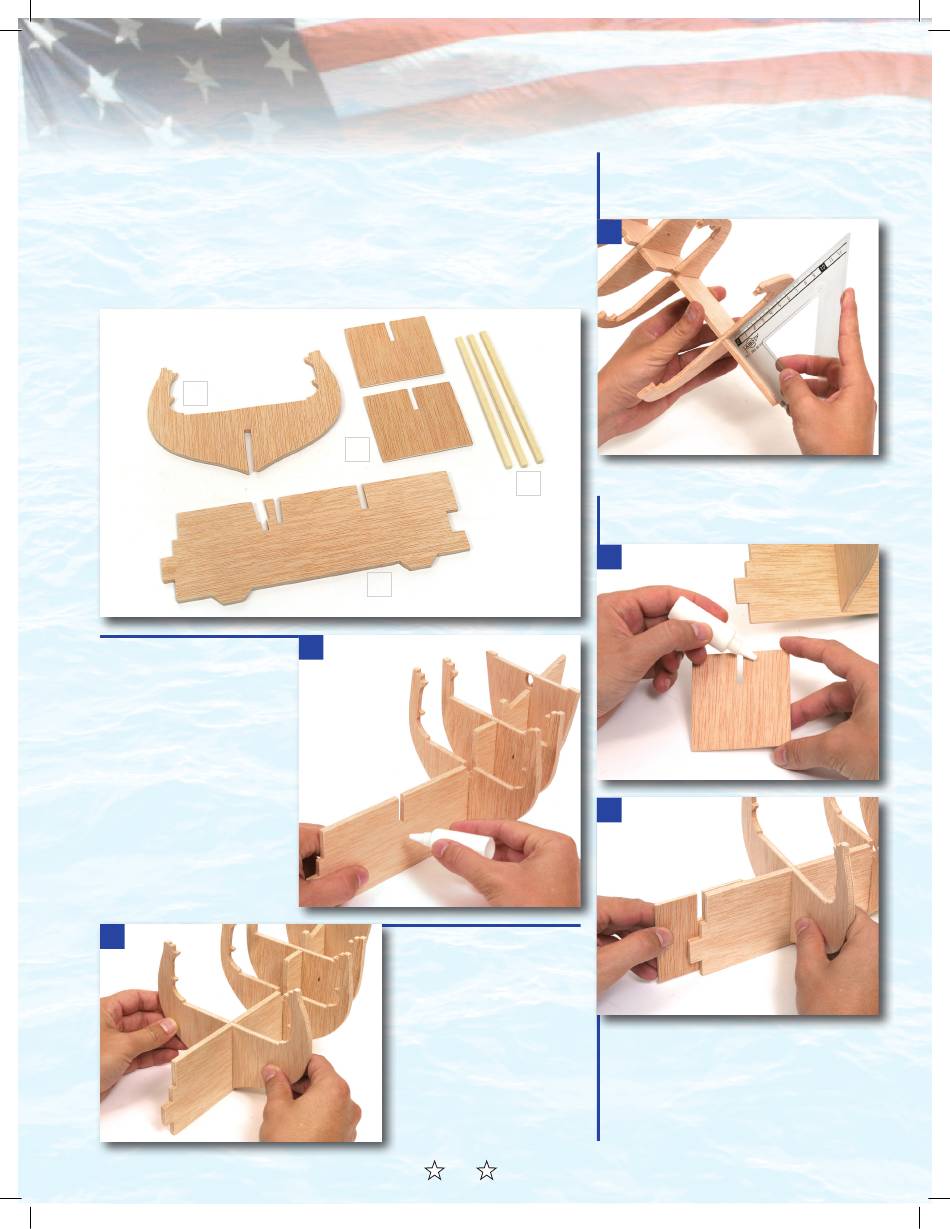

B A U P H A S E : 0 3
Spant, mittlerer Modellkiel,
Decksbalken
1. Spant 4
2. Modellkiel, mittlerer Teil
3. Verstärkungen für Modellkiel
4. Holzleisten, 5 x 5 x 150 mm
1
3A
Beschleifen Sie die Teile,
wie gehabt, um Unebenheiten
zu entfernen Prüfen Sie dann,
ob Spant 4 in den Schlitz
im Modellkiel passt, und
tragen Sie Weißleim auf die
Kontaktfl äche auf.
B
USS CONSTITUTION
3
2
A
3B
Setzen Sie Spant 4
in den Schlitz ein und
drücken Sie ihn fest an.
7
3C
Überprüfen Sie mit einem Geodreieck, ob
der Winkel am Schnittpunkt von Spant und
Modellkiel genau 90° beträgt.
C
4
3D
Tragen Sie etwas Klebstoff auf eine Seite
einer der Verstärkungen auf.
D
E
3E
Leimen Sie die Verstärkung hinten auf eine
Seite des Modellkiels. Richten Sie den Schlitz
in der Verstärkung an der entsprechenden
Aussparung des Modellkiels aus.
