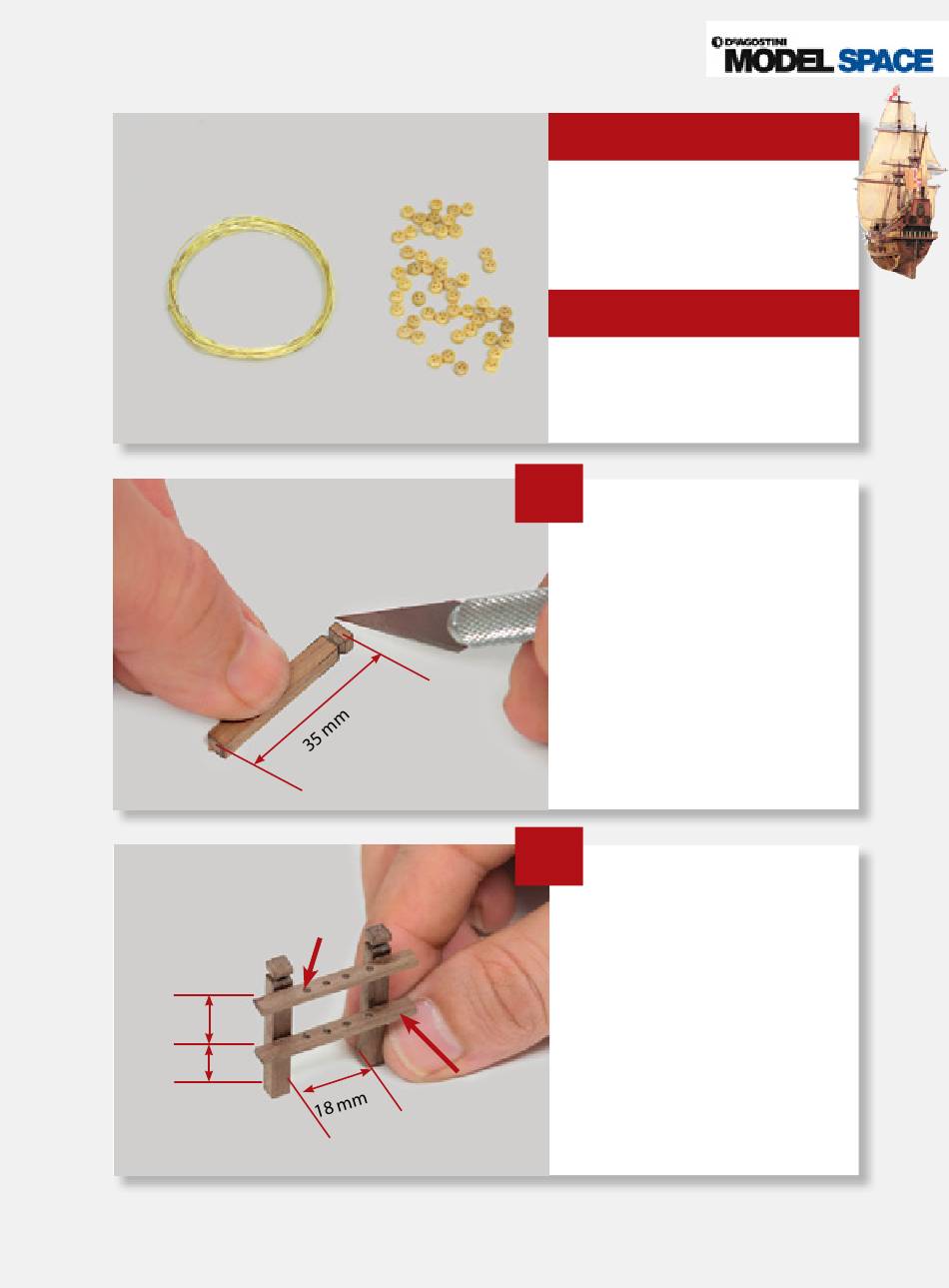

San Felipe: Schritt Für Schritt
1,5 mm
10 mm
10 mm
Jungfern, 5 mm
Messingdraht, 0,5 mm
Werkzeug und Material
Hobbymesser
Lineal
Bohrersatz
a
Für die Pfosten einer Nagelbank
eine 4 x 4-mm-Leiste im Abstand
von 2 und 4 mm zu einem Ende
ringsum markieren. Den 2-mm-
Bereich zwischen den Linien
(siehe Foto) mit scharfer Klinge
keilförmig einkerben. Den Pfosten
auf 35 mm einkürzen, dann einen
zweiten fertigen.
b
Zwei 2 x 4-mm-Leisten auf
jeweils 35 mm ablängen. Die
beiden Pfosten im Abstand von
18 mm nebeneinander aufstellen.
An beiden 35-mm-Leisten je
vier Markierungen setzen, die
innerhalb der Pfosten liegen.
Bohren Sie 1,5-mm-Löcher in
die Markierungen. Leimen Sie
2 x 4 x 35 mm
die Leisten an die Pfosten – und
zwar in den im Foto angegebenen
Abständen.
Ihre Bauteile
Sekundenkleber
Holzbeize
Pinsel
™
289
