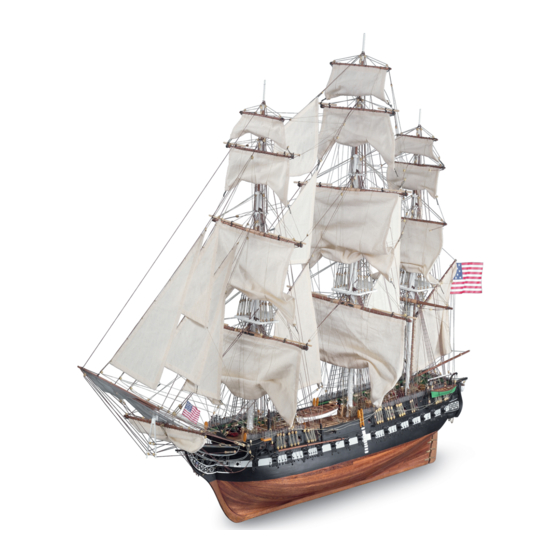

Inhaltszusammenfassung für De Agostini Model Space USS Constitution
- Seite 1 B a u s a t z CONSTITUTION Das älteste noch seetüchtige Kriegsschiff der Welt...
- Seite 2 Decksbalken, vorderes Spardeck Bearbeitung und Design von Continuo Creative, 39-41 North Road, London N7 9DP Herausgegeben in Deutschland von De Agostini Deutschland GmbH, Wexstraße 16, 20355 Hamburg Alle Rechte vorbehalten © 2017 Warnung: Nicht für Kinder unter 14 Jahren geeignet.
- Seite 3 USS CONSTITUTION B A U P H A S E : 0 1 Spant, Modellkiel, vorderes Prüfen Sie, ob alle Teile ineinander-greifen, Stb.-Batteriedeck, Anker und markieren Sie die Position des Spants. Geben Sie Weißleim auf die Kontaktfläche. Überprüfen Sie mit einem Geodreieck, ob der Winkel am Schnittpunkt der Teile genau 90°...
- Seite 4 USS CONSTITUTION Legen Sie die Holzstreifen auf zwei Stücke Klebeband, sodass Sie sie bequem zur Hand haben. Legen Sie die Um die Nägel in der Deckplanken versetzt auf, wie im Bild Beplankung anzudeuten, dargestellt. Verteilen Sie nun eine dünne markieren Sie mit einem Schicht Weißleim gleichmäßig auf dem Bleistift einen Punkt in jeder Deck, das mit der Beplankung abgedeckt...
- Seite 5 USS CONSTITUTION B A U P H A S E : 0 2 Spanten, vorderes Bb.- Überprüfen Sie mit einem Geodreieck, ob Batteriedeck der Winkel am Schnittpunkt von Spant und Modellkiel genau 90° beträgt. 1. Spant 1 2. Spant 3 3.
- Seite 6 USS CONSTITUTION Um die Nägel in der Beplankung anzudeuten, markieren Sie mit einem Bleistift einen Punkt in jeder Ecke der Deckplanken. Bereiten Sie nun weitere 65-mm-Planken aus 0,6 x 5 x 200-mm-Holzleisten wie in Bauphase 1 vor und schwärzen Sie die Kanten mit einem Bleistift.
- Seite 7 USS CONSTITUTION B A U P H A S E : 0 3 Spant, mittlerer Modellkiel, Überprüfen Sie mit einem Geodreieck, ob Decksbalken der Winkel am Schnittpunkt von Spant und Modellkiel genau 90° beträgt. 1. Spant 4 2. Modellkiel, mittlerer Teil 3.
- Seite 8 USS CONSTITUTION Wiederholen Sie die vorigen beiden Schritte, um die zweite Verstärkung gegen die andere Seite zu leimen. Achten Sie darauf, dass die Schlitze in beiden Verstärkungen deckungsgleich sind, und klemmen Sie die beiden Bauteile am Modellkiel fest, damit sie während der Trockenphase nicht verrutschen.
-
Seite 9: Spanten, Vorderes Zwischendeck, Decksbalken
USS CONSTITUTION B A U P H A S E : 0 4 Spanten, vorderes Spant und Kiel müssen während der Trockenphase zueinander rechtwinklig bleiben. Zwischendeck, Decksbalken 1. Spant 5 2. Spant 6 90° 3. Vorderes Zwischendeck 4. Holzleiste, 5 x 5 x 300 mm (Raminholz) Tragen Sie beidseitig unterhalb des nächsten Schlitzes Weißleim auf den Modellkiel auf. - Seite 10 USS CONSTITUTION Setzen Sie, wie gezeigt, Das Deck wieder das vordere Zwischendeck einsetzen und fest an probehalber ein. Es liegt drücken, ggf. während der auf dem Modellkiel auf und Trockenphase beschweren. reicht von Spant 3 bis zum halben Abstand zwischen Spant 5 und 6.
-
Seite 11: Decksbalken, Vorderes Batteriedeck
