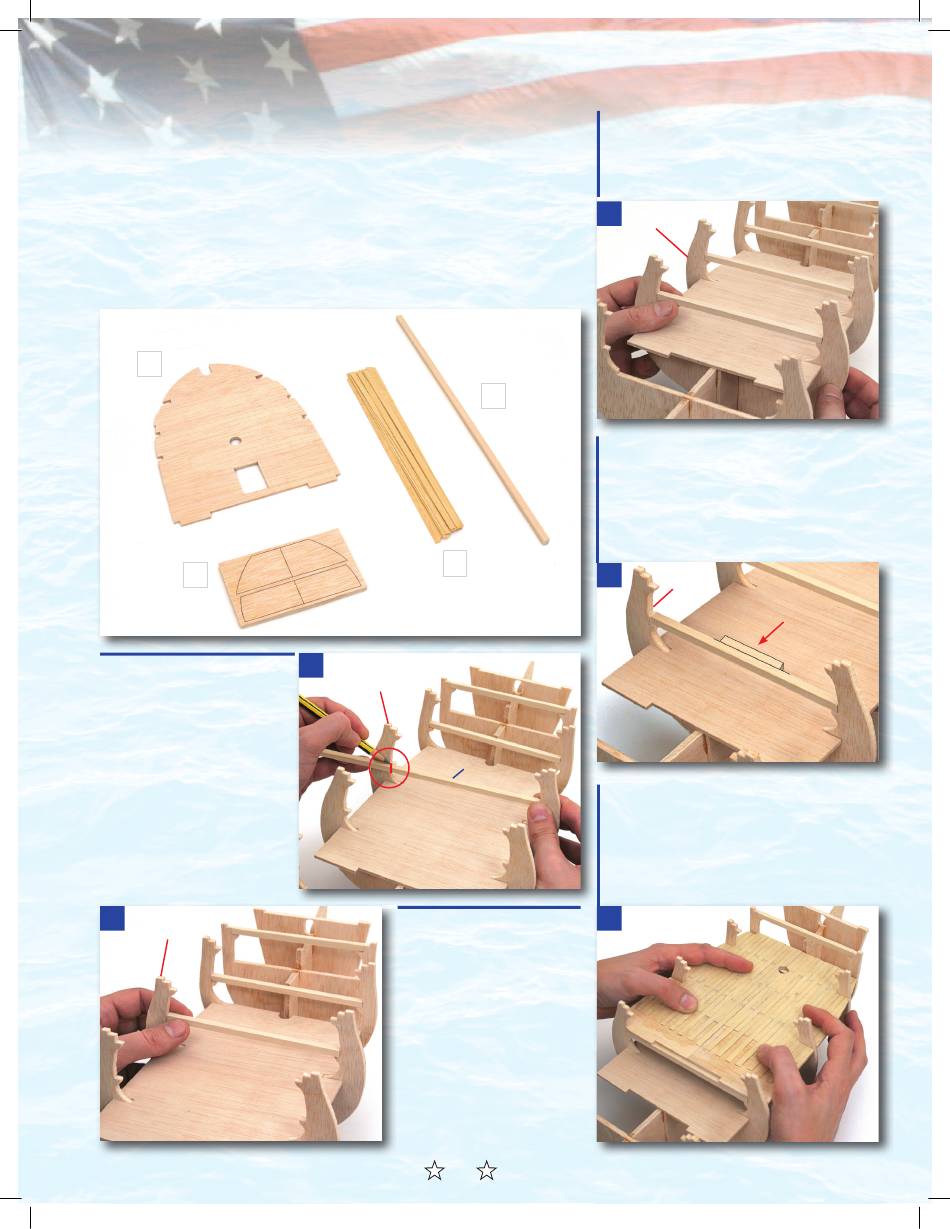

B A U P H A S E : 0 5
Decksbalken, vorderes
Batteriedeck
1. Verstärkungen
2. Vorderes Spardeck
3. Holzleiste, 0,6 x 5 x 200 mm (Raminholz)
4. Holzleiste, 5 x 5 x 300 mm (Raminholz)
2
1
5A
Eine 5 x 5 x 300-mm-
Holzleiste und und auf ihr,
wie im Bild rechts gezeigt,
den inneren Abstand
zwischen den Knien an Spant
4 markieren.
B
4
a
USS CONSTITUTION
3
A
4
a
4
5B
Die als Decksbalken
dienende Leiste
entsprechend einkürzen und
probehalber einsetzen. Falls
der Decksbalken zu lang
sein sollte, bringen Sie ihn
mittels Schleifpapier auf die
nötige Länge. Die Befestigung
erfolgt mittels Weißleim.
11
5C
Aus derselben Raminholzleiste fertigen Sie
einen weiteren Decksbalken; er fi ndet seinen
Platz an den unteren Knien an Spant 5.
C
5
a
4
5D
Der Balken Spant 5 muss durch einen
kürzeren Balken in der Mitte verstärkt werden,
der an der Vorderkante angeleimt wird.
D
5E
Legen Sie die Hälften des Batteriedecks
(Bauphasen 1 und 2) probehalber auf die
soeben montierten Decksbalken an den
Spanten 2 bis 5. Sitzen sie zu stramm oder
lassen sich gar nicht einfügen, erweitern Sie
die Schlitze mithilfe einer Flachfeile.
E
5
a
