AEBI VT450 Vario Prüfbuch

Transporter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

BLT-Aktzahl: 019/13
(BLT-reference number): 019/13
Anmelder
(Registration)
Aebi Schmidt Austria GmbH
Schießstand 4
AT 6401 Inzing / Tirol
BLT Wieselburg
HBLFA Francisco Josephinum
AT 3250 Wieselburg, Rottenhauser Straße 1
blt@josephinum.at, http://blt.josephinum.at

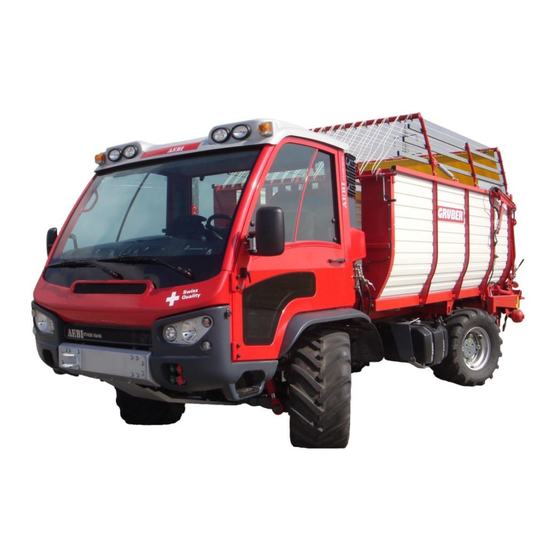

Transporter AEBI VT450 Vario
(Transporter AEBI VT450 Vario)
:
BLT-Protokollnummer: 038/14
(BLT-approval number): 038/14
Hersteller
(Manufacturer)
Aebi & Co. AG Maschinenfabrik
Buchmattstraße 56
CH 3401 Burgdorf
:

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AEBI VT450 Vario

Inhaltszusammenfassung für AEBI VT450 Vario

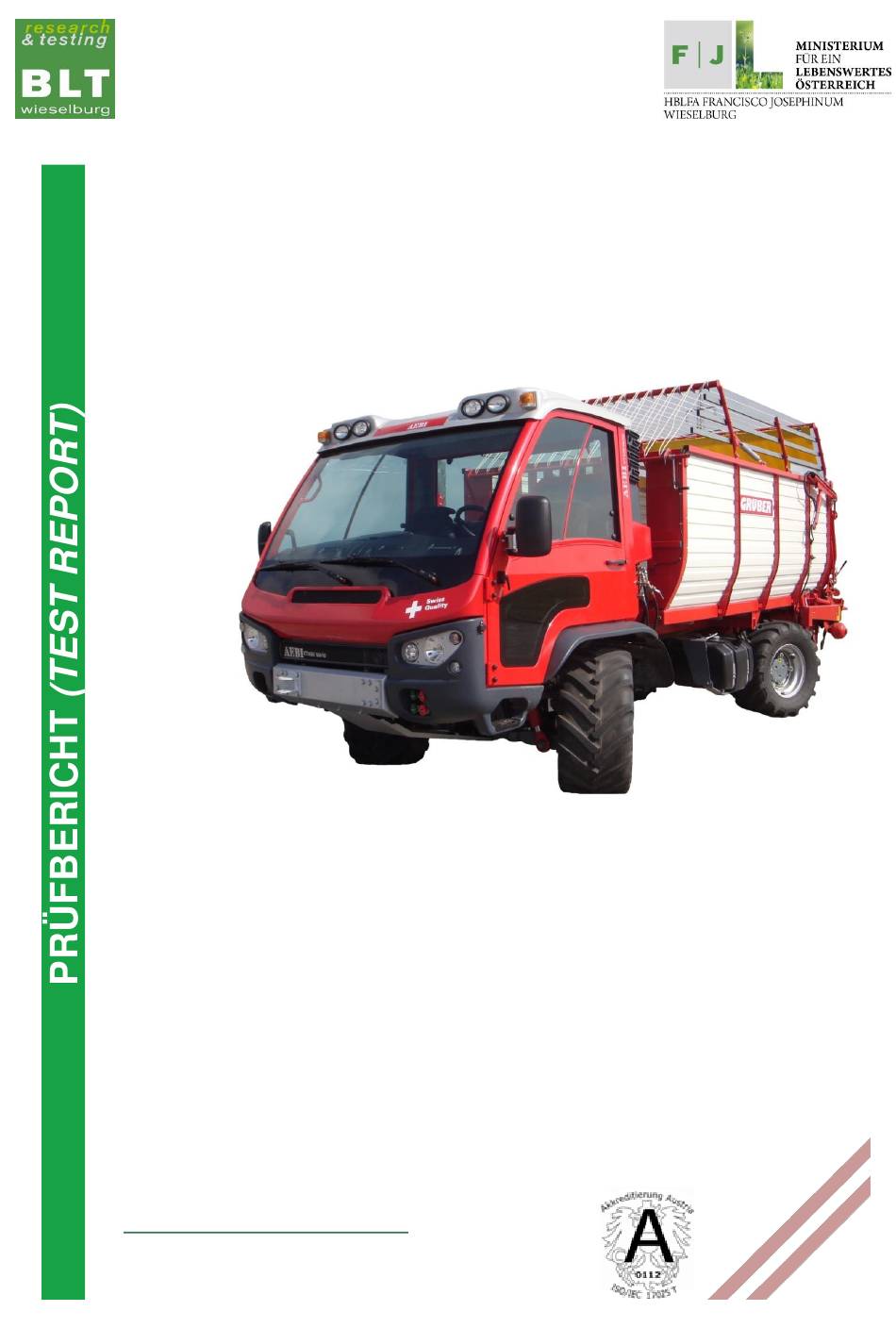

  • Seite 1 BLT-Aktzahl: 019/13 BLT-Protokollnummer: 038/14 (BLT-reference number): 019/13 (BLT-approval number): 038/14 Transporter AEBI VT450 Vario (Transporter AEBI VT450 Vario) Anmelder Hersteller (Registration) (Manufacturer) Aebi Schmidt Austria GmbH Aebi & Co. AG Maschinenfabrik Schießstand 4 Buchmattstraße 56 AT 6401 Inzing / Tirol...
