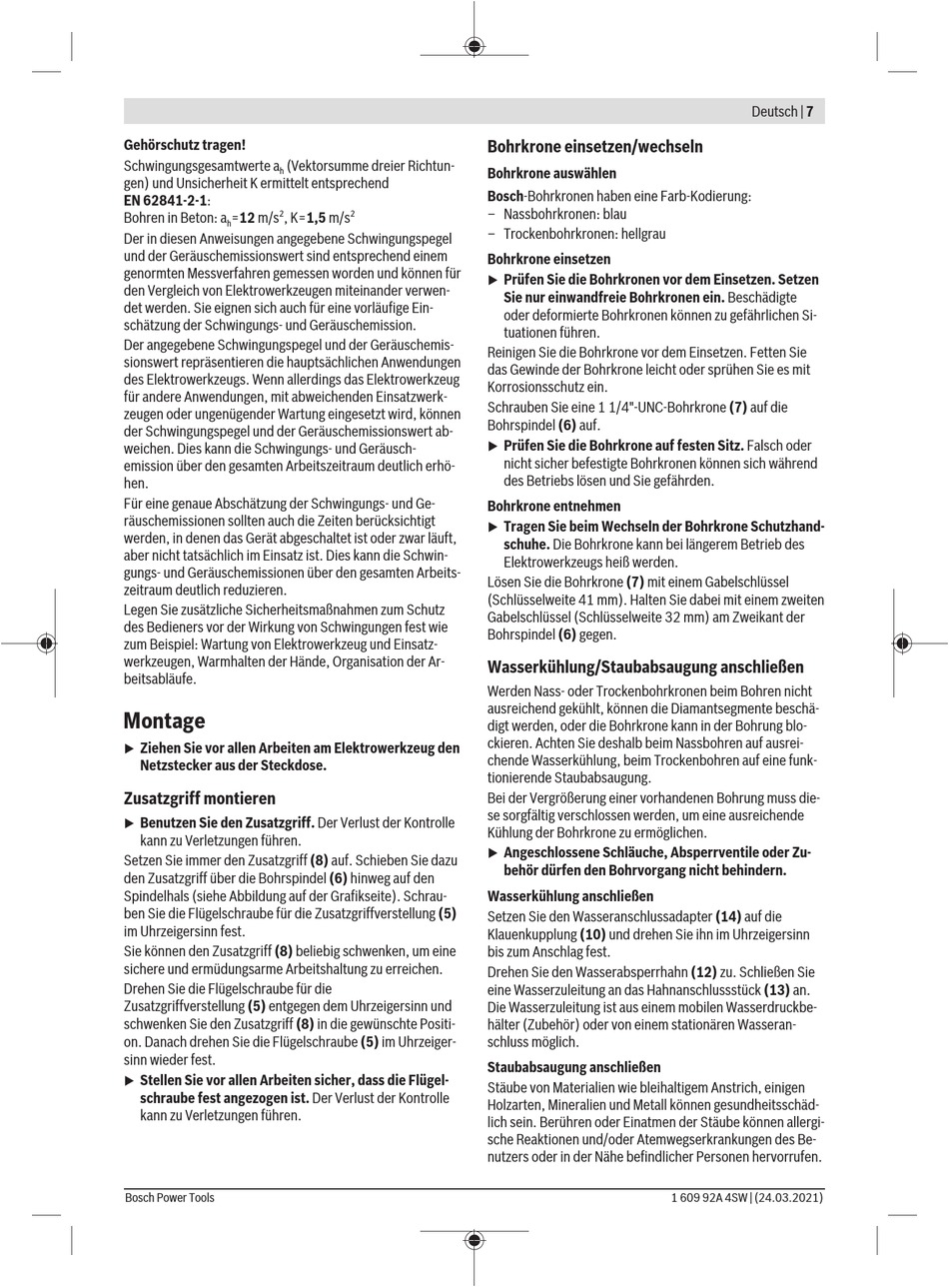

Gehörschutz tragen!
Schwingungsgesamtwerte a (Vektorsumme dreier Richtun-
h
gen) und Unsicherheit K ermittelt entsprechend
EN 62841‑2‑1:
2
Bohren in Beton: a =12 m/s , K=1,5 m/s
h
Der in diesen Anweisungen angegebene Schwingungspegel
und der Geräuschemissionswert sind entsprechend einem
genormten Messverfahren gemessen worden und können für
den Vergleich von Elektrowerkzeugen miteinander verwen-
det werden. Sie eignen sich auch für eine vorläufige Ein-
schätzung der Schwingungs- und Geräuschemission.
Der angegebene Schwingungspegel und der Geräuschemis-
sionswert repräsentieren die hauptsächlichen Anwendungen
des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug
für andere Anwendungen, mit abweichenden Einsatzwerk-
zeugen oder ungenügender Wartung eingesetzt wird, können
der Schwingungspegel und der Geräuschemissionswert ab-
weichen. Dies kann die Schwingungs- und Geräusch-
emission über den gesamten Arbeitszeitraum deutlich erhö-
hen.
Für eine genaue Abschätzung der Schwingungs- und Ge-
räuschemissionen sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist oder zwar läuft,
aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-
gungs- und Geräuschemissionen über den gesamten Arbeits-
zeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatz-
werkzeugen, Warmhalten der Hände, Organisation der Ar-
beitsabläufe.
Montage
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
u
Netzstecker aus der Steckdose.

Zusatzgriff montieren

Benutzen Sie den Zusatzgriff. Der Verlust der Kontrolle
u
kann zu Verletzungen führen.
Setzen Sie immer den Zusatzgriff (8) auf. Schieben Sie dazu
den Zusatzgriff über die Bohrspindel (6) hinweg auf den
Spindelhals (siehe Abbildung auf der Grafikseite). Schrau-
ben Sie die Flügelschraube für die Zusatzgriffverstellung (5)
im Uhrzeigersinn fest.
Sie können den Zusatzgriff (8) beliebig schwenken, um eine
sichere und ermüdungsarme Arbeitshaltung zu erreichen.
Drehen Sie die Flügelschraube für die
Zusatzgriffverstellung (5) entgegen dem Uhrzeigersinn und
schwenken Sie den Zusatzgriff (8) in die gewünschte Positi-
on. Danach drehen Sie die Flügelschraube (5) im Uhrzeiger-
sinn wieder fest.
Stellen Sie vor allen Arbeiten sicher, dass die Flügel-
u
schraube fest angezogen ist. Der Verlust der Kontrolle
kann zu Verletzungen führen.
Bosch Power Tools

Bohrkrone einsetzen/wechseln

Bohrkrone auswählen
Bosch-Bohrkronen haben eine Farb-Kodierung:
– Nassbohrkronen: blau
2
– Trockenbohrkronen: hellgrau
Bohrkrone einsetzen
Prüfen Sie die Bohrkronen vor dem Einsetzen. Setzen
u
Sie nur einwandfreie Bohrkronen ein. Beschädigte
oder deformierte Bohrkronen können zu gefährlichen Si-
tuationen führen.
Reinigen Sie die Bohrkrone vor dem Einsetzen. Fetten Sie
das Gewinde der Bohrkrone leicht oder sprühen Sie es mit
Korrosionsschutz ein.
Schrauben Sie eine 1 1/4"-UNC-Bohrkrone (7) auf die
Bohrspindel (6) auf.
Prüfen Sie die Bohrkrone auf festen Sitz. Falsch oder
u
nicht sicher befestigte Bohrkronen können sich während
des Betriebs lösen und Sie gefährden.
Bohrkrone entnehmen
Tragen Sie beim Wechseln der Bohrkrone Schutzhand-
u
schuhe. Die Bohrkrone kann bei längerem Betrieb des
Elektrowerkzeugs heiß werden.
Lösen Sie die Bohrkrone (7) mit einem Gabelschlüssel
(Schlüsselweite 41 mm). Halten Sie dabei mit einem zweiten
Gabelschlüssel (Schlüsselweite 32 mm) am Zweikant der
Bohrspindel (6) gegen.
Wasserkühlung/Staubabsaugung anschließen
Werden Nass- oder Trockenbohrkronen beim Bohren nicht
ausreichend gekühlt, können die Diamantsegmente beschä-
digt werden, oder die Bohrkrone kann in der Bohrung blo-
ckieren. Achten Sie deshalb beim Nassbohren auf ausrei-
chende Wasserkühlung, beim Trockenbohren auf eine funk-
tionierende Staubabsaugung.
Bei der Vergrößerung einer vorhandenen Bohrung muss die-
se sorgfältig verschlossen werden, um eine ausreichende
Kühlung der Bohrkrone zu ermöglichen.
Angeschlossene Schläuche, Absperrventile oder Zu-
u
behör dürfen den Bohrvorgang nicht behindern.
Wasserkühlung anschließen
Setzen Sie den Wasseranschlussadapter (14) auf die
Klauenkupplung (10) und drehen Sie ihn im Uhrzeigersinn
bis zum Anschlag fest.
Drehen Sie den Wasserabsperrhahn (12) zu. Schließen Sie
eine Wasserzuleitung an das Hahnanschlussstück (13) an.
Die Wasserzuleitung ist aus einem mobilen Wasserdruckbe-
hälter (Zubehör) oder von einem stationären Wasseran-
schluss möglich.
Staubabsaugung anschließen
Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheitsschäd-
lich sein. Berühren oder Einatmen der Stäube können allergi-
sche Reaktionen und/oder Atemwegserkrankungen des Be-
nutzers oder in der Nähe befindlicher Personen hervorrufen.
