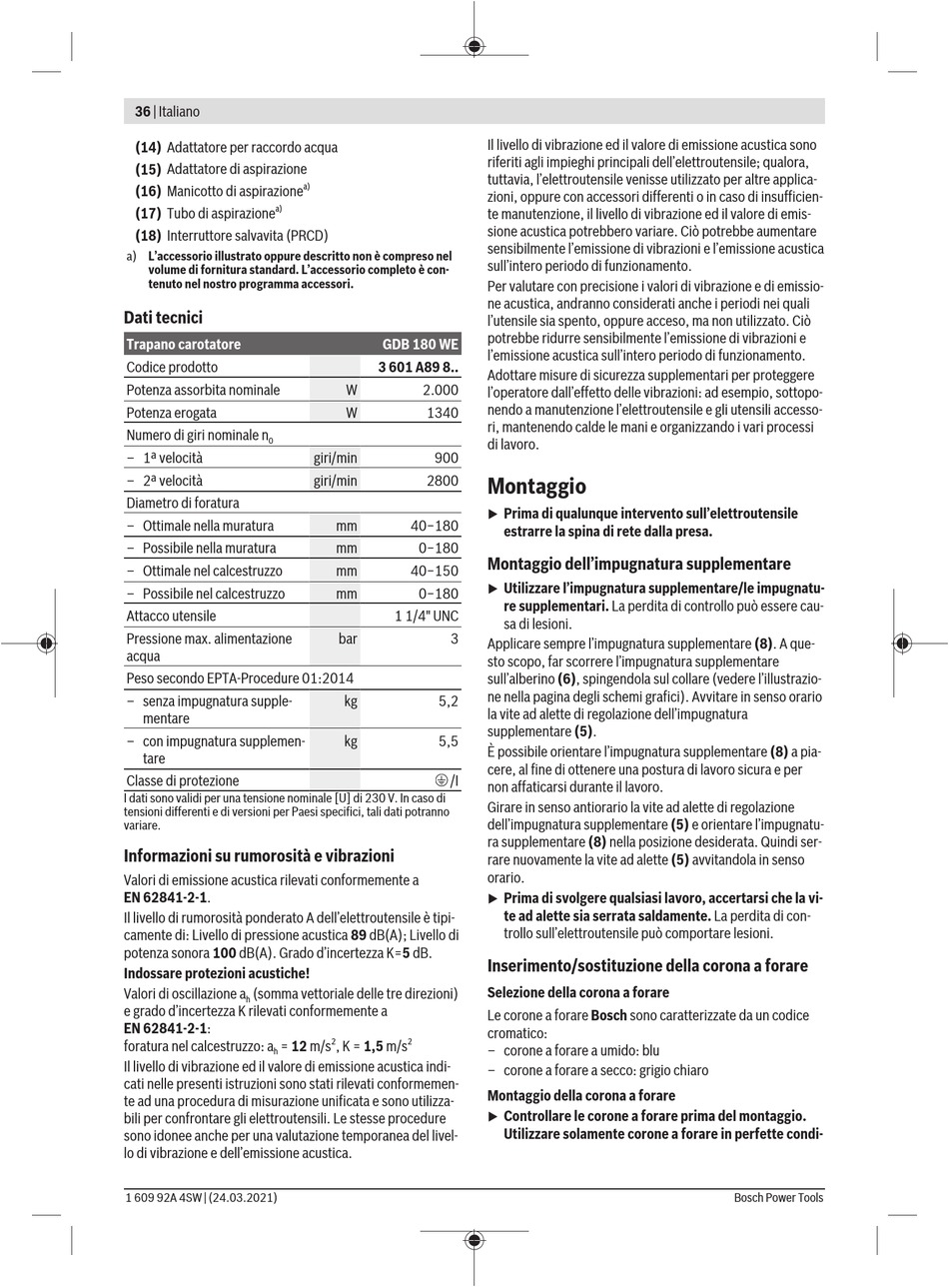

36 | Italiano
(14) Adattatore per raccordo acqua
(15) Adattatore di aspirazione
(16) Manicotto di aspirazione
a)
(17) Tubo di aspirazione
(18) Interruttore salvavita (PRCD)
a) L'accessorio illustrato oppure descritto non è compreso nel
volume di fornitura standard. L'accessorio completo è con-
tenuto nel nostro programma accessori.

Dati tecnici

Trapano carotatore
Codice prodotto
Potenza assorbita nominale
Potenza erogata
Numero di giri nominale n
0
– 1ª velocità
– 2ª velocità
Diametro di foratura
– Ottimale nella muratura
– Possibile nella muratura
– Ottimale nel calcestruzzo
– Possibile nel calcestruzzo
Attacco utensile
Pressione max. alimentazione
acqua
Peso secondo EPTA-Procedure 01:2014
– senza impugnatura supple-
mentare
– con impugnatura supplemen-
tare
Classe di protezione
I dati sono validi per una tensione nominale [U] di 230 V. In caso di
tensioni differenti e di versioni per Paesi specifici, tali dati potranno
variare.
Informazioni su rumorosità e vibrazioni
Valori di emissione acustica rilevati conformemente a
EN 62841‑2‑1.
Il livello di rumorosità ponderato A dell'elettroutensile è tipi-
camente di: Livello di pressione acustica 89 dB(A); Livello di
potenza sonora 100 dB(A). Grado d'incertezza K=5 dB.
Indossare protezioni acustiche!
Valori di oscillazione a (somma vettoriale delle tre direzioni)
h
e grado d'incertezza K rilevati conformemente a
EN 62841‑2‑1:
foratura nel calcestruzzo: a = 12 m/s
h
Il livello di vibrazione ed il valore di emissione acustica indi-
cati nelle presenti istruzioni sono stati rilevati conformemen-
te ad una procedura di misurazione unificata e sono utilizza-
bili per confrontare gli elettroutensili. Le stesse procedure
sono idonee anche per una valutazione temporanea del livel-
lo di vibrazione e dell'emissione acustica.
1 609 92A 4SW | (24.03.2021)
a)
GDB 180 WE
3 601 A89 8..
W 2.000
W 1340
giri/min 900
giri/min 2800
mm 40−180
mm 0−180
mm 40−150
mm 0−180
1 1/4" UNC
bar 3
kg 5,2
kg 5,5
/I
2 2
, K = 1,5 m/s
Il livello di vibrazione ed il valore di emissione acustica sono
riferiti agli impieghi principali dell'elettroutensile; qualora,
tuttavia, l'elettroutensile venisse utilizzato per altre applica-
zioni, oppure con accessori differenti o in caso di insufficien-
te manutenzione, il livello di vibrazione ed il valore di emis-
sione acustica potrebbero variare. Ciò potrebbe aumentare
sensibilmente l'emissione di vibrazioni e l'emissione acustica
sull'intero periodo di funzionamento.
Per valutare con precisione i valori di vibrazione e di emissio-
ne acustica, andranno considerati anche i periodi nei quali
l'utensile sia spento, oppure acceso, ma non utilizzato. Ciò
potrebbe ridurre sensibilmente l'emissione di vibrazioni e
l'emissione acustica sull'intero periodo di funzionamento.
Adottare misure di sicurezza supplementari per proteggere
l'operatore dall'effetto delle vibrazioni: ad esempio, sottopo-
nendo a manutenzione l'elettroutensile e gli utensili accesso-
ri, mantenendo calde le mani e organizzando i vari processi
di lavoro.
Montaggio
Prima di qualunque intervento sull'elettroutensile
u
estrarre la spina di rete dalla presa.

Montaggio dell'impugnatura supplementare

Utilizzare l'impugnatura supplementare/le impugnatu-
u
re supplementari. La perdita di controllo può essere cau-
sa di lesioni.
Applicare sempre l'impugnatura supplementare (8). A que-
sto scopo, far scorrere l'impugnatura supplementare
sull'alberino (6), spingendola sul collare (vedere l'illustrazio-
ne nella pagina degli schemi grafici). Avvitare in senso orario
la vite ad alette di regolazione dell'impugnatura
supplementare (5).
È possibile orientare l'impugnatura supplementare (8) a pia-
cere, al fine di ottenere una postura di lavoro sicura e per
non affaticarsi durante il lavoro.
Girare in senso antiorario la vite ad alette di regolazione
dell'impugnatura supplementare (5) e orientare l'impugnatu-
ra supplementare (8) nella posizione desiderata. Quindi ser-
rare nuovamente la vite ad alette (5) avvitandola in senso
orario.
Prima di svolgere qualsiasi lavoro, accertarsi che la vi-
u
te ad alette sia serrata saldamente. La perdita di con-
trollo sull'elettroutensile può comportare lesioni.
Inserimento/sostituzione della corona a forare
Selezione della corona a forare
Le corone a forare Bosch sono caratterizzate da un codice
cromatico:
– corone a forare a umido: blu
– corone a forare a secco: grigio chiaro
Montaggio della corona a forare
Controllare le corone a forare prima del montaggio.
u
Utilizzare solamente corone a forare in perfette condi-
Bosch Power Tools
