Montage

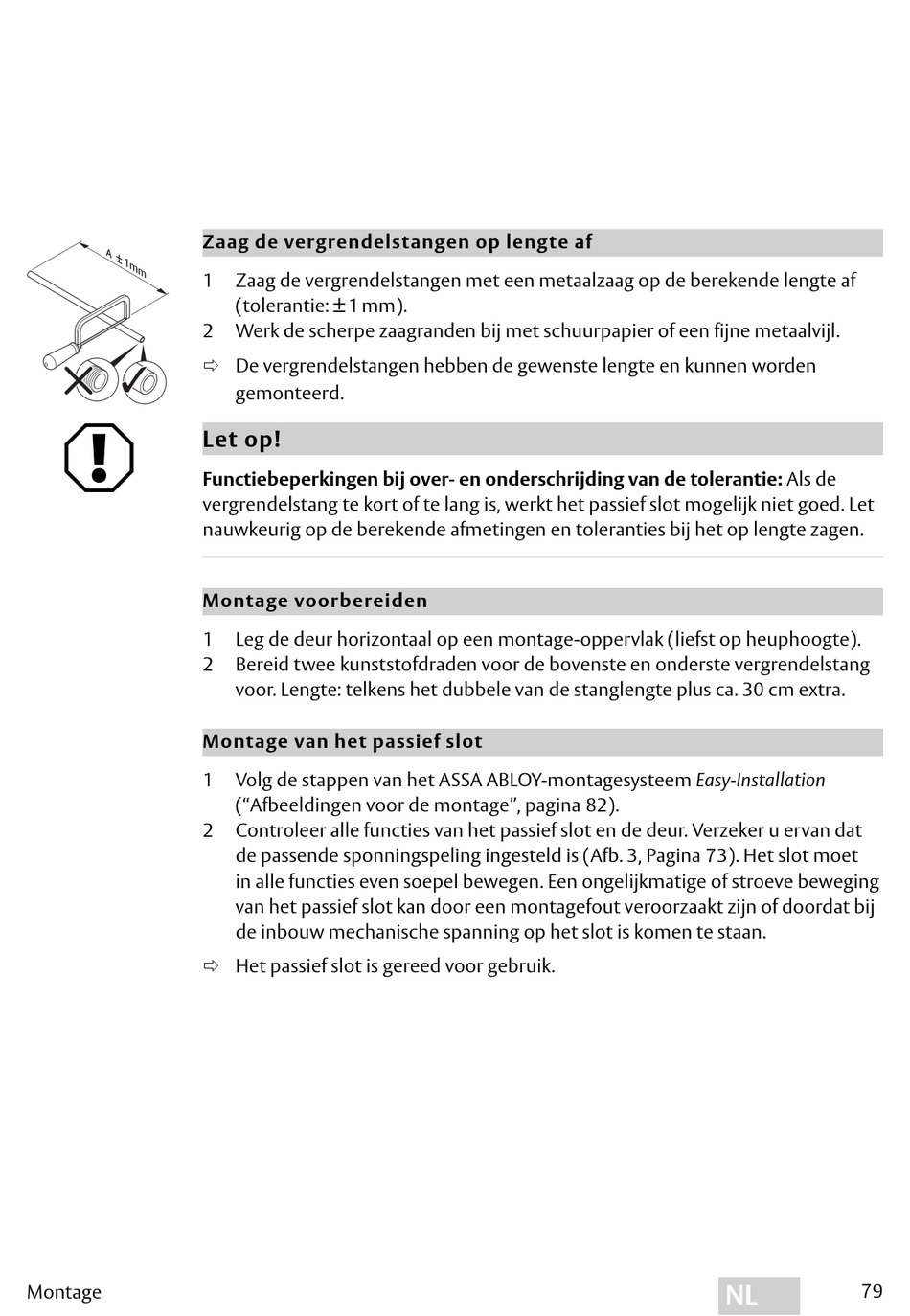

Zaag de vergrendelstangen op lengte af

1 Zaag de vergrendelstangen met een metaalzaag op de berekende lengte af
(tolerantie: ± 1 mm).
2 Werk de scherpe zaagranden bij met schuurpapier of een fijne metaalvijl.
 De vergrendelstangen hebben de gewenste lengte en kunnen worden
gemonteerd.
Let op!
Functiebeperkingen bij over- en onderschrijding van de tolerantie: Als de
vergrendelstang te kort of te lang is, werkt het passief slot mogelijk niet goed. Let
nauwkeurig op de berekende afmetingen en toleranties bij het op lengte zagen.

Montage voorbereiden

1 Leg de deur horizontaal op een montage-oppervlak (liefst op heuphoogte).
2 Bereid twee kunststofdraden voor de bovenste en onderste vergrendelstang
voor. Lengte: telkens het dubbele van de stanglengte plus ca. 30 cm extra.

Montage van het passief slot

1 Volg de stappen van het ASSA ABLOY-montagesysteem Easy-Installation
("Afbeeldingen voor de montage", pagina 82).
2 Controleer alle functies van het passief slot en de deur. Verzeker u ervan dat
de passende sponningspeling ingesteld is (Afb. 3, Pagina 73). Het slot moet
in alle functies even soepel bewegen. Een ongelijkmatige of stroeve beweging
van het passief slot kan door een montagefout veroorzaakt zijn of doordat bij
de inbouw mechanische spanning op het slot is komen te staan.
 Het passief slot is gereed voor gebruik.
