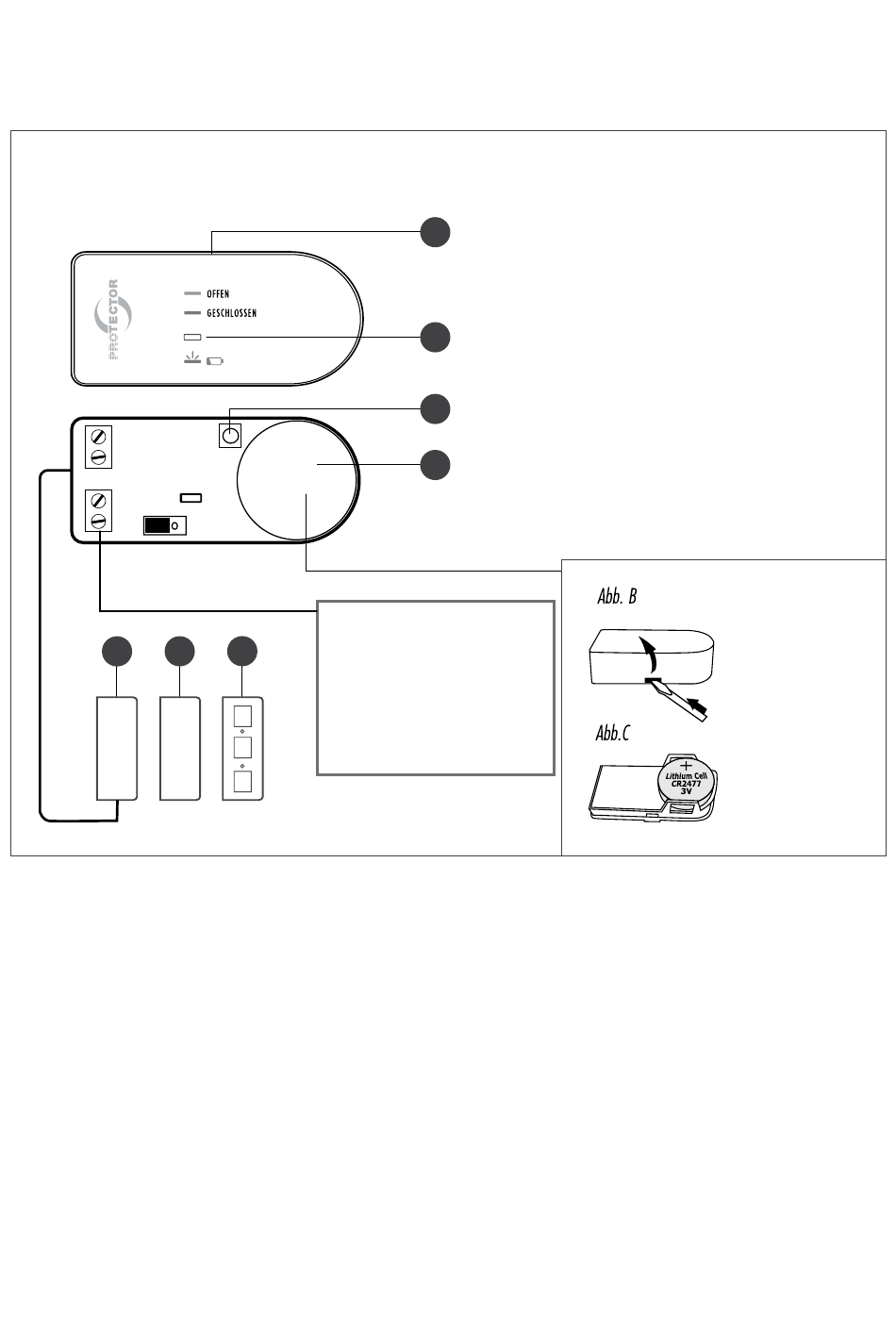

ROLLLADEN-SENDER
A
B
C
D
25
24
Anschluss der Sensors an den Sender:
A= Braune Ader
U
B= Grüne Ader
C= Weiße Ader
D= A (intern verbunden, keine Brücke
nötig!)
20
21
22
23
(20) Rollladen-Sender
(21) Status-LED Rollladen-Sender
(22) CODE-Taste Rollladen-Sender
(23) Batterie CR2477
(24) Magnet
(25) Rollladen-Sensor
(U)
Unterlegteile
Gehäuse öffnen
durch seitliches
Hebeln mit
Schraubendreher
Batterie einlegen
„+ Pol" befindet
sich oben
