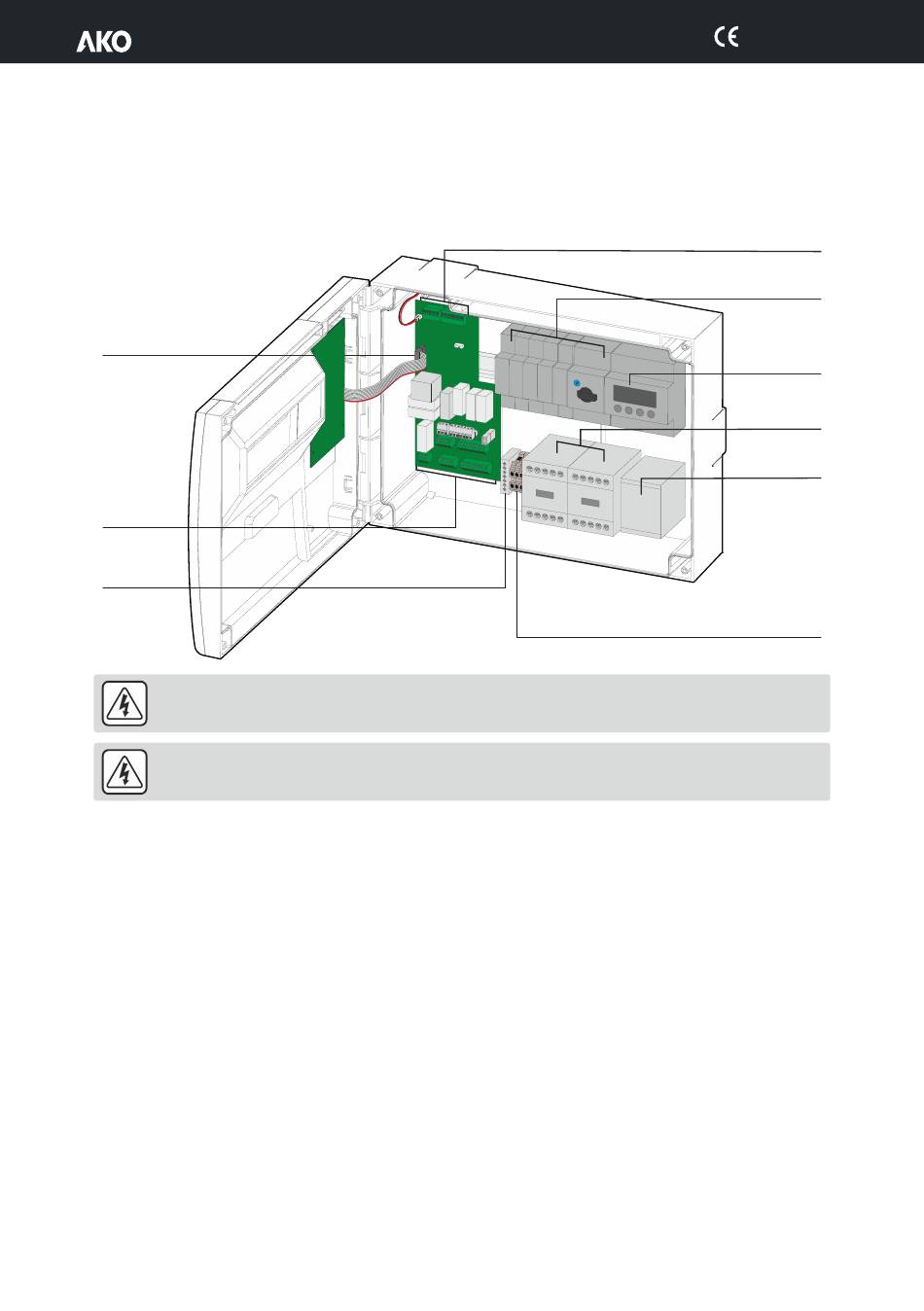

6.- Lage der Bauteile
Buchse
Steuerkabel
Steuer-
klemmleiste
Erdungs-
anschluss-
klemmenleiste
ACHTUNG: Vergewissern Sie sich, dass die Stromversorgung des Geräts vor jeder Änderung des Geräts
abgeschaltet ist, verschiedene Bereiche können Spannung haben.
WICHTIG: Die Verfügbarkeit der beschriebenen Elemente hängt vom Modell der Schaltung ab.
Identifizierung
F1: Abtauungssicherungsschalter
FM: Bedienungssicherungsschalter
Q1: Kompressormotorwächter
Q3: Motorwächter der Verdampferventilatoren
K1M: Kompressorschütz
K2M: Abtauungsschütz
K4M: Schütz der Verdampferventilatoren
T2: Transformator EVC
EVC1: Steuergerät für Expansionsventil
Kommunikations- und Fühleranschlussklemmenleiste
10
1569H044 Ed.03
Schutzeinrichtungen
Regler
Elektronisches
Expansionsventil
(EVC)
Schütze
Transformator
EVC
Stromversorgungs-
anschlussklemmenleiste und
Steuerung
Expansionsventil
