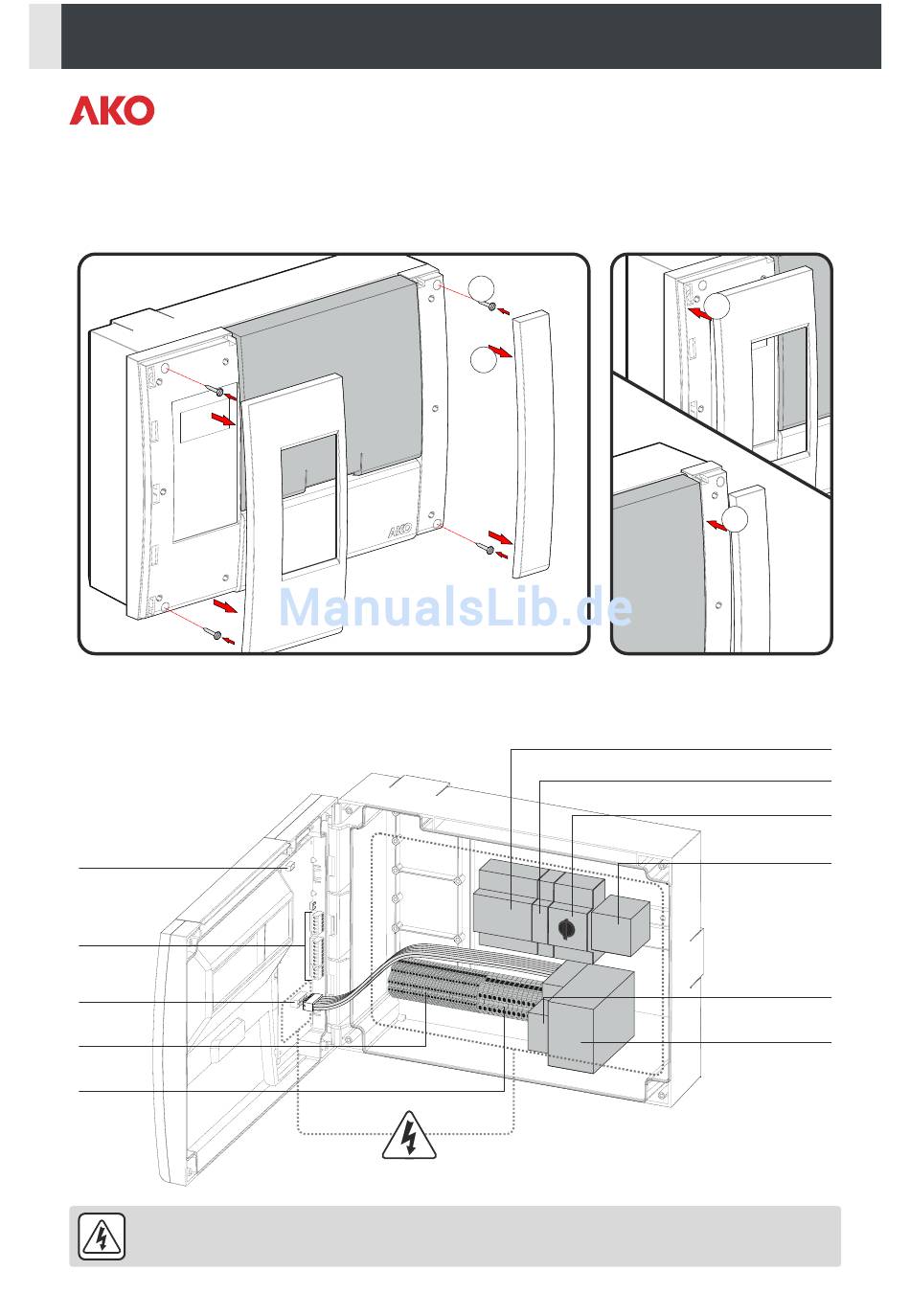

D.- Entfernen Sie die vorderen Zierrahmen (A) und schrauben Sie den Deckel mithilfe der mitgelieferten Schrauben
(B) fest. Bringen Sie danach die Zierrahmen wieder an.

4.- Lage der Bauteile

Batterieschütz
Steuer-
klemmleiste
Buchse
Steuerkabel
Einphasige
Klemmleiste
Dreiphasige
Klemmleiste
ACHTUNG: Vergewissern Sie sich, dass die Stromversorgung des Geräts vor jeder Änderung des Geräts
abgeschaltet ist, verschiedene Bereiche können Spannung haben.
B
A
FM: Sicherungsschalter der Steuerung
6
C
C
C
F1: Sicherungsschalter
Q1: Motorwächter des Ventilators
K2M: Abtauschütz
F2: Sicherung des
Hilfsausgangs
K1M: Ventilatorschütz
