SET/OS2
Installations und Betriebsanweisungen
2
ANSCHLÜSSE UND INSTALLATION
Copyright © 2019 Labkotec Oy
Die SET/OS2 ist mit einem geschirmten, 3-adrigen Kabel versehen. Die
Adern 1 und 2 des Kabels werden an den entsprechenden Polen (1 =
+, 2 = –) der Steuereinheit angeschlossen. Ader 3 wird zusammen mit
der Kabelabschirmung an den Potenzialausgleich angeschlossen. Wei-
tere Informationen hierzu finden Sie in den Installationsanweisungen
der Steuereinheit.
Das Kabel kann verkürzt oder, wenn sich die Steuereinheit weiter von
der Sonde entfernt befindet, mit Hilfe der Anschlussdose verlängert
werden. Die Sonde kann frei hängend an der Tankdecke angebracht
werden, wenn bei Hochstand Alarm ausgelöst werden soll, oder in der
Flüssigkeit eingetaucht, um vor Minimumstand oder Öl/Wasser-
Trennschicht zu warnen.
Wenn die Sonde SET/OS2 in einem explosionsgefährdeten Be-
reich (Zone 0/1/2) installiert wird, müssen die folgenden Normen
erfüllt werden: EN 50039 elektrische Betriebsmittel für explosions-
gefährdete Bereiche – eigensichere elektrische Systeme „i-SYST"
und EN 60079-14 elektrische Betriebsmittel für gasexplosionsge-
fährdete Bereiche. Teil 14: Elektrische Anlagen in explosionsge-
fährdeten Bereichen.
Die Sonde darf nicht in Räumen installiert werden, in denen ät-
zende Dämpfe, Gase oder Flüssigkeiten wie aromatischer chlori-
erter Kohlenwasserstoff oder starke Laugen oder Säuren die
Geräte beschädigen können.

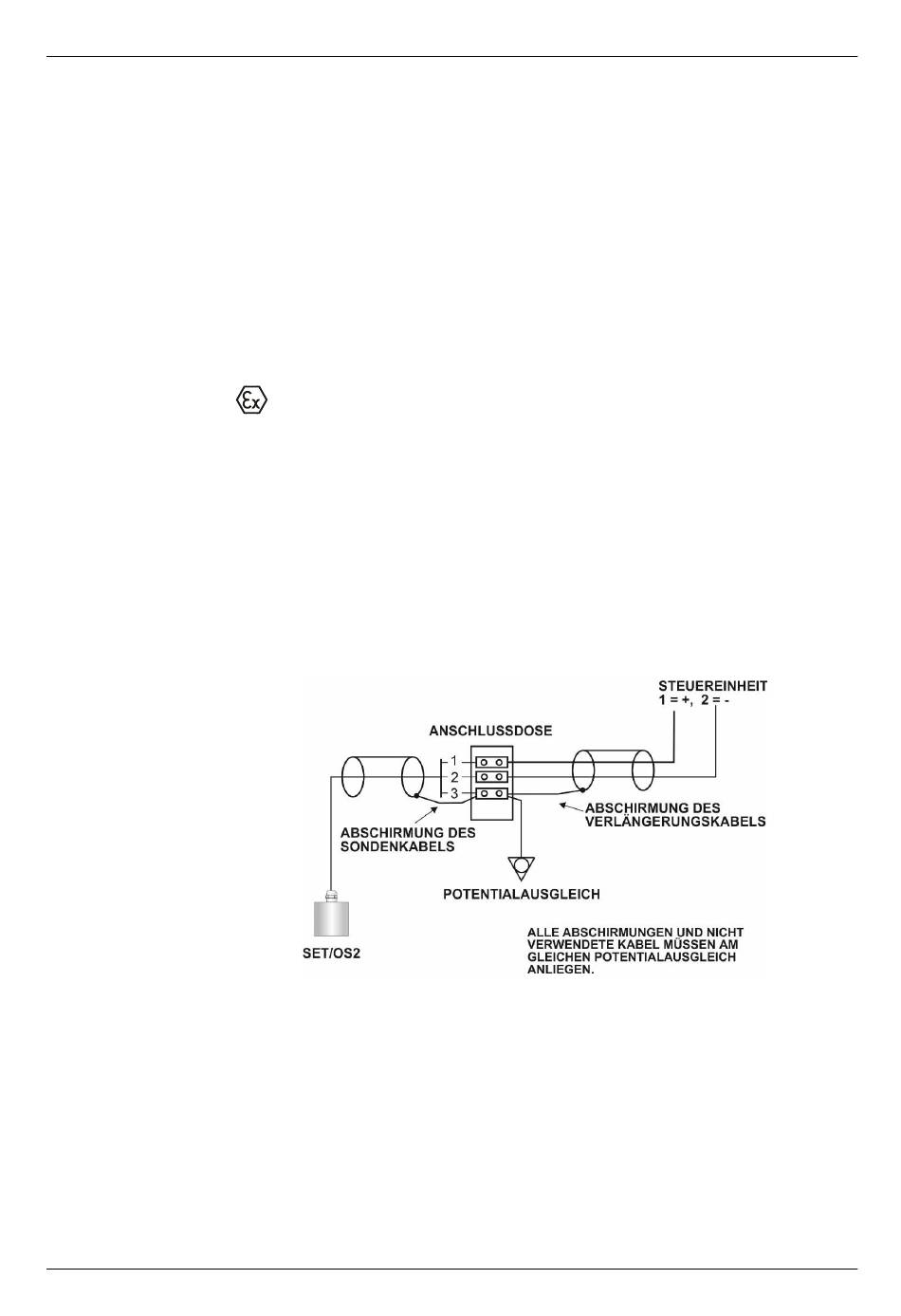

Abb. 3: Verkabelungsbeispiel
4/8
D25201FG-2
Labkotec se réserve le droit de modifier
cette notice sans préavis
