LABKOTEC SET/OS2 Installation Und Betriebsanleitung
Kapazitive sonde zur füllstandserfassung
Verwandte Anleitungen für LABKOTEC SET/OS2
Inhaltszusammenfassung für LABKOTEC SET/OS2

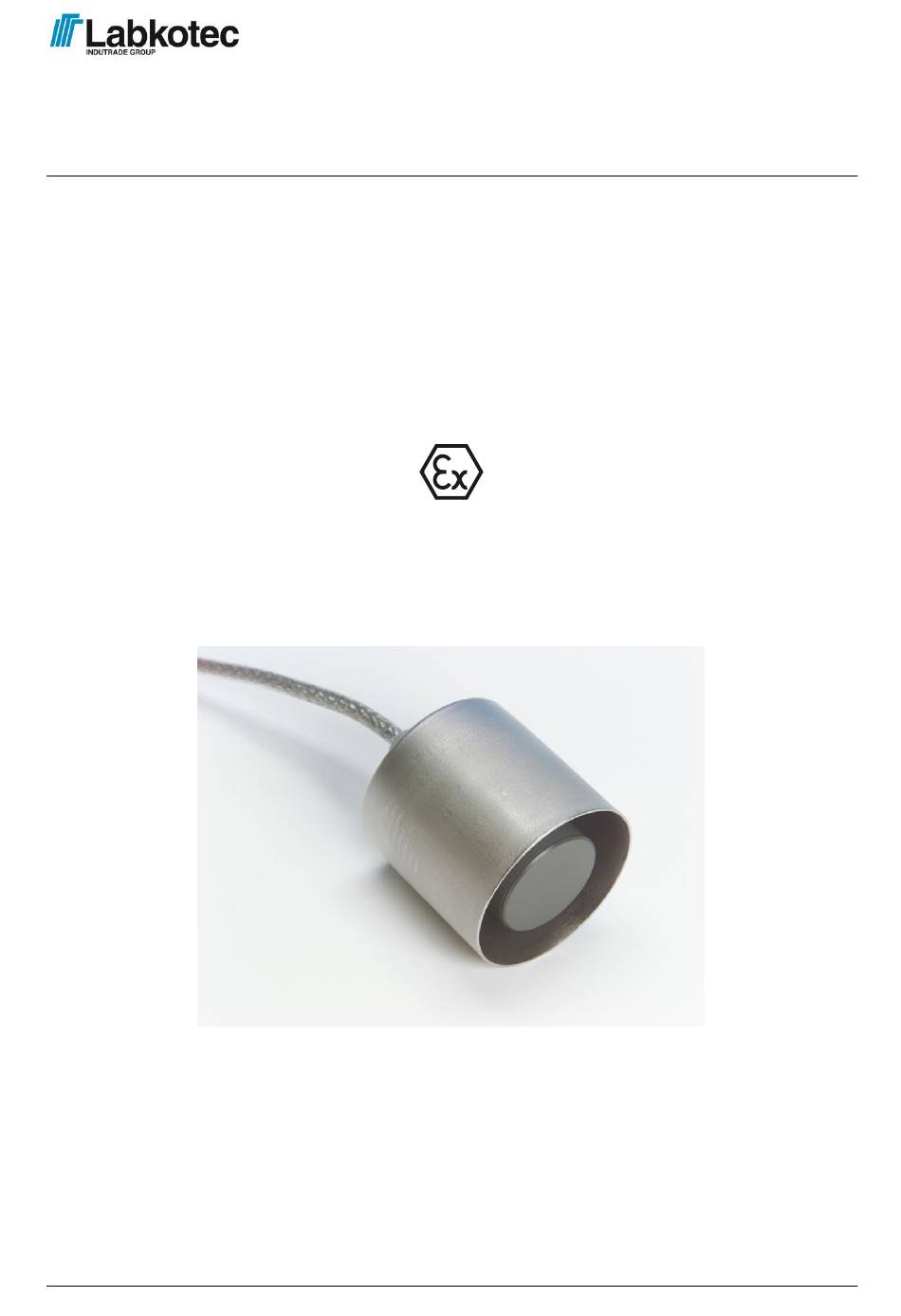

- Seite 1 Labkotec Oy Myllyhaantie 6 FI-33960 PIRKKALA FINNLAND Tel: 029 006 260 Fax: 029 006 1260 26.6.2019 Internet: www.labkotec.fi D25201FG-2 SET/OS2 Kapazitive Sonde zur Füllstandserfassung INSTALLATIONS- UND BETRIEBSANLEITUNG Copyright © 2019 Labkotec Oy Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
4 WARTUNG UND REPARATUREN ..............6 5 TECHNISCHE DATEN ..................7 SYMBOLE Warnung / Hinweise Das Gerät wird durch eine doppelte oder verstärkte Isolierung geschützt Copyright © 2019 Labkotec Oy Labkotec se réserve le droit de modifier cette notice sans préavis... -
Seite 3: Überblick
Die Funktionsweise der Sonde SET/OS2 beruht auf dem kapazitiven Prinzip, und die Sonde kann an eine Steuereinheit der SET-Serie an- geschlossen werden. Die SET/OS2 ist ein Gerät der Ausrüstungsklasse II, Kategorie 1 G. Die Sonde kann im Gefahrenbereich Zone 0/1/2 installiert werden. Abb. 1: Maßzeichnung Anwendungsbeispiel Abb. -
Seite 4: Anschlüsse Und Installation
Installations und Betriebsanweisungen ANSCHLÜSSE UND INSTALLATION Die SET/OS2 ist mit einem geschirmten, 3-adrigen Kabel versehen. Die Adern 1 und 2 des Kabels werden an den entsprechenden Polen (1 = +, 2 = –) der Steuereinheit angeschlossen. Ader 3 wird zusammen mit der Kabelabschirmung an den Potenzialausgleich angeschlossen. -
Seite 5: Schaltpunkt Einstellen
Sonde vollständig in Wasser Version V (Code = SE6312) 5…6 mA saubere und trockene Sonde in der Luft Sonde vollständig in Wasser 12…16 mA Copyright © 2019 Labkotec Oy Labkotec se réserve le droit de modifier cette notice sans préavis... -
Seite 6: Wartung Und Reparaturen
Reinigen kann eine milde Reinigungslösung (z. B. Geschirrspüler) und eine Scheuerbürste verwendet werden. Service, Wartung und Reparaturen am Ex-Gerät müssen gemäß den Normen IEC 60079-17 und IEC 60079-19 durchgeführt werden. Copyright © 2019 Labkotec Oy Labkotec se réserve le droit de modifier cette notice sans préavis... -
Seite 7: Technische Daten
= 9...18 V Funktionsprinzip: Kapazitiv Herstellungsjahr: xxx x xxxxx xx YY x Siehe Seriennummer am Wo YY = Herstellungsjahr Boden des Sensors. (z.B. 19 = 2019) Copyright © 2019 Labkotec Oy Labkotec se réserve le droit de modifier cette notice sans préavis...
