SET/OS2
Installations und Betriebsanweisungen
3
SCHALTPUNKT EINSTELLEN
Copyright © 2019 Labkotec Oy
1. Drehen Sie den SENSE-Trimmer der SET Steuereinheit soweit wie
möglich im Uhrzeigersinn.
2. Lassen Sie die Sonde in die Flüssigkeit eintauchen. Wenn 30-40 mm
der Sonde in die Flüssigkeit eingetaucht sind, sollte die Steuereinheit
schalten. Wenn nicht, drehen Sie den SENSE-Trimmer langsam entge-
gen den Uhrzeigersinn, bis der gewünschte Schaltpunkt erreicht ist. Bei
leitfähigen Flüssigkeiten (Wasser u. a.) sollte der Schaltpunkt erreicht
werden, wenn 10-20 mm der Sonde eingetaucht sind.
3. Überprüfen Sie die Funktionsfähigkeit, indem Sie die Sonde mehr-
mals in die Flüssigkeit eintauchen lassen.
FALLS DIE SONDE NICHT FUNKTIONIERT
Überprüfen Sie, ob die Sonde korrekt mit der Steuereinheit verbunden
ist. Die Spannung zwischen den Anschlüssen 1 und 2 in der Steuerein-
heit sollte 10,5–12V betragen.
Die im Abschnitt Wartung und Reparaturen aufgeführten Ex-
Normen müssen erfüllt werden.
Wenn die Spannung korrekt ist, messen Sie wie folgt die Sondenstrom-
stärke:
- Klemmen Sie wie in der unteren Abbildung gezeigt den Leitungsdraht
1 von der Steuereinheit ab, und schließen Sie den Stromstärkemesser
an.
- Messen Sie die Stromstärke.
Hinweis! Wenn sich die Sonde in einem explosionsgefährdeten
Bereich befinden, muss das verwendete Universalmessgerät über
eine EXi- Klassifikation verfügen.

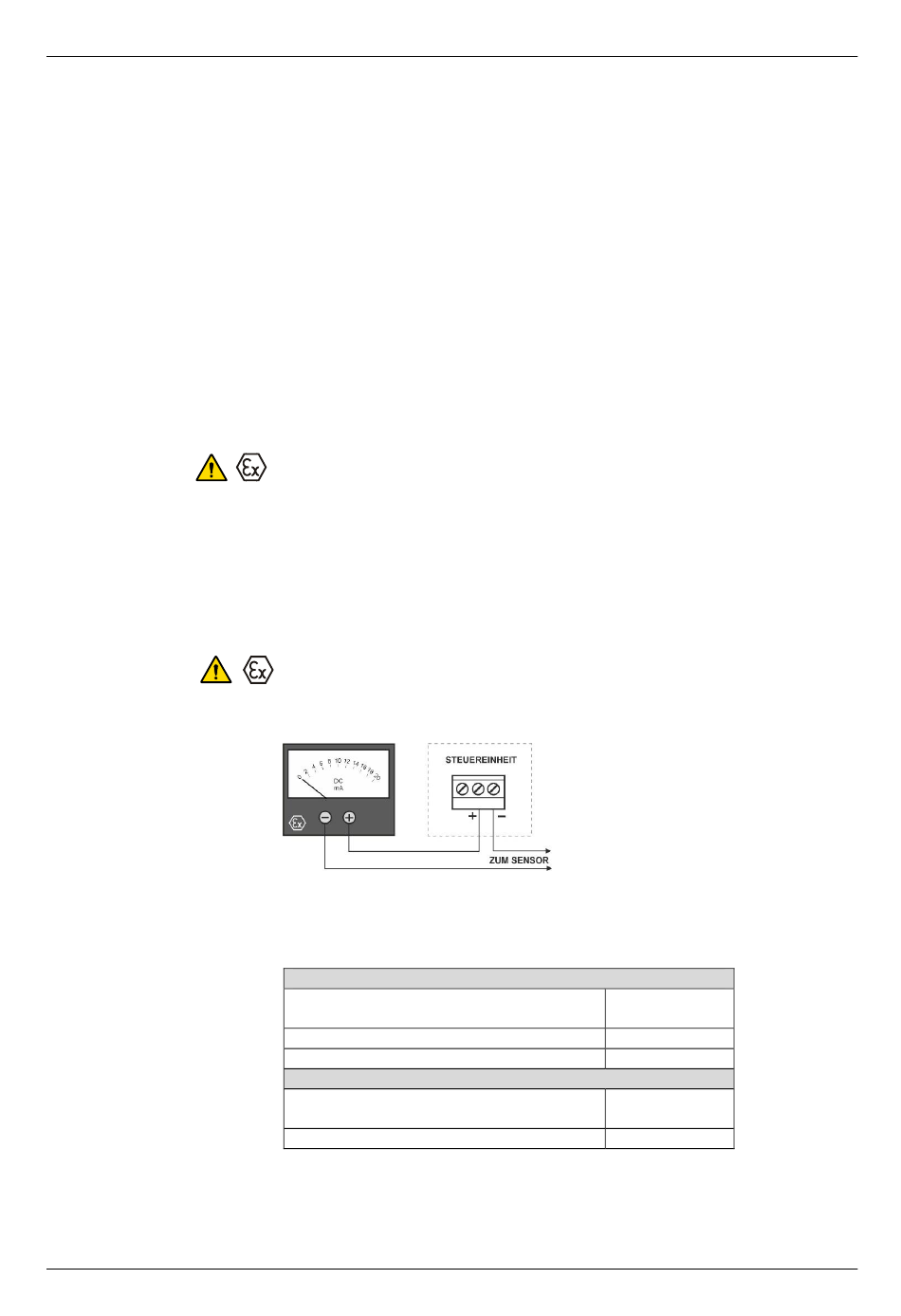

Abb. 4: Messen der Sondenstromstärke.
Sondenstromstärke unter verschiedenen Bedingungen:
Version O (Code = SE6311)
saubere und trockene Sonde
in der Luft
Sonde vollständig in Öl (Ɛr~2)
Sonde vollständig in Wasser
Version V (Code = SE6312)
saubere und trockene Sonde
in der Luft
Sonde vollständig in Wasser
5/8
D25201FG-2
5...7 mA
9...11 mA
12...16 mA
5...6 mA
12...16 mA
Labkotec se réserve le droit de modifier
cette notice sans préavis
