SET/OS2
Installations und Betriebsanweisungen
5

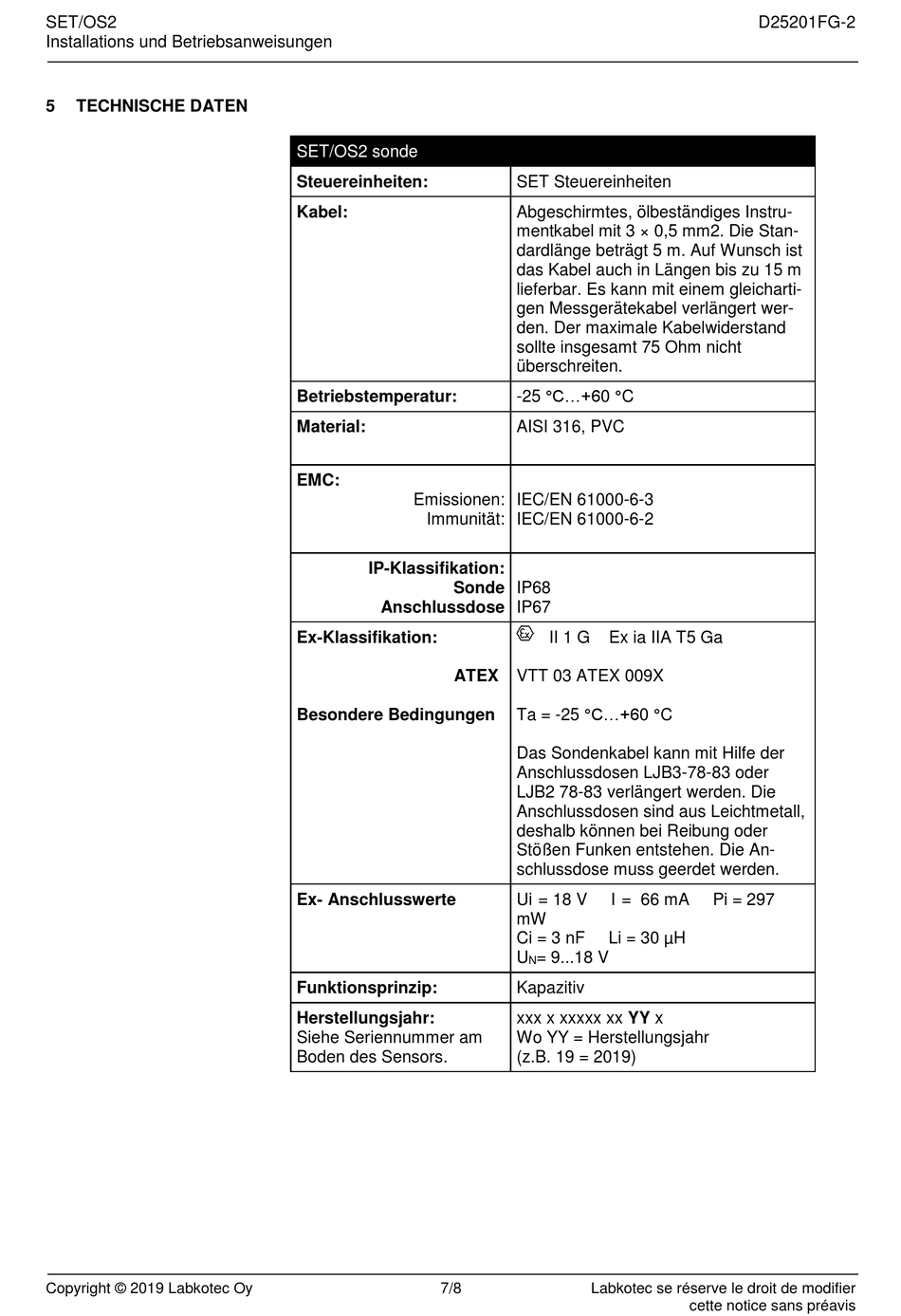

TECHNISCHE DATEN

Copyright © 2019 Labkotec Oy
SET/OS2 sonde
Steuereinheiten:
Kabel:
Betriebstemperatur:
Material:
EMC:
Emissionen:
Immunität:
IP-Klassifikation:
Sonde
Anschlussdose
Ex-Klassifikation:
ATEX
Besondere Bedingungen
Ex- Anschlusswerte
Funktionsprinzip:
Herstellungsjahr:
Siehe Seriennummer am
Boden des Sensors.
7/8
SET Steuereinheiten
Abgeschirmtes, ölbeständiges Instru-
mentkabel mit 3 × 0,5 mm2. Die Stan-
dardlänge beträgt 5 m. Auf Wunsch ist
das Kabel auch in Längen bis zu 15 m
lieferbar. Es kann mit einem gleicharti-
gen Messgerätekabel verlängert wer-
den. Der maximale Kabelwiderstand
sollte insgesamt 75 Ohm nicht
überschreiten.
-25 C...+60 C
AISI 316, PVC
IEC/EN 61000-6-3
IEC/EN 61000-6-2
IP68
IP67
II 1 G
Ex ia IIA T5 Ga
VTT 03 ATEX 009X
Ta = -25 C...+60 C
Das Sondenkabel kann mit Hilfe der
Anschlussdosen LJB3-78-83 oder
LJB2 78-83 verlängert werden. Die
Anschlussdosen sind aus Leichtmetall,
deshalb können bei Reibung oder
Stößen Funken entstehen. Die An-
schlussdose muss geerdet werden.
Ui = 18 V
I = 66 mA
mW
Ci = 3 nF
Li = 30 µH
U
= 9...18 V
N
Kapazitiv
xxx x xxxxx xx YY x
Wo YY = Herstellungsjahr
(z.B. 19 = 2019)
Labkotec se réserve le droit de modifier
D25201FG-2
Pi = 297
cette notice sans préavis
