Betriebs- und Installationshandbuch
3. VERBINDUNGEN UND INSTALLATION
Der SET/V Sensor ist mit einem abgeschirmten 2-Draht
Kabel ausgestattet. Die nummerierten Drähte 1 und 2 des
Kabels sind mit den entsprechenden Anschlüssen (1 = +,
2 = -) in der Steuereinheit verbunden. Prüfen Sie stets
auch
die
Anschlüsse
Betriebshandbuch der Steuereinheit.

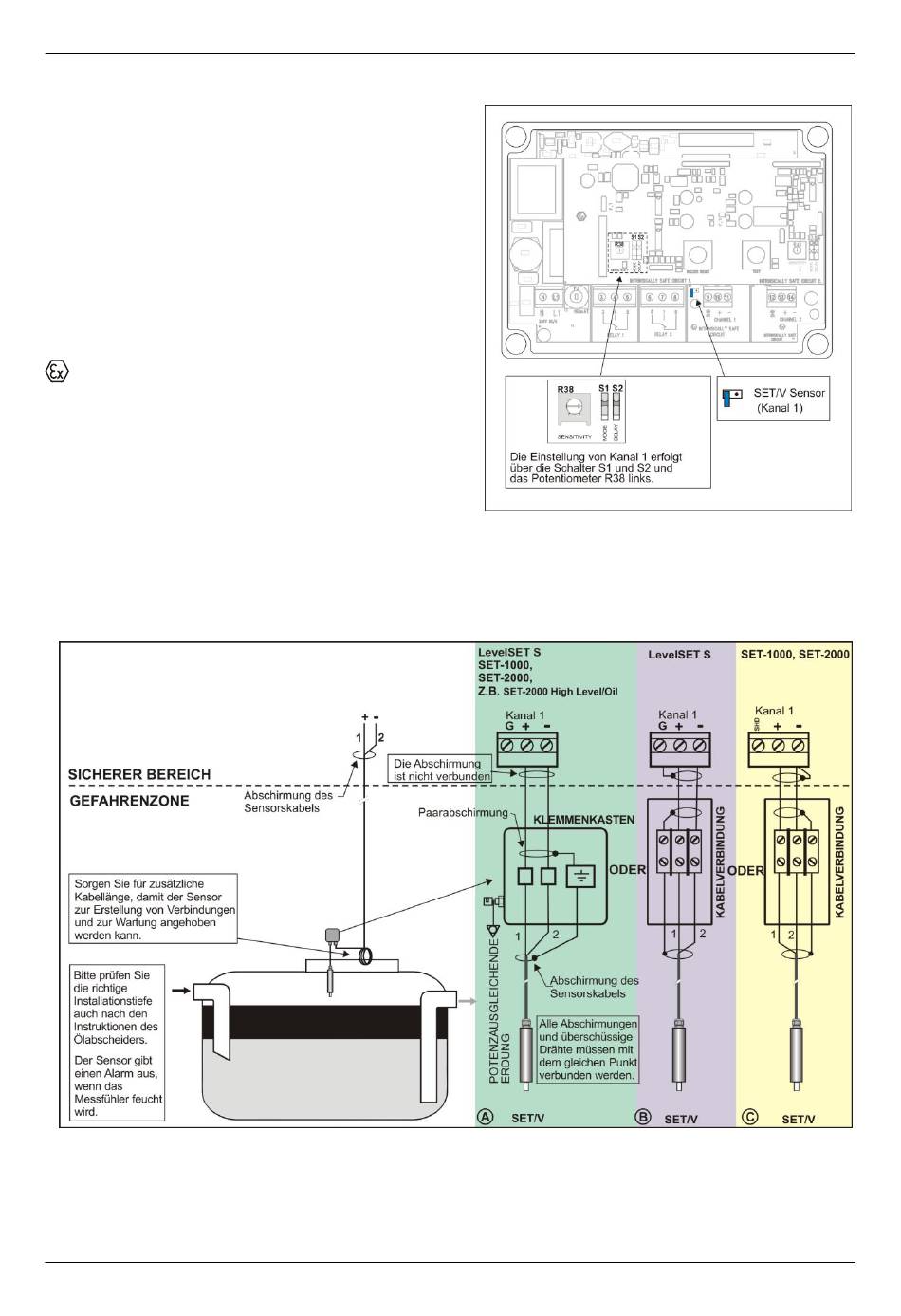

Im Beispiel in Abbildung 4A, wurde ein LJB2-78-83
Klemmenkasten verwendet, um die Verkabelung an die
Potentialausgleichsverbindung anzuschließen.
In
den
Abbildungen
Potentialausgleichsverbindung
Abschirmung ist mit dem korrekten Anschluss im
Versorgungsgerät verbunden.
In solchen Anordnungen dürfen elektrostatische
Ladungen nicht zu einer Gefahr führen. Stellen Sie
bei der Installation sicher, dass das Gerät und die
Verkabelung nicht zu nahe am Starkstrom oder anderen
Installationen angesiedelt werden und dass sie keinen
starken
Strömungsgeschwindigkeiten,
Abnutzungen oder sonstigen Einwirkungen ausgesetzt
sind.
Das Kabel kann mit einem Klemmenkasten bei Bedarf
gekürzt oder verlängert werden.
Der Sensor wird installiert, indem er am Kabel in einer
geeigneten Höhe aufgehangen wird, so dass die
Umschaltdaten
erhalten
Oberflächenniveau den Messfühler berührt.
Abb. 4.
Installationsbeispiel in einem Ölabscheider
Wir behalten uns das Recht auf Änderungen vor.
im
Installations-
4B
und
4C
ist
keine
verfügbar.
mechanischen
werden,
wenn
SET-1000 ODER SET-2000 STEUEREINHEIT:
und
Die
Abb. 3.
Einstellungen der Steuereinheiten SET-1000 und
SET-2000 und Wahl des SET/V Sensors
das
'
3(5)
D27093AG-2
Copyright © 2019, Labkotec Oy
