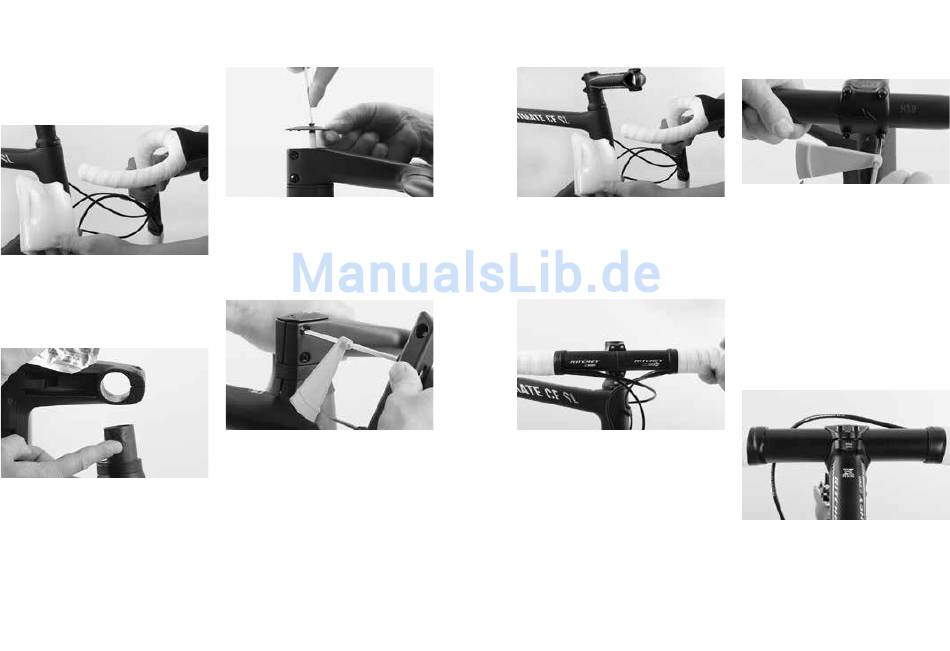

MONTAGE DER CANYON LENKER-VORBAUKOMBI NATION

Halten Sie die Lenker-Vorbaukombination fest und
lösen Sie oben das Band mit Klettverschluss, das den
Lenker fixiert. Die Gabel ist durch das Lager selbst
fixiert und kann nicht herausrutschen.
Entfernen Sie die Schutzfolie und die Schutzhüllen
von der Lenker-Vorbaukombination. Versuchen Sie
dies grundsätzlich von Hand. Wenn dies nicht gelingt,
verwenden Sie bevorzugt eine Schere, nur zur Not
ein Teppichschneidemesser. Lassen Sie die Lenker-
Vorbaukombination vorsichtig herunterhängen.
Lösen Sie die Schraube oben am Vorbau und nehmen
Sie diese mit dem Deckel ab. Öffnen Sie eine Ecke
der Canyon Montagepaste. Drücken Sie etwas Mon-
tagepaste heraus und bestreichen Sie sowohl das
Vorbauauge innen als auch den Klemmbereich des
Gabelschaftes dünn mit Canyon Montagepaste.
Schieben Sie die Lenker-Vorbaukombination auf
den Gabelschaft. Achten Sie dabei darauf, dass die
Bowdenzüge und Leitungen nicht verdreht oder ab-
geknickt sind und in gleichmäßigen Radien zu den
Anschlägen oder der Bremse verlaufen.
Legen Sie den abgenommenen Deckel oben auf und
drehen Sie die Schraube mit dem Canyon-Drehmo-
mentschlüssel mit 2 Nm fest.
Positionieren Sie die Lenker-Vorbaukombination mit-
tig. Peilen Sie über die Lenker-Vorbaukombination zum
Vorderrad, um die Ausrichtung des Lenkers quer dazu
bzw. die des Vorbaus parallel dazu auszurichten.
Stecken Sie den passenden Bit in die Aufnahme
des Canyon Drehmomentschlüssels. Drehen Sie die
Klemmschrauben des Vorbaus zuerst gleichmäßig
leicht an. Kontrollieren Sie, dass der Schlitz gleichmä-
ßig verläuft. Drehen Sie die Schrauben abschließend
mit dem aufgedruckten Drehmoment (5 Nm) fest.

MONTAGE DES LENKERS

Halten Sie den Lenker fest und lösen Sie oben am
Vorbau das Band mit Klettverschluss, das den Lenker
fixiert.
Halten Sie den Lenker weiterhin fest, damit er sich
nicht verdreht oder herunterkippt und beschädigt
wird. Lösen Sie unten an der Gabel das Band mit
Klettverschluss, das den Lenker fixiert.
Entfernen Sie die Schutzfolie und die Schutzhüllen
am Lenker. Versuchen Sie dies grundsätzlich von
Hand. Wenn dies nicht gelingt, verwenden Sie bevor-
zugt eine Schere, nur zur Not ein Teppichschneide-
messer.
Lassen Sie den Lenker vorsichtig herunterhängen.
Stecken Sie den passenden Bit in die Aufnahme
des Canyon Drehmomentschlüssels. Drehen Sie die
Klemmschrauben des Vorbaudeckels heraus und
nehmen Sie den Deckel ab.
Öffnen Sie eine Ecke der Canyon Montagepaste.
Drücken Sie etwas Montagepaste heraus und be-
streichen Sie sowohl den Vorbaudeckel innen als
auch den Klemmbereich des Vorbaukorpus dünn mit
Canyon Montagepaste.
Positionieren Sie den Lenker anhand der Markierun-
gen mittig im Vorbauauge. Achten Sie dabei darauf,
dass die Bowdenzüge und Leitungen nicht verdreht
oder abgeknickt sind und in gleichmäßigen Radien zu
den Anschlägen oder der Bremse verlaufen.
MONTAGE AUS DEM BIKEGUARD
Alternative 1: Festschrauben Canyon Aheadset
Vorbauten mit Frontdeckel.
1 2
3 4
Drehen Sie die beiden oberen Schrauben (Pos. 1+2)
leicht fest (1 Nm). Der Schlitz muss dabei komplett
geschlossen werden, der vordere Deckel „auf Block"
gehen. Hierzu müssen Sie ggf. die beiden unteren
Schrauben (Pos. 3+4) wieder etwas lösen.
Drehen Sie dann die beiden unteren Schrauben (Pos.
3+4) gemäß den Angaben auf dem Vorbau (5 oder 8
Nm) fest.
Anschließend drehen Sie die beiden oberen Schrau-
ben (Pos. 1+2) nochmals gemäß den Angaben auf
dem Vorbau (5 oder 8 Nm) nach.
Alternative 2: Festschrauben konventionelle
Aheadset ® -Vorbauten mit Frontdeckel.
Drehen Sie die Klemmschrauben des Vorbaudeckels
gleichmäßig und über kreuz an, bis der Lenker leicht
klemmt.
Kontrollieren Sie, ob die Schlitze zwischen Vorbau-
deckel und Vorbaukorpus in sich parallel und oben
und unten gleich breit sind. Lösen Sie ggf. die Klemm-
schrauben nochmals und drehen Sie sie gleichmäßig
leicht an.
