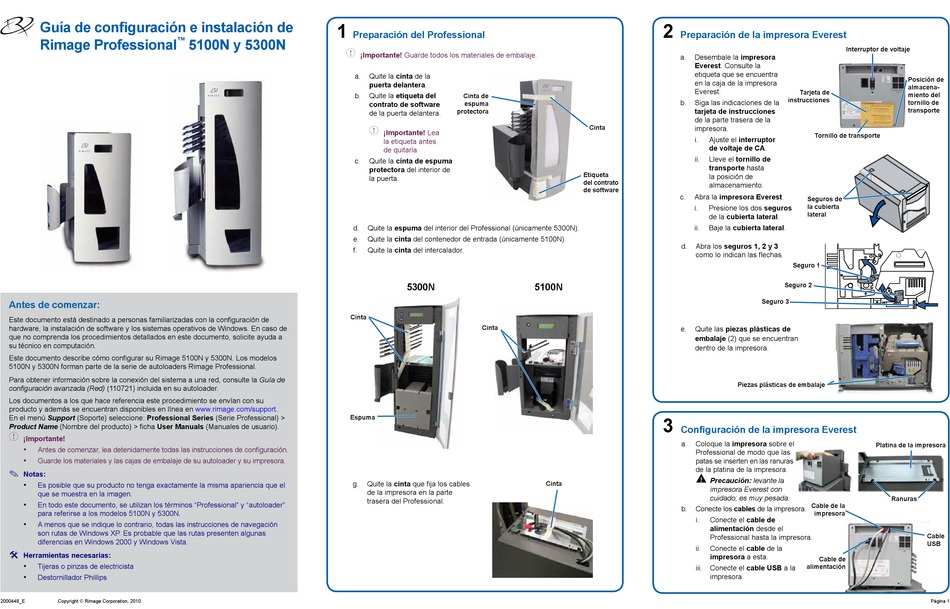

Guía de configuración e instalación de
Rimage Professional ™
Antes de comenzar:
Este documento está destinado a personas familiarizadas con la configuración de
hardware, la instalación de software y los sistemas operativos de Windows. En caso de
que no comprenda los procedimientos detallados en este documento, solicite ayuda a
su técnico en computación.
Este documento describe cómo configurar su Rimage 5100N y 5300N. Los modelos
5100N y 5300N forman parte de la serie de autoloaders Rimage Professional.
Para obtener información sobre la conexión del sistema a una red, consulte la Guía de
configuración avanzada (Red) (110721) incluida en su autoloader.
Los documentos a los que hace referencia este procedimiento se envían con su
producto y además se encuentran disponibles en línea en www.rimage.com/support.
En el menú Support (Soporte) seleccione: Professional Series (Serie Professional) >
Product Name (Nombre del producto) > ficha User Manuals (Manuales de usuario).
-
¡Importante!
• Antes de comenzar, lea detenidamente todas las instrucciones de configuración.
• Guarde los materiales y las cajas de embalaje de su autoloader y su impresora.

Notas:
•
Es posible que su producto no tenga exactamente la misma apariencia que el
que se muestra en la imagen.
•
En todo este documento, se utilizan los términos "Professional" y "autoloader"
para referirse a los modelos 5100N y 5300N.
•
A menos que se indique lo contrario, todas las instrucciones de navegación
son rutas de Windows XP. Es probable que las rutas presenten algunas
diferencias en Windows 2000 y Windows Vista.
# Herramientas necesarias:
•
Tijeras o pinzas de electricista
•
Destornillador Phillips
2000448_E Copyright © Rimage Corporation, 2010
1
Preparación del Professional
5100N y 5300N
-
¡Importante! Guarde todos los materiales de embalaje.
a. Quite la cinta de la
puerta delantera.
b. Quite la etiqueta del
contrato de software
de la puerta delantera.
-
c. Quite la cinta de espuma
protectora del interior de
la puerta.
d. Quite la espuma del interior del Professional (únicamente 5300N).
e. Quite la cinta del contenedor de entrada (únicamente 5100N).
f. Quite la cinta del intercalador.
Cinta
Espuma
g. Quite la cinta que fija los cables
de la impresora en la parte
trasera del Professional.
Cinta de
espuma
protectora
¡Importante! Lea
la etiqueta antes
de quitarla.
5300N 5100N
Cinta
Cinta
2
Preparación de la impresora Everest
a. Desembale la impresora
Everest. Consulte la
etiqueta que se encuentra
en la caja de la impresora
Everest.
b. Siga las indicaciones de la
tarjeta de instrucciones
de la parte trasera de la
Cinta impresora.
i. Ajuste el interruptor
de voltaje de CA.
ii. Lleve el tornillo de
transporte hasta
Etiqueta
la posición de
del contrato
almacenamiento.
de software
c. Abra la impresora Everest.
i. Presione los dos seguros
de la cubierta lateral.
ii. Baje la cubierta lateral.
d. Abra los seguros 1, 2 y 3
como lo indican las flechas.
Seguro 3
e. Quite las piezas plásticas de
embalaje (2) que se encuentran
dentro de la impresora.
Piezas plásticas de embalaje
3
Configuración de la impresora Everest
a. Coloque la impresora sobre el
Professional de modo que las
patas se inserten en las ranuras
de la platina de la impresora.
n
Precaución: levante la
impresora Everest con
cuidado; es muy pesada.
b. Conecte los cables de la impresora.
i. Conecte el cable de
alimentación desde el
Professional hasta la impresora.
ii. Conecte el cable de la
impresora a esta.
iii. Conecte el cable USB a la
impresora.
Interruptor de voltaje
Posición de
almacena-
Tarjeta de
miento del
instrucciones
tornillo de
transporte
Tornillo de transporte
Seguros de
la cubierta
lateral
Seguro 1
Seguro 2
Platina de la impresora
Ranuras
Cable de la
impresora
Cable
USB
Cable de
alimentación
