Solarmatic START Montageanleitung Seite 2

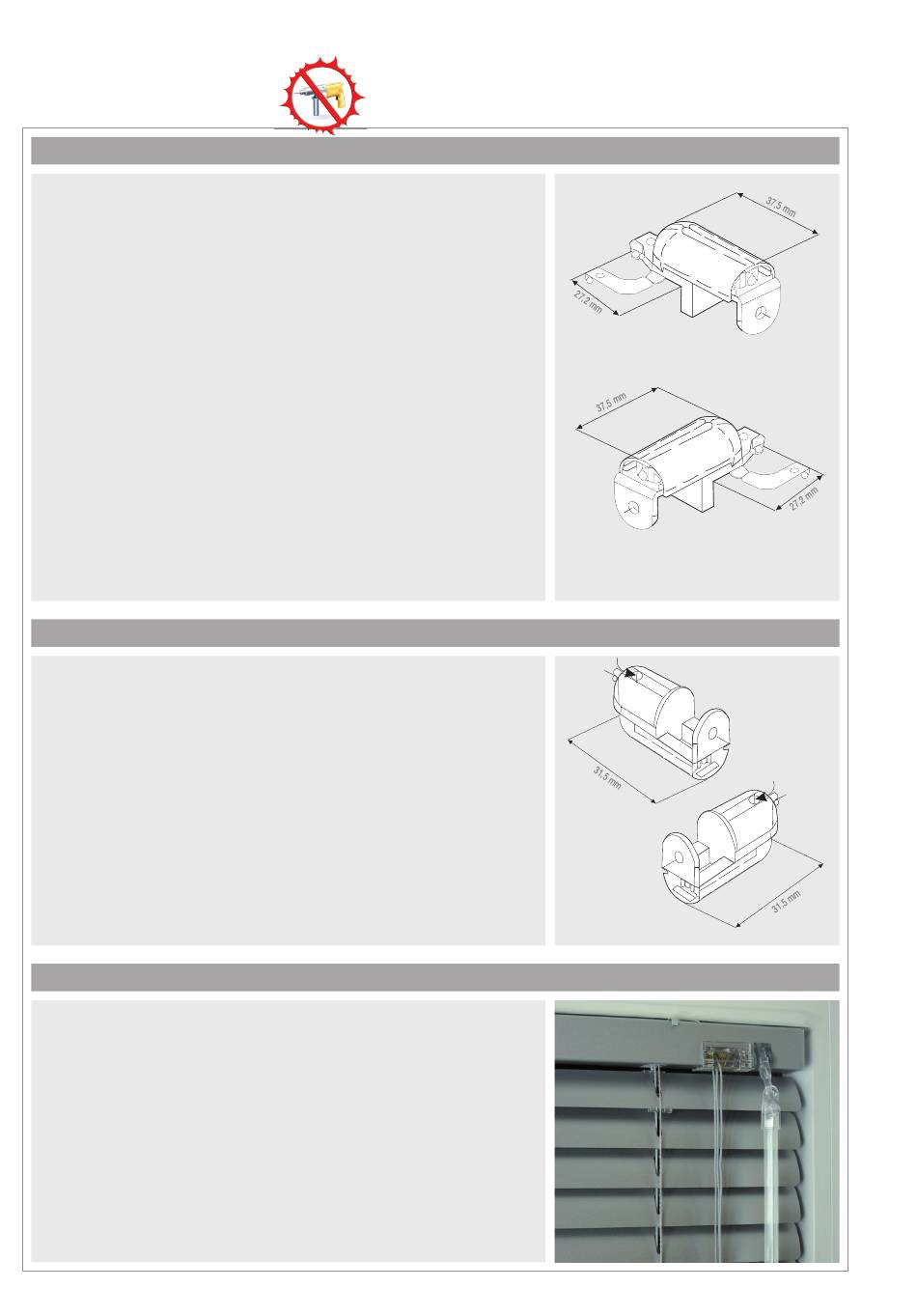

Alternativ: „ohne Bohren"

Montage Klemmträger oben

Abb. 9:

Mit dem beiliegenden Inbusschlüssel passen Sie die Zwinge der Stärke Ihres Fenster-

flügels an.

Setzen Sie dann den Klemmträger ca. 14 cm vom Jalousierand entfernt auf den

Fensterflügel (beachten Sie: die Gummilippe des Fensters muss in das Zwingenteil

hineinpassen ohne beschädigt zu werden).

Bitte die Träger nur an freizugänglichen Stellen platzieren! Es dürfen keine

technischen Komponenten in der Oberschiene eingeklemmt werden!

Anschließend ziehen Sie mit dem Inbusschlüssel die Zwinge so fest an, dass der

Klemmträger fest sitzt.

Verfahren Sie nun genauso mit dem 2. Klemmträger.

Wenn beide Klemmträger am Fenster befestigt wurden, drehen Sie beide Schwenkhe-

bel nach vorn und hängen die Oberschiene Ihrer Jalousie beidseitig ein (Sitz prüfen).

Drücken Sie nun die beiden Schwenkhebel fest nach links bis sie in der Oberschiene

unter der Bördelung einklicken - fertig.

Montage Klemmträger unten

Abb. 10:

Lassen Sie den Behang Ihrer Jalousie nun vollständig herunter und ziehen Sie die

Seitenführungen straff.

Befestigen Sie nun den Klemmträger selbst, wie unter den Positionen 1 - 4 beschrie-

ben an der Unterseite des Fensterflügels. Achten Sie bitte darauf, dass beide Seiten-

führungsdrähte gerade verlaufen.

Führen Sie das untere Ende des Seitenführungsdrahtes in die Rundöffnung (siehe Abb.

Pfeil). Den Draht ziehen Sie mit Hilfe des mitgelieferten Inbusschlüssels und der front-

seitigen oberen Madenschraube fest.

Ziehen Sie als letztes, falls nötig, den Seitenführungsdraht nochmals straff und schnei-

den diesen unterhalb des Klemmträgers ab.

Bedienung

Heraufziehen und Herunterlassen der Jalousie immer bei geöffneten Lamellen, so dass

die Lamellen nicht an der Zugschnur scheuern.

Wenn die Jalousie hochgezogen ist, die Zugschnur zum Arretieren leicht nach außen

halten.

Zum Herunterlassen der Jalousie die Zugschnur leicht zur Mitte der Jalousie halten.

Den Wendestab bitte nicht senkrecht hängend bedienen, sondern schräg zur Jalousie

halten.
