de | Montage einer Kamera mit Dachbrüstungshalterung
Hinweis!
Befestigungselemente gehören nicht zum Lieferumfang des Dachbrüstungshalterungs-Kits, da
sie nach dem Material ausgewählt werden müssen, auf dem die Halterung befestigt wird. Das
Material muss einer Mindestzugkraft von 275 kg widerstehen (z. B. min. 19 mm bei
Sperrholz). Zu den Befestigungselementen können Schrauben, Gewindebolzen oder
i
Schlüsselschrauben gehören. Alle Befestigungselemente müssen aus korrosionsbeständigem
Edelstahl mit 10 mm Durchmesser bestehen.
Alle Schrauben müssen die Montagefläche vollständig durchdringen und mit Unterlegscheibe,
Federring und Mutter gesichert werden. Alle Gewindebolzen müssen in Beton verankert oder
auf eine Stahlauflageplatte geschweißt werden. Ankerschrauben können für Sacklöcher
verwendet werden, bei denen kein Zugang auf der Rückseite möglich ist.
3.
4.
5.
6.

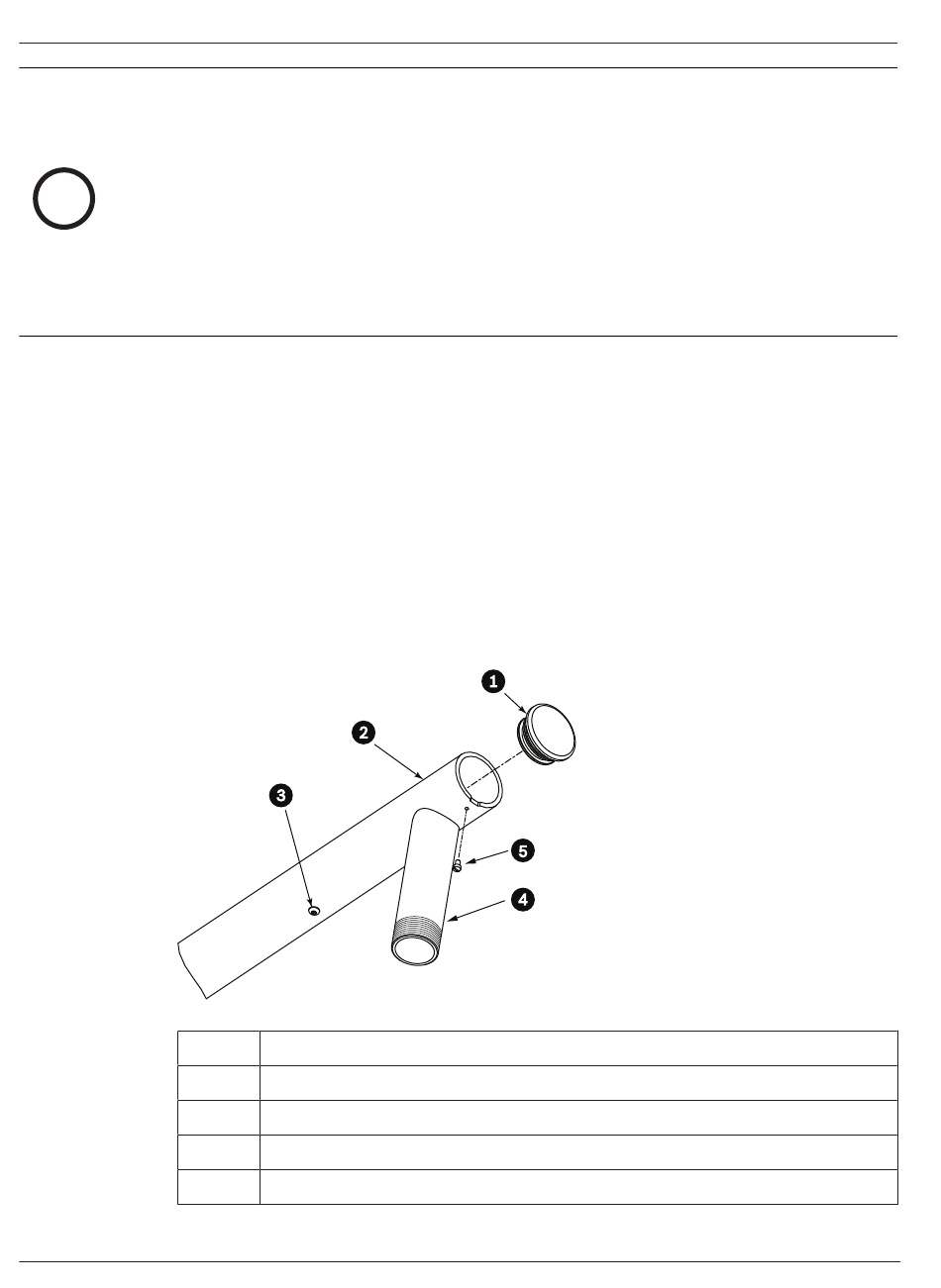

Abbildung 10.2: NDA-U-RMT
1
2
3
4
5
2021-04 | 0.1 |
Tragen Sie um jedes Loch auf der Montagefläche herum ein wetterfestes Dichtmittel auf.
Befestigen Sie die Hängebefestigungshalterung für die Brüstung mit mindestens sechs (6)
Befestigungselementen aus Edelstahl, drei (3) auf jeder Seite. (Die Halterung verfügt über
acht (8) Bohrungen.) Achten Sie darauf, die Befestigungselemente nicht zu stark
festzuziehen, da die Gewinde beschädigt werden können. Falls Sie die
Brüstungshalterung auf einem Flachdach installieren, montieren Sie die optionale
LTC 9230/01 Dachhalterungsplatte am Dach, und bringen Sie die
Hängebefestigungshalterung für die Brüstung an der Dachhalterungsplatte an.
Führen Sie den Brüstungsrohrarm in die Montagehalterung ein, bis er die Unterseite der
Halterung erreicht.
Entfernen Sie die Endabdeckung an der Vorderseite des Arms. Führen Sie die Video‑,
Steuer‑ und Stromkabel durch das untere Ende des Rohrarms und ziehen Sie sie an der
Vorderseite heraus.
Endabdeckung mit O-Ring
Brüstungsrohrarm
1/4-20 Edelstahlschraube
Fallrohr
10-24 Edelstahl-Flachkopfschraube
Installation Manual
AUTODOME IP starlight 5100i IR
Bosch Security Systems
