RA 100 Concrete
Model 1.0390

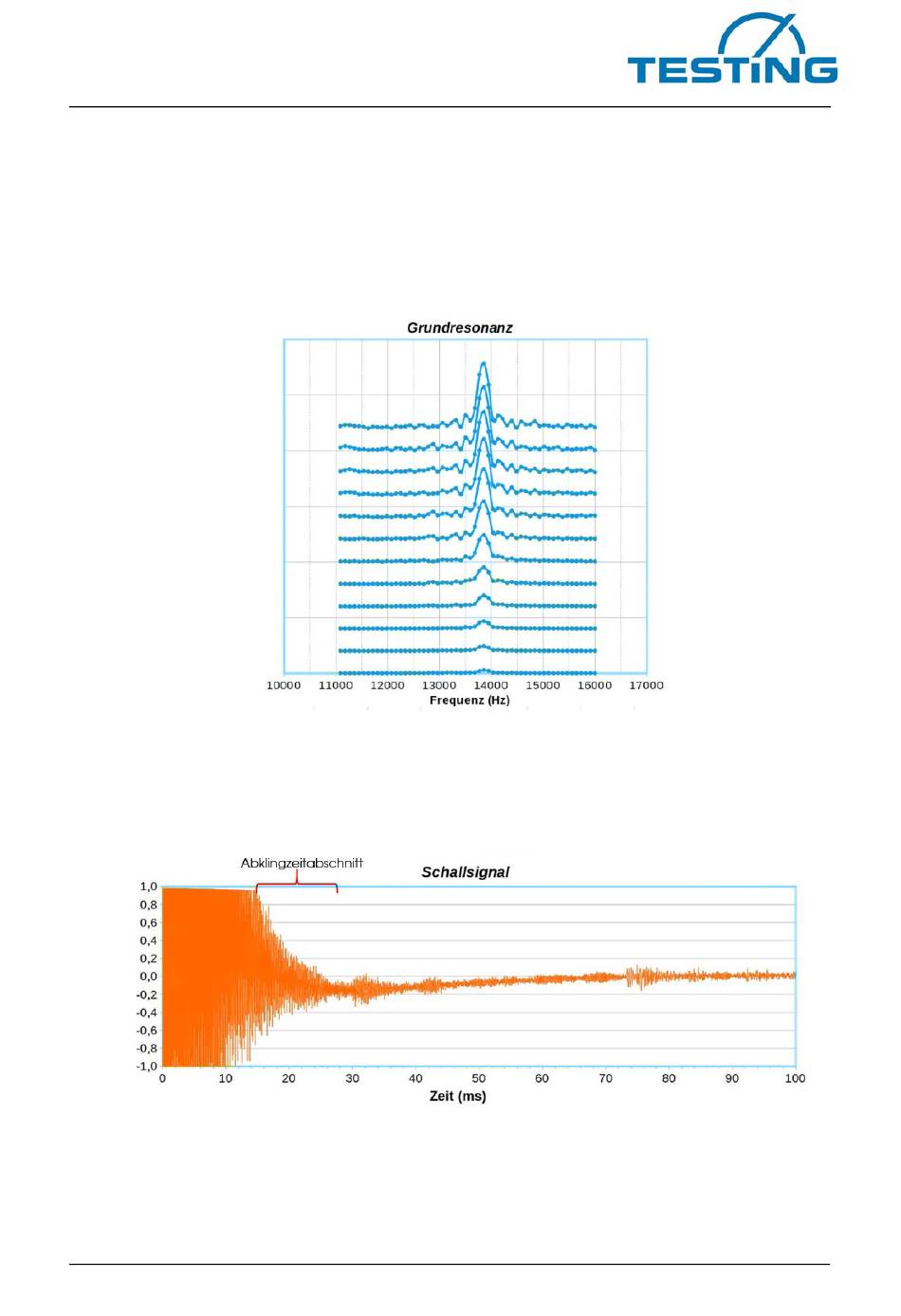

Diagramm Grundresonanz Bereich C:
Zur Erleichterung dieser Zeitauswahl dient das weitere im Dämpfungsbildschirm ausgeführte
Diagramm, in dem die 12 Amplituden der Resonanzen in ihrem zeitlichen Verlauf dargestellt sind
mit deren grafischer Hilfe der Abklingbereich zu erkennen ist.
Eine weitere anschauliche Hilfe bei der Auswahl des Abklingzeitabschnitts kann ein Blick auf den
Zeitverlauf des Signals im Bildschirm ‚Signal' (Tabellenblatt 3) sein.
17
