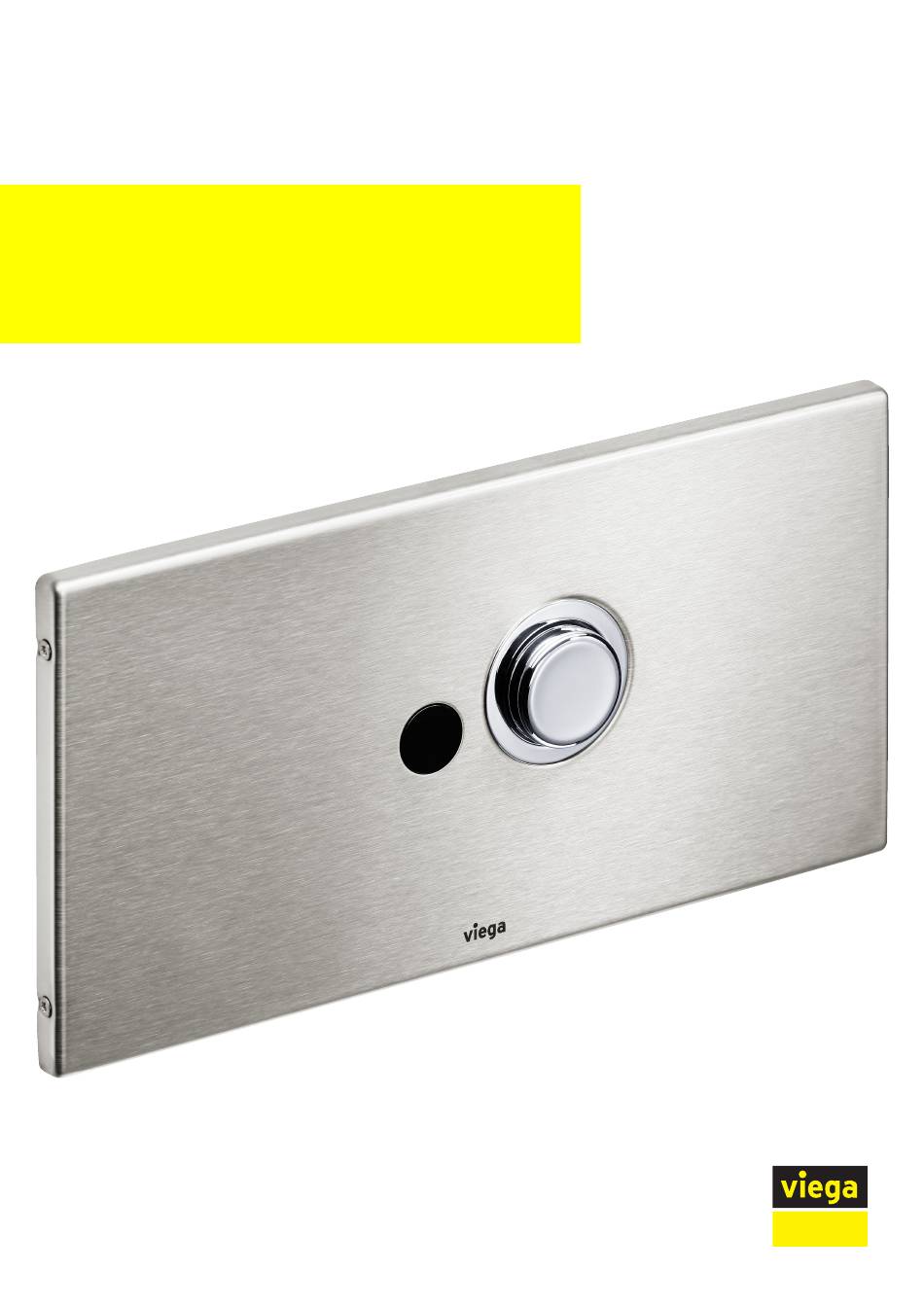

- Seite 1 Betätigungsplatte Visign for Public 5 Gebrauchsanleitung für UP-Spülkasten 2H Modell Baujahr: 8326.16 ab 10/2012 de_AT...
- Seite 2 Betätigungsplatte Visign for Public 5 2 von 51...
-
Seite 3: Inhaltsverzeichnis
3.2.4 Betätigungsplatte montieren 3.2.5 Externe Signalgeber anschließen Inbetriebnahme 3.3.1 Infrarotsensor einstellen 3.3.2 Spülung einstellen 3.3.3 Viega Hygiene+ Funktion einstellen Fehler, Störungen und Abhilfe Pflege und Wartung 3.5.1 Pflegehinweise 3.5.2 Batterie wechseln Entsorgung Betätigungsplatte Visign for Public 5 3 von 51... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 5: Hinweis Zu Dieser Sprachversion
Über diese Gebrauchsanleitung Zusätzliche Hinweise und Tipps. Hinweis zu dieser Sprachversion Diese Gebrauchsanleitung enthält wichtige Informationen zu Produkt- bzw. Systemauswahl, Montage und Inbetriebnahme sowie zum bestim‐ mungsgemäßen Gebrauch und, falls erforderlich, zu Wartungsmaß‐ nahmen. Diese Informationen zu Produkten, deren Eigenschaften und Anwendungstechniken basieren auf den aktuell geltenden Normen in Europa (z. -
Seite 6: Produktinformation
2 Produktinformation Normen und Regelwerke Die nachfolgenden Normen und Regelwerke gelten für Deutschland bzw. Europa. Nationale Regelungen finden Sie auf der jeweiligen Web‐ site des Landes unter viega.at/normen. Regelwerke aus Abschnitt: Einsatzbereiche / Montagebedingungen Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐... -
Seite 7: Bestimmungsgemäße Verwendung
Über die elektronische Auslösung kann immer nur die Groß‐ spülmenge ausgelöst werden. Viega Hygiene+ Funktion Über die Viega Hygiene+ Funktion können Spülungen zeitgesteuert aus‐ gelöst werden, um eine Stagnation in Trinkwasserleitungen zu verhin‐ dern. Geeignete Spülkästen Die Betätigungsplatte ist für das berührungslose Auslösen von Spülvor‐... -
Seite 8: Produktbeschreibung
Produktinformation Produktbeschreibung 2.4.1 Übersicht Abb. 1: Lieferumfang Betätigungsplatte Halter Steuerung (für Spülkasten 2H) Halter Steuerung (für Spülkasten 1F) Steuerung Netzteil 230 V Halter Motor (für Spülkasten 1F) Antriebseinheit Kabelbinder Halter Batteriefach 10 Bowdenzugeinheit 11 Befestigungsplatte Motor (für Spülkasten 2H) 12 Betätigungsstifte für manuelle Auslösung 13 Befestigungsset Betätigungsplatte (je 2 Gewindebolzen und Schrauben) 14 Einstellschablone... - Seite 9 Produktinformation Spülmenge Über die manuelle Auslösung an der Platte wird immer eine Spülung mit der Großspülmenge ausgelöst. Die Spülmenge beträgt 6–9 Liter. Über den Infrarotsensor wird entsprechend der Einstellung ( Ä „Einstel‐ lungen für den Infrarotsensor“ auf Seite 15) automatisch zwischen einer Auslösung der Klein- oder der Großspülmenge ausgewählt.
-
Seite 10: Funktionsweise
Produktinformation 2.4.3 Funktionsweise Elektronische Auslösung einer Spülung Abb. 2: Auslösung der Spülung über einen externen Signalgeber Über einen externen Signalgeber, z. B. einen Taster oder eine Licht‐ schranke, wird ein Signal zur Steuerung der Spülauslösung gesendet. Abb. 3: Signalübermittlung von der Steuerung zum Motor Die Steuerung übermittelt das elektronische Signal an die Antriebsein‐... - Seite 11 Produktinformation Abb. 5: Durch das geöffnete Ablaufventil läuft das Wasser ins WC Solange das Ablaufventil geöffnet ist, fließt die eingestellte Spülmenge in das WC. Betätigungsplatte Visign for Public 5 11 von 51...
- Seite 12 Leitungen regelmäßig durchzuspülen. Zu diesem Zweck wurde die Viega Hygiene+ Funktion entwickelt. Mit der Viega Hygiene+ Funktion können Spülungen zeitgesteuert aus‐ gelöst werden. Intervall und Spülmenge werden je nach Bedarf einge‐ stellt und von der Steuerung gespeichert. Alle Einstellungen bleiben auch bei einem Stromausfall erhalten.
-
Seite 13: Systemerweiterungen
Produktinformation 2.4.4 Systemerweiterungen Durch den Anschluss von Zubehörteilen an die Steuerung kann der Funktionsumfang des Systems erweitert werden. Redundante Spannungsversorgung Abb. 6: Anschluss der redundanten Spannungsversorgung Um wie gezeigt eine redundante Spannungsversorgung mit einem zusätzlichen Batteriefach herzustellen, benötigen Sie folgendes Zubehör: Für eine redundante Spannungsversorgung kann mittels Adapter Modell 8355.91 zusätzlich das Batteriefach angeschossen werden. - Seite 14 Produktinformation Zusätzliche externe Signalgeber Abb. 7: Anschluss eines externen Tasters Um wie gezeigt einen weiteren externen Signalgeber anschließen zu können, benötigen Sie folgendes Zubehör: Mit dem Erweiterungskabeladapter Modell 8350.36 kann zusätzlich zum Infrarotsensor ein weiterer Signalgeber angeschlossen werden. Zusätzlich erforderlich: 1 Anschlusskabel sensitive. Über das Anschlusskabel sensitive Modell 8355.90 können bauseitige Taster, Schalter oder Lichtschranken zur Spülauslösung an die Steue‐...
-
Seite 15: Einstellmöglichkeiten
Produktinformation Zusätzliche Funkauslösung Abb. 8: Anschluss von Funkauslösung Um wie gezeigt neben dem Infrarotsensor eine Funkauslösung anschließen zu können, benötigen Sie folgendes Zubehör: Mit dem Erweiterungskabeladapter Modell 8350.36 kann zusätzlich zum Infrarotsensor ein weiterer Signalgeber angeschlossen werden. Mit dem Funkempfänger Modell 8350.35 können Signale von HEWI- Funksendern zur Spülauslösung (z. - Seite 16 Produktinformation Der Fernbereich kann wie folgt eingestellt werden: kleine Reichweite (ca. 450 mm) mittlere Reichweite (ca. 500 mm) (Werkseinstellung) große Reichweite (ca. 550 mm) Deckel vor Sensor Diese Einstellungsmöglichkeit ist für den Fall vorgesehen, dass ein geö‐ ffneter Deckel den Sensor abdeckt. In der Werkseinstellung ist die Funktion deaktiviert.
-
Seite 17: Zubehör
Produktinformation Zubehör Optionales Zubehör Rohbauset Das Set Modell 8350.14 enthält eine Hohlwanddose zur Unterbringung des Netzteils und ein Leerrohr mit passendem Clip für die Verbindung zum Spülkasten (2H). Verlängerungskabel 2-Meter-Kabel Modell 8352.690 für die Verlängerung der Spannungs‐ versorgung bis maximal 4,75 Meter Länge. Betätigungsplatte Visign for Public 5 17 von 51... -
Seite 18: Handhabung
Handhabung 3 Handhabung Montageinformationen 3.1.1 Montagebedingungen Das Modell darf nur für die in Ä Kapitel 2.3.1 „Einsatzbereiche“ auf Seite 7 genannten Modelle verwendet werden. Einbauort des Netzteils Damit das Netzteil später zugänglich ist, sollte es an einer gut erreich‐ baren Stelle montiert werden. Vor Beginn der Fliesenarbeiten sollte eine Unterputz-Dose für das Netz‐... -
Seite 19: Benötigtes Material Und Werkzeug
Schutzbereichen 0 und 1 von Dusch- und Baderäumen nicht zulässig, siehe Ä „Regelwerke aus Abschnitt: Einsatzbereiche / Montagebedin‐ gungen“ auf Seite 6. Viega empfiehlt, das Netzteil außerhalb der Schutzbereiche 0–2 zu installieren. Externe Signalgeber (optional) Wenn externe Signalgeber an die Steuerung angeschlossen werden sollen, müssen ggf. -
Seite 20: Montage
Handhabung Montage 3.2.1 Netzteil montieren GEFAHR! Gefahr durch elektrischen Strom Ein Stromschlag kann zu Verbrennungen und schweren Ver‐ letzungen bis hin zum Tod führen. – Lassen Sie Arbeiten an der Elektrik nur durch Elektro- Fachhandwerker durchführen. – Schalten Sie das Anschlusskabel vor Arbeiten daran immer spannungsfrei. -
Seite 21: Einbau Vorbereiten
Handhabung 3.2.2 Einbau vorbereiten Voraussetzungen: Der Spülkasten ist in der Vorwand eingebaut. Wenn externe Signalgeber angeschlossen werden sollen, sind die Kabel bis in den Spülkasten verlegt. Der Stromanschluss ist bis in den Spülkasten verlegt. Die Vorwand ist verfliest. Schachtabdeckung einschneiden. Schachtabdeckung abnehmen. - Seite 22 Handhabung Ecken des Revisionsschachtes senkrecht bis zur Wandoberfläche einschneiden. Seiten des Revisionsschachtes nach außen knicken und abbrechen. Der Rand des Revisionsschachtes muss mit der Wandoberfläche bündig abschließen. Spülkastenabdeckung abnehmen. Gewindebolzen von der Spülkastenabdeckung entnehmen und auf‐ bewahren. Spülkastenabdeckung entsorgen. Bügel nach hinten aus der Halterung der Mechanik drücken. Betätigungsplatte Visign for Public 5 22 von 51...
- Seite 23 Handhabung Verriegelung der Mechanik um 90° gegen den Uhrzeigersinn drehen. ð Die Mechanik ist entriegelt und kann entnommen werden. Mechanik entnehmen und aufbewahren. INFO! Nur bei Spülkasten 2H. Distanzstück entnehmen und aufbewahren. Betätigungsplatte Visign for Public 5 23 von 51...
-
Seite 24: Spülauslösung Montieren (Spülkasten 2H)
Handhabung 3.2.3 Spülauslösung montieren (Spülkasten 2H) Voraussetzungen: Der Revisionsschacht ist so gekürzt, dass er bündig mit der Fliesen‐ oberkante abschließt. Mechanik und Distanzstück sind entfernt. Eckventil schließen. Flexschlauch am Füllventil lösen (SW 19). Eckventil für ein paar Sekunden öffnen, um die Leitung zu spülen. Eckventil wieder schließen. - Seite 25 Handhabung Antriebseinheit montieren Platte schräg in den Spülkasten einführen. Rechte Seite der Halteplatte am Schachtrahmen des Spülkastens ausrichten. Der Haken an der rechten Seite der Halteplatte muss auf dem Vor‐ sprung des Schachtrahmens aufliegen. Halteplatte waagerecht ausrichten. Die Bügel an der linken Seite der Halteplatte müssen fest zwischen den senkrechten Lamellen in der Rückwand sitzen.
- Seite 26 Handhabung Antriebseinheit auf die Halteplatte schieben. Die Antriebseinheit muss sicher in der Führungsschiene liegen. Bowdenzugeinheit von links auf das Ablaufventil schieben. Die Bowdenzugeinheit muss spürbar auf dem Ablaufventil einrasten. Betätigungsplatte Visign for Public 5 26 von 51...
- Seite 27 Handhabung Halter für Steuerung montieren Halter an den Domen positionieren. Gummistopfen von unten auf die Dome schieben, um den Halter zu befestigen. Betätigungsplatte Visign for Public 5 27 von 51...
- Seite 28 Handhabung Steuerung anschließen Beachten Sie unbedingt die vorgegebene Anschlussreihen‐ folge. Damit alle angeschlossenen Komponenten funktio‐ nieren, muss die Spannungsversorgung immer zuletzt her‐ gestellt werden. INFO! Wenn die Stecker außerhalb des Spülkastens auf die Steu‐ erung aufgesteckt werden, ist die Montage deutlich einfacher. Roten Stecker zum Motor der Bowdenzugeinheit auf roten Anschluss der Steuerung stecken.
- Seite 29 Handhabung Steuerung in den Halter im Spülkasten einsetzen. Kabel im oberen Teil des Kastens verlegen und mit den mitgelie‐ ferten Kabelbindern befestigen. Die Kabel dürfen keine beweglichen Teile im Spülkasten behindern. Betätigungsplatte Visign for Public 5 29 von 51...
- Seite 30 Handhabung Wasserleitung anschließen Flexschlauch an das Füllventil anschließen. Eckventil öffnen. Distanzstück einsetzen. Betätigungsplatte Visign for Public 5 30 von 51...
- Seite 31 Handhabung Batteriefach montieren (optional) Halter für das Batteriefach von links auf das Distanzstück aufste‐ cken. Batteriefach durch die größere Öffnung in den Halter stecken. Batteriefach in die kleinere Öffnung schieben. Das Batteriefach muss direkt hinter dem Deckel im Halter einrasten. Betätigungsplatte Visign for Public 5 31 von 51...
- Seite 32 Handhabung Mechanik montieren Mechanik in den Bügel des Ablaufventils einhängen. Mechanik einsetzen. Die Mechanik muss genau in den Aussparungen des Spülkastens sitzen. Verriegelung der Mechanik um 90° im Uhrzeigersinn drehen. ð Die Mechanik ist verriegelt. Betätigungsplatte Visign for Public 5 32 von 51...
-
Seite 33: Betätigungsplatte Montieren
Handhabung 3.2.4 Betätigungsplatte montieren Voraussetzungen: Die Spülauslösung ist montiert. Gegebenenfalls ist das Batteriefach montiert. Die Steuerung ist angeschlossen und eingestellt. Gewindebolzen links und rechts in die Halterungen einfügen. Dabei müssen die Gewindeanker nach oben und unten zeigen. Gewindebolzen so tief einstecken, dass die Oberkante des Gewin‐ debolzens ca. - Seite 34 Handhabung Länge des Betätigungsstiftes mit der beiliegenden Schablone ein‐ stellen. Die Stiftspitze muss 2 mm hinter der Vorderkante der Grundplatte liegen. Abb. 11: WC-Betätigungsplatten, 8326.16, Betätigungsstift kürzen Einbaurahmen von der Betätigungsplatte lösen. Den Einbaurahmen dabei vorsichtig entlang des Anschlusskabels führen.
- Seite 35 Handhabung Betätigungsplatte aufstecken. Betätigungsplatte von links und rechts jeweils mit zwei Schrauben befestigen. Betätigungsplatte Visign for Public 5 35 von 51...
-
Seite 36: Externe Signalgeber Anschließen
Handhabung 3.2.5 Externe Signalgeber anschließen HINWEIS! Sachschäden durch Überspannung Wenn Sie an das Anschlusskabel für den externen Taster Spannung anlegen, beschädigen Sie dadurch die Steue‐ rung. – Legen Sie keine externe Spannung an! Voraussetzungen: Bauseitige Taster mit Schließfunktion oder potentialfreiem Kontakt (Schließdauer min. -
Seite 37: Inbetriebnahme
Handhabung Inbetriebnahme 3.3.1 Infrarotsensor einstellen Programmiersperre Die Steuerung kann nach dem Anlegen der Versorgungsspannung für 30 Minuten programmiert werden. Nach Ablauf der 30 Minuten wechselt die Steuerung wieder in den Normalbetrieb – die Programmierung ist gesperrt. Wenn die Einstellungen nach dieser Zeit geändert werden sollen, muss die Steuerung für mindestens 10 Sekunden von der Span‐... - Seite 38 Handhabung Hand entfernen, um Einstellung vorzunehmen. Folgende Werte können durch das Entfernen der Hand eingestellt werden: Hand entfernen nach Einstellung 1. Blinksignal Fernbereich auf kleine Reich‐ weite eingestellt 2. Blinksignal Fernbereich auf mittlere Reich‐ weite eingestellt (Werkseinstel‐ lung) 3. Blinksignal Fernbereich auf große Reich‐...
-
Seite 39: Spülung Einstellen
Handhabung 3.3.2 Spülung einstellen Spülmenge einstellen Voraussetzungen: Der Revisionsschacht ist geöffnet und die Steuerung ist erreichbar. Die Programmiersperre der Steuerung ist nicht aktiv Ä „Program‐ miersperre“ auf Seite 37. Das Programmierset ist vorhanden. Schutzkappe des Programmieranschlusses von der Steuerung abnehmen. Kabel des Programmierkontakts an die Steuerung anschließen. - Seite 40 Handhabung Magnetschlüssel über den Programmierkontakt halten. ð Im Folgenden zeigen Signaltöne an, welche Einstellung aktiv ist. Magnetschlüssel entfernen, um Einstellung vorzunehmen. Folgende Werte können durch das Entfernen des Magnetschlüssels eingestellt werden: Magnetschlüssel entfernen Einstellung nach 1. Signalton Spülmenge 6 l 2.
-
Seite 41: Viega Hygiene+ Funktion Einstellen
Schutzkappe auf den Kontakt aufstecken. 3.3.3 Viega Hygiene+ Funktion einstellen Bei der Auslieferung ist die Viega Hygiene+ Funktion der Spülung deak‐ tiviert. Wenn Sie die Viega Hygiene+ Funktion nutzen wollen, müssen die hier beschriebenen Einstellungen vorgenommen werden. Die Auswahl der Spülmenge für die Viega Hygiene+ Funk‐... - Seite 42 Handhabung Spülintervall einstellen Voraussetzungen: Der Revisionsschacht ist geöffnet und die Steuerung ist erreichbar. Die Programmiersperre der Steuerung ist nicht aktiv Ä „Program‐ miersperre“ auf Seite 37. Das Programmierset ist vorhanden. Schutzkappe des Programmieranschlusses von der Steuerung abnehmen. Kabel des Programmierkontaktes an die Steuerung anschließen. Betätigungsplatte Visign for Public 5 42 von 51...
- Seite 43 Folgende Werte können durch das Entfernen des Magnetschlüssels eingestellt werden: Magnetschlüssel entfernen Einstellung nach 8. Signalton Viega Hygiene+ Spülmenge 6 l (Werkseinstellung, wenn Viega Hygiene+ aktiv ist) 9. Signalton Viega Hygiene+ Spülmenge 6 l 10. Signalton Viega Hygiene+ Spülmenge 9 l ð...
- Seite 44 Der Revisionsschacht ist geöffnet und die Steuerung ist erreichbar. Die Programmiersperre der Steuerung ist nicht aktiv Ä „Program‐ miersperre“ auf Seite 37. Das Programmierset ist vorhanden. Das Viega Hygiene+ Intervall ist eingestellt. Schutzkappe des Programmieranschlusses von der Steuerung abnehmen. Betätigungsplatte Visign for Public 5 44 von 51...
- Seite 45 Handhabung Kabel des Programmierkontaktes an die Steuerung anschließen. Magnetschlüssel vor den Programmierkontakt halten. ð Im Folgenden zeigen Signaltöne an, welche Einstellung aktiv ist. Magnetschlüssel entfernen, um Einstellung vorzunehmen. Folgende Werte können durch das Entfernen des Magnetschlüssels eingestellt werden: Magnetschlüssel entfernen Einstellung nach 4.
- Seite 46 Handhabung Kabel des Programmierkontaktes abziehen. Schutzkappe auf den Kontakt aufstecken. Betätigungsplatte Visign for Public 5 46 von 51...
-
Seite 47: Fehler, Störungen Und Abhilfe
Handhabung Fehler, Störungen und Abhilfe Fehler Ursache Abhilfe WC spült nicht Versorgungsspannung ausgefallen Manuelle Auslösung betätigen Spülkasten ist noch nicht voll‐ Warten, bis der Spülkasten ausrei‐ ständig gefüllt chend gefüllt ist Kein Wasser im Spülkasten, Eck‐ Eckventil öffnen ventil geschlossen Steuerung defekt Steuerung austauschen Steckerverbindung Netzteil / Steu‐... -
Seite 48: Batterie Wechseln
Handhabung 3.5.2 Batterie wechseln Spülkasten 2H Nur bei Verwendung eines Batteriefachs zur redundanten Spannungsversorgung. Voraussetzungen: Durch den Revisionsschacht besteht freier Zugriff auf den Spül‐ kasten. Schrauben rechts und links außen lösen. Betätigungsplatte abnehmen. Schrauben des Einbaurahmens lösen und entnehmen. Einbaurahmen aus dem Revisionsschacht entfernen. Bügel nach hinten aus der Halterung der Mechanik drücken. - Seite 49 Handhabung Verriegelung der Mechanik um 90° gegen den Uhrzeigersinn drehen. ð Die Mechanik ist entriegelt und kann entnommen werden. Mechanik entnehmen. Batteriefach aus Halter entnehmen. Dazu Batteriefach im Halter nach hinten drücken und nach rechts herausziehen. Batteriefach öffnen und leere Batterien entnehmen. Betätigungsplatte Visign for Public 5 49 von 51...
- Seite 50 Handhabung Neue Batterien einsetzen und Batteriefach wieder schließen. Batteriefach durch die größere Öffnung in den Halter stecken. Halter in die kleinere Öffnung schieben. Dabei muss das Batteriefach direkt hinter dem Deckel im Halter ein‐ rasten. Mechanik einsetzen. Die Mechanik muss genau in den Aussparungen des Spülkastens sitzen.
-
Seite 51: Entsorgung
Handhabung Verriegelung der Mechanik um 90° im Uhrzeigersinn drehen. ð Die Mechanik ist verriegelt. Mechanik in den Bügel des Ablaufventils einhängen. Betätigungsplatte nach Anleitung montieren Ä Kapitel 3.2.4 „Betäti‐ gungsplatte montieren“ auf Seite 33. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß...
