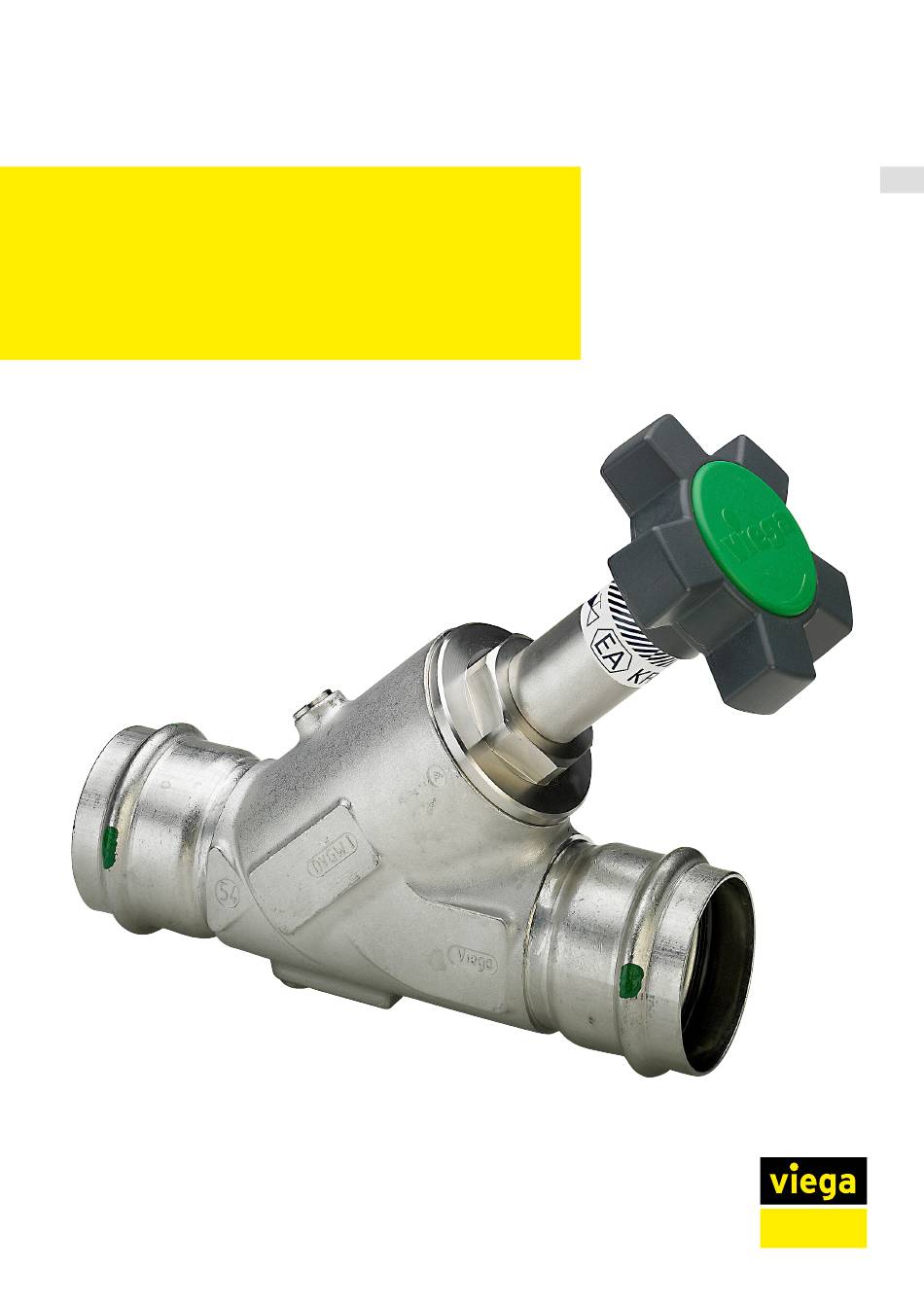

- Seite 1 Gebrauchsanleitung Easytop Inox-KRV- Schrägsitzventil (Freistromventil) mit SC-Contur für die Trinkwasser-Installation Modell Baujahr (ab) 2338 11/2004...
-
Seite 2: Inhaltsverzeichnis
2.4.1 Korrosion 2.5 Optionales Zubehör Handhabung 3.1 Montageinformationen 3.1.1 Zulässiger Austausch von Dichtelementen 3.1.2 Montagehinweise 3.1.3 Benötigtes Werkzeug 3.2 Montage 3.2.1 Dichtelement austauschen 3.2.2 Rohre ablängen 3.2.3 Verbindung verpressen 3.2.4 Dichtheitsprüfung 3.3 Wartung 3.4 Entsorgung Easytop Inox-KRV-Schrägsitzventil (Freistromventil) mit SC-Contur... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produktes unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation
DIN EN 1213: 1999 Prüfanforderungen (Armaturengruppe I) Kennzeichnung an Bauteilen DIN EN 1213 Geräuschklasse I DIN EN 1717 EA-Kennzeichnung Kompatible Bauteile DVGW-Arbeitsblatt W 534 Rohre DVGW-Arbeitsblatt GW 541 Edelstahlrohre DIN EN 10312 Edelstahlrohre DIN EN 10088 Edelstahlrohre Easytop Inox-KRV-Schrägsitzventil (Freistromventil) mit SC-Contur... -
Seite 5: Bestimmungsgemäße Verwendung
Das Modell ist u. a. für folgende Medien geeignet: Trinkwasser ohne Einschränkung, siehe Ä Kapitel 2.1 „Normen und Regelwerke“ auf Seite 4 maximale Chlorid-Konzentration 250 mg/l, siehe Ä Kapitel 2.1 „Normen und Regelwerke“ auf Seite 4 Easytop Inox-KRV-Schrägsitzventil (Freistromventil) mit SC-Contur... -
Seite 6: Produktbeschreibung
Fließrichtung) zu. Wenn die Strömungsrichtung umgekehrt wird, z. B. durch Rücksaugung, schließen die Rückflussverhinderer selbsttätig. Das Modell ist in folgenden Dimensionen verfügbar: d 15 / 18 / 22 / 28 / 35 / 42 / 54. Easytop Inox-KRV-Schrägsitzventil (Freistromventil) mit SC-Contur... -
Seite 7: Pressanschluss Mit Sc-Contur
Verpressen nicht verformt. SC-Contur Abb. 2: SC-Contur Viega Pressanschlüsse verfügen über die SC-Contur. Die SC-Contur ist eine vom DVGW zertifizierte Sicherheitstechnik und sorgt dafür, dass die Verbindung im unverpressten Zustand garantiert undicht ist. So fallen versehentlich nicht verpresste Verbindungen bei einer Dichtheits‐... -
Seite 8: Kennzeichnungen An Bauteilen
Die Pressanschlüsse sind nach geltenden Richtlinien mit folgenden Rohrarten geprüft und zugelassen, siehe Ä Kapitel 2.1 „Normen und Regelwerke“ auf Seite 4: Edelstahlrohre (Werkstoff 1.4401 / 1.4521) 2.3.6 Technische Daten Beachten Sie für die Installation des Modells folgende Betriebsbedin‐ gungen: Easytop Inox-KRV-Schrägsitzventil (Freistromventil) mit SC-Contur... -
Seite 9: Verwendungsinformationen
Easytop-Armaturen aus Edelstahl sind für alle Trinkwässer einsetzbar. Die Chlorid-Konzentration im Medium darf einen Maximal‐ wert von 250 mg/l nicht überschreiten. Bei diesem Chlorid handelt es sich nicht um ein Desinfek‐ tionsmittel, sondern um einen Bestandteil des Meer- und Kochsalzes (Natriumchlorid). Easytop Inox-KRV-Schrägsitzventil (Freistromventil) mit SC-Contur... -
Seite 10: Optionales Zubehör
Schalen sind selbsthaltend und werden ohne Werkzeuge und Halte‐ krallen montiert; dabei schließen sie nahtlos an die Stirnflächen der Rohrleitungsdämmung an. Bei Einbau eines Entleerungsventils oder einer Verlängerung mit Entleerungsventil, wird eine Sollbruchstelle aus der Dämmschale herausgebrochen. Abb. 6: 2210.10 Easytop-Dämmschale Easytop Inox-KRV-Schrägsitzventil (Freistromventil) mit SC-Contur... -
Seite 11: Handhabung
Verschmutzte Komponenten dürfen nicht installiert werden. Während der Montage Folgendes bei der Montage beachten: Fließrichtungsanzeige Geeignetes Werkzeug verwenden Wählen Sie den Einbauort so, dass die Armatur gut zugänglich, leicht bedienbar und die Dämmschale gut zu montieren ist. Easytop Inox-KRV-Schrägsitzventil (Freistromventil) mit SC-Contur... -
Seite 12: Benötigtes Werkzeug
Pressbacke oder Pressring mit dazugehöriger Zugbacke, passend für den Rohrdurchmesser und mit geeignetem Profil Abb. 7: Pressbacken Empfohlene Viega Pressmaschinen: Pressgun 5 Pressgun Picco Pressgun 4E / 4B Picco Typ PT3-AH Typ PT3-H / EH Typ 2 (PT2) Easytop Inox-KRV-Schrägsitzventil (Freistromventil) mit SC-Contur... -
Seite 13: Montage
Pressverbindungen undicht werden. Beachten Sie die folgenden Hinweise, um Beschädi‐ gungen an Rohren und Dichtelementen zu vermeiden: Verwenden Sie zum Ablängen keine Trennscheiben (Winkelschleifer) oder Schneidbrenner. Verwenden Sie keine Fette und Öle (wie z. B. Schneidöl). Easytop Inox-KRV-Schrägsitzventil (Freistromventil) mit SC-Contur... -
Seite 14: Verbindung Verpressen
Bei Rohren mit dem Durchmesser d 15–28 mm muss die Rohrlänge mindestens der Gesamteinstecktiefe beider Pressverbinder entsprechen. Voraussetzungen: Das Rohrende ist nicht verbogen oder beschädigt. Das Rohr ist entgratet. Im Pressverbinder befindet sich das richtige Dichtelement. EPDM = schwarz glänzend Easytop Inox-KRV-Schrägsitzventil (Freistromventil) mit SC-Contur... - Seite 15 ▶ Die Einstecktiefe anhand der Markierung kontrollieren. ▶ Sicherstellen, dass die Pressbacke mittig auf der Sicke des Press‐ verbinders sitzt. ▶ Den Pressvorgang durchführen. ▶ Die Pressbacke öffnen und entfernen. Die Verbindung ist verpresst. ▷ Easytop Inox-KRV-Schrägsitzventil (Freistromventil) mit SC-Contur...
-
Seite 16: Dichtheitsprüfung
Für Betrieb und Wartung von Trinkwasser-Installationen die geltenden Richtlinien beachten, siehe Ä Kapitel 2.1 „Normen und Regelwerke“ auf Seite 4. Viega empfiehlt, die Armatur regelmäßig zu betätigen und auf Funktion zu prüfen. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß... - Seite 17 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2022-08 • VPN140075...
